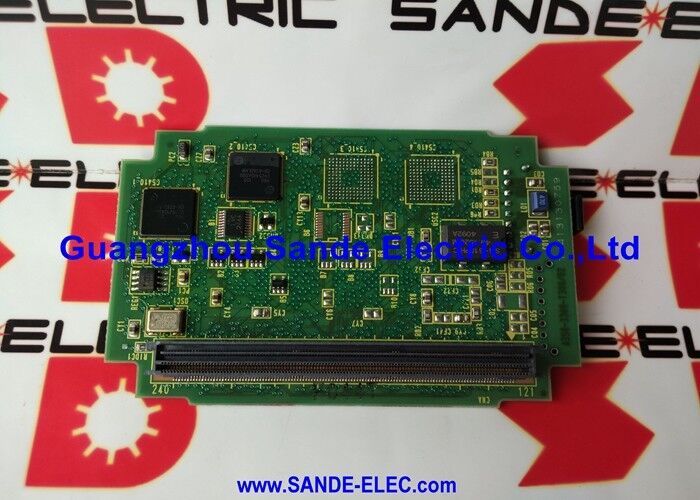

FANUC PCB Board A20B-3300-0392 A20B33000392 A2OB-33OO-O392

FANUC A20B-3300-0392 ∙ 4-осевой сервомодуль серии i-B ∙ FSSB плагин для серии 16i / 18i / 21i модели B

Номер части:A20B-3300-0392

Производитель:FANUC Ltd. (Япония)

Тип продукции:Сервомодуль серии i-B с четырьмя осями

Четырехосный сервоуправление на одной карте

A20B-3300-0392 это 4-осевой FSSB сервомодуль FANUC для CNC серии i-B. Он подключается к 16i, 18i,или 21i Модель B основная плата и расширяет возможности серво управления CNC на четыре оси через один FSSB волоконно-оптический каналКаждая ось, управляемая модулем, получает команды положения и скорости от CNC, обрабатывает обратную связь кодера через шину FSSB и возвращает данные о положении в режиме реального времени для сервоуправления в замкнутом цикле.

Обозначение "i-B" идентифицирует этот модуль как компонент поколения Model B, второго аппаратного поколения платформы FANUC i Series, которая сменила первоначальные платы Model A.Архитектура модели B использует формат с более высокой плотностью, который интегрирует сервоуправление, интерфейс FSSB и обработка сигнала на компактной карте, которая устанавливается рядом с процессором CPU, графическим контроллером и модулями памяти (SRAM, DRAM, FROM) на основной сборке платы.

В типичном 16i/18i/21i Модели B управления, A20B-3300-0392 является одним из нескольких плагин-модулей, которые вместе составляют полный блок управления CNC.Его канал FSSB подключается к цепочке сервоусилителя через волоконно-оптический кабель на оптическом разъеме платы.

Контекст серии A20B-3300

Серия A20B-3300 включает в себя плагин-модули FANUC для контроллеров CNC и роботов i Series.

• 4-осевые варианты(включая A20B-3300-0392) обслуживающие машины с до 4 управляемыми осями на одной цепочке FSSB
• Варианты с 6 осямислужить в конфигурациях 5 или 6 осей
• Варианты 8-оснойобеспечивать наибольшее количество осей на одном модуле

Все модули серии A20B-3300 имеют одинаковый форм-фактор для главной платы модели B. Они не взаимозаменяемы между конфигурациями счисления осей.

Основные характеристики

Частые вопросы

Вопрос 1: CNC показывает сервосигнализацию 360 или 361 на осях, управляемых этим модулем.

Тревоги 360/361 - это ошибки связи FSSB. Восстановить A20B-3300-0392 в его слоте на главной плате сначала ∙ наиболее распространенной причиной является конечный контакт соединителя.Затем проверить FSSB волоконно-оптический кабель от оптического разъема модуля к первому сервоусилителю в цепочкеПоврежденный или загрязненный конец волокна прерывает связь на всех осях цепи одновременно.

Вопрос 2: Заменяет ли A20B-3300-0392 предыдущие сервомодули модели A в том же CNC?

Нет. Системы с ЧПУ модели A и модели B используют физически разные архитектуры основных плат.A20B-3300-0392 предназначен для основных плат модели B (серия i-B)Подтвердите, что CNC является вариантом модели B, прежде чем заказывать.

Вопрос 3: Планшет был снят для проверки. Необходимо ли его перезагрузить после установки?

A20B-3300-0392 не хранит никаких параметров CNC. Все параметры оси находятся в FROM / SRAM CNC. После повторной установки CNC обычно читает свои параметры при включении.Не требуется шаг перезагрузки.

Вопрос 4: 6-осевая машина использует A20B-3300-0392 (4-осевой модуль). Как управляются дополнительные оси?

На 6-осной машине для обработки оставшихся осей устанавливается второй сервомодуль - либо другая 4-осевая плата, либо 2-осевой модуль.Два модуля могут быть установлены на одной и той же главной плате модели B в их соответствующих слотахКаждый имеет свою собственную FSSB волоконно-оптическую цепь, соединяющуюся с сервоусилителями для своих назначенных осей.

Q5: Где находится источник замены A20B-3300-0392?

На рынке FANUC есть запасы модулей серии A20B-3300. Специализированные компании по ремонту FANUC CNC предлагают проверенные модули.Компании, имеющие испытательные установки полной системы, могут проверять функцию модуля на платформе 16i/18i/21i до отгрузки..
