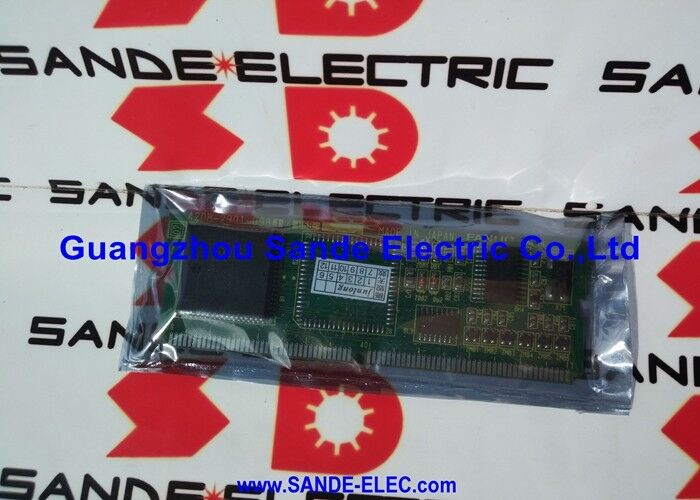

Новый модуль памяти A20B-2901-0981 A20B29010981 A2OB-29O1-O981

А20Б-2901-0981 | Модуль последовательного управления шпинделем FANUC и модуль RS-232 — SMD / серии 16 и 18 / интерфейс шпинделя Alpha / модели B и C

Две функции в одном модуле

A20B-2901-0981 сочетает в себе две различные коммуникационные функции в одном модуле:

Последовательное управление шпинделем:Основная функция — обеспечение высокоскоростной последовательной связи между ЧПУ FANUC и усилителем шпинделя. Этот последовательный интерфейс заменил более ранний аналоговый интерфейс опорного напряжения шпинделя, обеспечивая более быструю и надежную передачу команд шпинделя и обратную связь.

Последовательный порт RS-232:Вторичная функция — стандартный последовательный порт связи RS-232, обеспечивающий соединение ЧПУ для передачи данных на внешние устройства: программные серверы DNC, системы сбора данных на базе ПК, последовательные принтеры или другое оборудование с последовательным протоколом.

Объединение обоих модулей в один модуль SMD обеспечивает компактность количества плат блока управления ЧПУ — один A20B-2901-0981 обеспечивает как интерфейс привода шпинделя, так и порт ввода-вывода RS-232, для которых в противном случае потребовались бы отдельные платы.

Ключевые характеристики

Последовательное управление шпинделем — почему оно заменило аналоговое

В более ранних поколениях ЧПУ FANUC приводы шпинделя получали задание скорости в виде аналогового напряжения постоянного тока (обычно ±10 В). Последовательный интерфейс, представленный на SMD-платах серии 16/18, таких как A20B-2901-0981, принес значительные улучшения:

Более быстрые обновления команд:Последовательный протокол передает команды скорости шпинделя с определенной скоростью, которая значительно быстрее, чем реакция аналогового задания: шпиндель быстрее достигает заданной скорости и более точно отслеживает изменения скорости во время ускорения и замедления.

Двунаправленная связь:В отличие от одностороннего аналогового задания, последовательный канал передает как команды приводу шпинделя (скорость, режим, разрешение), так и обратную связь от него (фактическая скорость, нагрузка, состояние сигнализации) по одному и тому же каналу связи, что дает ЧПУ более подробные данные о состоянии шпинделя в реальном времени.

Помехоустойчивость:Цифровая последовательная связь по своей природе более устойчива к электрическим помехам, чем аналоговые источники опорного напряжения. В станках с ЧПУ, где сервоприводы, инверторы шпинделей и насосы охлаждающей жидкости создают шум переключения, последовательный интерфейс обеспечивает надежное управление шпинделем без чувствительности к помехам, присущим аналоговым сигналам.

Сценарии применения

Неисправность модуля шпинделя SMD в серии 18B:В обрабатывающем центре с ЧПУ FANUC серии 18-B возникают сбои связи со шпинделем — шпиндель не может правильно реагировать на команды скорости или ЧПУ теряет обратную связь со шпинделем (скорость, нагрузка) в середине цикла. После проверки усилителя шпинделя неисправным определяется модуль последовательного шпинделя A20B-2901-0981. Замена восстанавливает последовательную связь шпинделя.

Сбой порта RS-232:ЧПУ серии 16-C теряет соединение RS-232 — перестает работать передача программы DNC с ПК. Интерфейс RS-232 модуля A20B-2901-0981 определен как неисправный. Замена восстанавливает как управление шпинделем, так и возможность передачи данных по RS-232.

Часто задаваемые вопросы

Вопрос 1: В чем разница между «последовательным» интерфейсом шпинделя A20B-2901-0981 и более старым аналоговым управлением шпинделем?

Старые шпиндельные приводы FANUC получали задание скорости в виде аналогового сигнала постоянного тока ±10 В от ЧПУ. A20B-2901-0981 заменяет это последовательным цифровым протоколом — ЧПУ отправляет скорость шпинделя, режим и команды включения в виде пакетов цифровых данных и получает фактическую скорость, ток нагрузки и статус сигнализации обратно по тому же каналу. Последовательное управление быстрее обновляется, невосприимчиво к помехам, вызванным кабелем, и предоставляет ЧПУ значительно больше информации о состоянии привода, чем аналоговый эталонный подход.

Вопрос 2. Какие именно усилители шпинделя FANUC совместимы с A20B-2901-0981?

A20B-2901-0981 взаимодействует с модулями усилителя шпинделя серии FANUC Alpha — приводами шпинделя Alpha (A06B-6102, A06B-6111 и родственные серии), которые используют протокол последовательного шпинделя. Он также совместим с более ранними приводами последовательного шпинделя переменного тока, оснащенными опцией последовательного интерфейса. Какой вариант усилителя шпинделя установлен, указано в соответствующем руководстве по техническому обслуживанию усилителя шпинделя FANUC или в электрической документации станка.

Вопрос 3: Порт RS-232 на A20B-2901-0981 использует общее аппаратное обеспечение с последовательным управлением шпинделем или они независимы?

Две функции — последовательное управление шпинделем и RS-232 — реализованы как независимые каналы в модуле A20B-2901-0981. Последовательный интерфейс шпинделя обменивается данными с усилителем шпинделя по выделенному высокоскоростному последовательному каналу связи; Порт RS-232 обеспечивает отдельное независимое подключение к внешним устройствам, таким как системы DNC, оборудование для сбора данных или последовательные терминалы. Неисправность одного канала не обязательно влияет на другой — при поиске неисправности диагностируйте каждую функцию отдельно.

Вопрос 4: Требует ли замена A20B-2901-0981 повторного ввода параметров шпинделя?

Параметры шпинделя (диапазоны скоростей, пределы тока, передаточные числа, параметры ориентации) хранятся в основной памяти параметров ЧПУ FANUC, а не в модуле A20B-2901-0981. Замена модуля не влияет на сохраненные параметры шпинделя. После установки замены и восстановления питания ЧПУ загружает параметры шпинделя в усилитель через последовательный канал во время инициализации. Проверьте правильность реакции шпинделя на низкой скорости, прежде чем вернуться к полной производительности.

В5: Какие меры предосторожности при электростатическом разряде применяются при обращении с A20B-2901-0981?

Рукоятка с заземленным антистатическим браслетом на антистатической поверхности. Храните и транспортируйте в антистатической упаковке. Прежде чем получить доступ к внутренним платам, полностью отключите питание блока управления ЧПУ — следуйте процедурам, указанным в соответствующем руководстве по техническому обслуживанию FANUC серии 16/18, для снятия и установки платы. Серия A20B-2901 содержит прецизионные аналоговые и последовательные схемы связи, чувствительные к электростатическим разрядам.
