FANUC Сервоуправляющая панель A20B-2002-0641 A20B20020641 A2OB-2OO2-O641

FANUC A20B-2002-0641 | Плата управления серии A20B-2002 и запасная часть для замены на уровне платы

Платы управления серии A20B-2002

A20B-2002 — это одно из устоявшихся семейств печатных плат FANUC, используемых в узлах систем управления ЧПУ. Серия охватывает несколько типов функциональных плат — платы интерфейса управления, платы соединительных блоков, платы интерфейса панели оператора и платы поддержки модулей — в нескольких поколениях платформ ЧПУ. В рамках этого семейства каждый конкретный четырехзначный суффикс идентифицирует плату с определенной функциональной ролью, расположением разъемов и целевой позицией в системе управления.

A20B-2002-0641 — это плата управления в этой серии — функциональная плата в системе управления ЧПУ FANUC, а не модуль памяти или пассивная объединительная плата. Суффикс -0641 идентифицирует ее конкретный вариант, отличая ее от соседних номеров в семействе, которые могут выглядеть физически похоже, но выполнять разные функции или иметь разные конфигурации интерфейсов.

Когда эта плата выходит из строя в установленной системе ЧПУ, неисправность обычно затрагивает конкретные функции или интерфейсы, которыми управляет эта плата в системе управления. Характер симптомов зависит от того, к чему подключается эта плата — будь то ввод-вывод панели оператора, связь с модулем расширения или другая функция интерфейса управления в конкретной конфигурации станка.

Ключевые характеристики

Замена на уровне платы — что следует проверить

Замена платы в серии A20B-2002 — это замена на аналогичную. Критические шаги:

Подтвердите точный номер детали с этикетки установленной платы. Соседние номера деталей в серии A20B-2002 выполняют разные функции. Плата, которая подходит к тому же физическому слоту, может иметь другое сопоставление разъемов или функцию управления, что приведет к некорректному поведению станка после установки.

Проверьте, хранит ли плата какие-либо данные конфигурации. Некоторые платы в этой серии хранят состояние конфигурации; другие являются чисто функциональными без сохраненных данных. Если плата хранит конфигурацию, перед извлечением следует сделать резервную копию.

Осмотрите состояние контактов разъема в месте установки неисправной платы. Плохо установленный или загрязненный разъем может вызывать те же симптомы неисправности, что и неисправная плата. Переустановка разъема и тестирование перед заказом замены всегда является первым диагностическим шагом.

A20B-2002-0641 не содержит параметров ЧПУ (параметры находятся в модулях SRAM/FROM контроллера). Замена этой платы не требует повторного ввода параметров ЧПУ. Включите питание после замены платы и убедитесь, что функции, связанные с позицией этой платы в системе управления, восстановлены.

Часто задаваемые вопросы

В1: Что делает A20B-2002-0641 в системе управления ЧПУ?

A20B-2002-0641 — это функциональная плата управления в серии FANUC A20B-2002 — плата, которая управляет определенным интерфейсом или функцией управления в установленной системе ЧПУ. Точная функция зависит от положения платы и подключенного оборудования в конкретной конфигурации станка. Симптомы неисправности обычно затрагивают функции или пути ввода-вывода, которые поддерживает эта плата в системе управления.

В2: Может ли другой вариант A20B-2002 быть заменой, если -0641 недоступен?

Соседние номера деталей в серии A20B-2002 могут выглядеть физически похоже, но иметь разные конфигурации разъемов или выполнять разные функции управления. Замена без подтвержденной совместимости рискует некорректным поведением станка после установки. Подтвердите конкретно -0641 с этикетки установленной платы и найдите именно этот вариант. Не принимайте близкое совпадение без проверки совместимости.

В3: Требует ли замена A20B-2002-0641 резервного копирования или перезагрузки параметров ЧПУ?

Параметры ЧПУ (параметры осей, данные ПЛК, смещения инструмента, программы) находятся в модулях памяти SRAM и FROM контроллера — а не на этой плате. Замена этой платы не влияет на хранение параметров ЧПУ и не требует повторного ввода параметров. После замены включите питание и убедитесь, что функции управления, связанные с позицией этой платы в системе, нормально восстановлены.

В4: Как подтвердить неисправность платы перед заказом замены?

Осмотрите и переустановите разъем платы как на плате, так и в соответствующем гнезде. Загрязненный или частично установленный разъем вызывает те же симптомы неисправности, что и неисправная печатная плата. Если переустановка устраняет неисправность, причиной был разъем. Если неисправность сохраняется при подтвержденно исправном разъеме и чистых контактных поверхностях, плата вышла из строя.

В5: Где можно приобрести A20B-2002-0641?

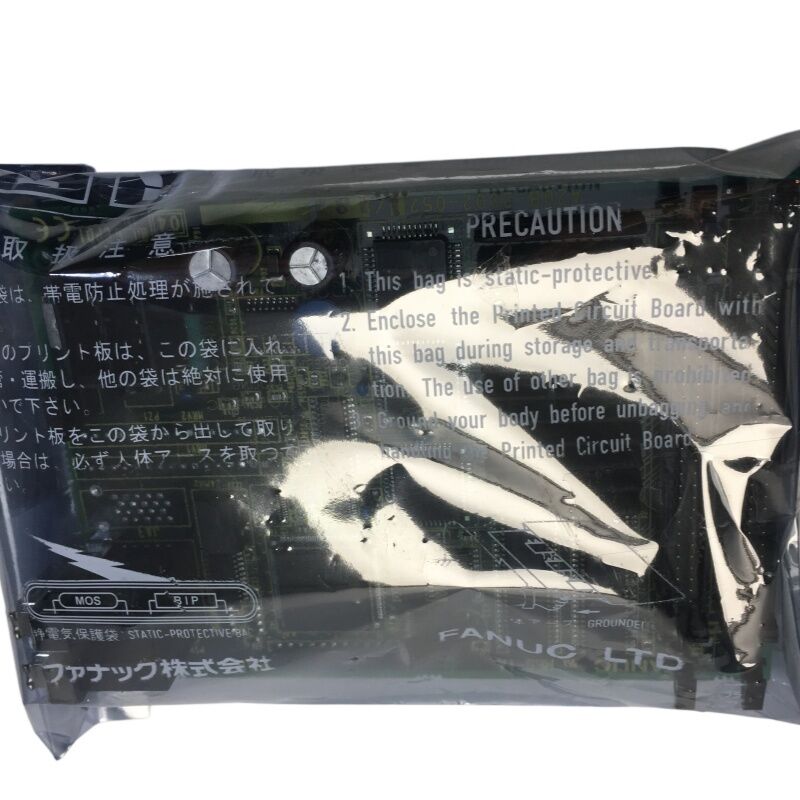

На вторичном рынке ЧПУ FANUC — специалисты по платам управления серии A20B имеют обменный и избыточный запас. Подтвердите конкретно суффикс -0641. Запросите подтверждение того, что плата была функционально протестирована перед приемкой. Для транспортировки и хранения требуется безопасная обработка от электростатического разряда и антистатическая упаковка.
