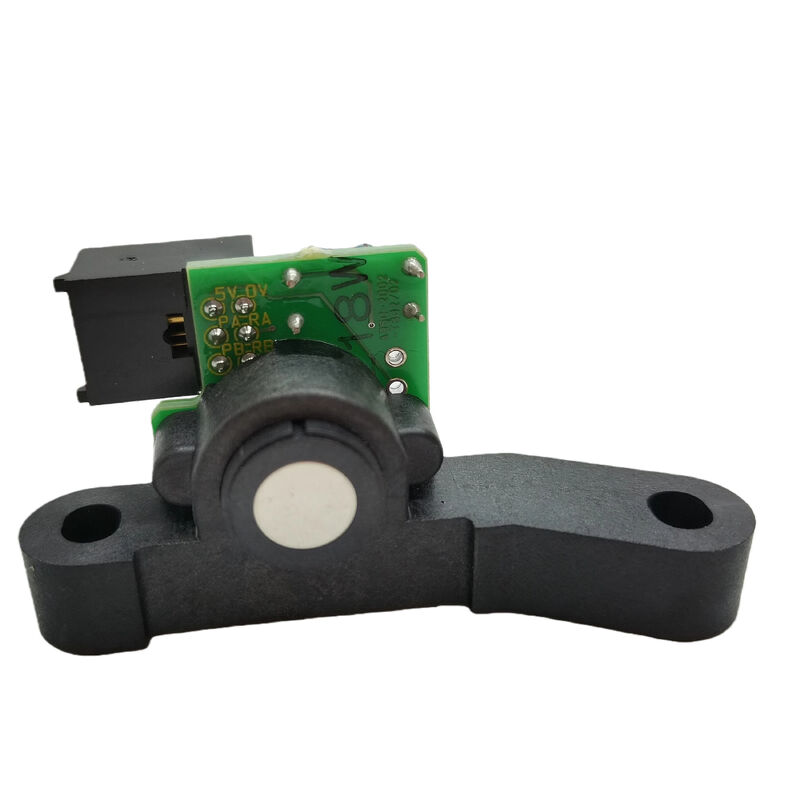

Датчики энкодера шпиндельного двигателя Fanuc ODM A20B-2002-0300

FANUC A20B-2002-0300∙ Альфа-серия Шпиндельный двигатель кодировщик сенсорный блок с крепкой крепкой / бортовым реле / интерфейсом типа В

Обратная связь скорости шпинделя для приводной системы серии Альфа

A20B-2002-0300 - это сборка датчиков кодировщиков шпиндельных двигателей для системы привода шпиндельных двигателей FANUC серии Alpha. It mounts on the rear of the spindle motor — typically under the blower fan — and generates the spindle RPM feedback signal that the Alpha series spindle amplifier needs to regulate speed under cutting loads.

Датчик подключается к терминалу JY2 на модуле усилителя спинделя серии Alpha через серийный интерфейс типа B.Данная спецификация интерфейса специфична для поколения Alpha, не совместима с обратной связью на основе FSSB для поколений приводов Alpha i или более поздних..

Сборка поставляется в виде полного блока: ПКБ с его бортовым реле, установленным в скобке, которая располагает датчик на правильном расстоянии от магнитного кольца двигателя шпинделя.Подвеска определяет воздушный разрыв между элементами обнаружения ПКБ и вращающейся целиНеправильный воздушный разрыв после установки производит слабые или отсутствующие сигналы обратной связи даже с работающей ПКБ.Проверяйте расстояние между датчиком и целью в соответствии с документацией по техническому обслуживанию спиндового двигателя, когда сборка снимается и перемещается..

Существуют две версии аппаратного обеспечения / 01A и / 02A. Обе выполняют одну и ту же функцию. При заказе укажите версию на этикетке установленного устройства, если требуется соответствие версии.

Основные характеристики

Заместительная ссылка A290-0854-V320

На рынке послепродажного оборудования FANUC A290-0854-V320 перечисляется в качестве соответствующей замены для приложений обратной связи шпинда, где требуется A20B-2002-0300.подтвердить, что механическая установка, тип соединителя и интерфейс сигнала типа B соответствуют установленной конфигурации усилителя и двигателя.

Диагностика ошибки

Встроенное реле на A20B-2002-0300 обеспечивает выход переключателя, который усилитель шпинделя использует для обнаружения неисправностей и функций подтверждения скорости.Если обратная связь скорости шпинда теряется или выход реле отсутствуетПеред заменой ПКБ проверьте, что крепежная стойка перемещается с места установки и проверьте разъем JY2 на наличие коррозии.остаток охлаждающей жидкостиНеисправность соединителя или смещение монтажа вызывает идентичные сигнальные симптомы с неисправной ПКБ.

Частые вопросы

Вопрос 1: Что делает датчик кодировки шпинделя в системе привода?

Он обеспечивает обратную связь спиндовых оборотов к спиндовому усилителю серии Alpha через терминал JY2. Усилитель использует этот сигнал для поддержания командной скорости спиндового усилителя при различных нагрузках.Без действительного сигнала обратной связи, усилитель не может закрыть петлю скорости и генерирует сигнализацию.

Вопрос 2: скорость вращения шпинделя выглядит нормальной, но замена инструмента не работает с оповещением об ориентации.

Да. Если обратная связь скорости присутствует, но Z-импульс ссылки (один раз на революцию импульс ориентации) отсутствует или прерывисто, шпиндель может работать с заданной скоростью, но не может ориентироваться для смены инструмента.Проверьте крепление крепления на перемещение, если смещенное положение датчика ослабляет Z-импульс, не полностью отключая обратную связь скорости.

Вопрос 3: Могут ли пересмотры /01А и /02А быть взаимозаменяемыми?

Обе версии выполняют одну и ту же функциональную роль.Подтвердить на этикетке установленного устройства и указать пересмотр при заказе, если требуется точное соответствие пересмотра.

Вопрос 4: После замены A20B-2002-0300 направление шпинделя останавливается под слегка неправильным углом.

После замены датчика, положение ориентации остановки, как правило, требует повторного нулевого положения.Регулировать ориентацию шпинделя параметр позиции остановки в параметре шпинделя CNC установлен в небольших шагах, пока угол остановки выровняется правильно.

Вопрос 5: является ли A290-0854-V320 прямой заменой A20B-2002-0300?

A290-0854-V320 представлен в качестве заменяемой модели на рынке поставок.и совместимость интерфейса типа B соответствуют конкретному двигателю и усилителю шпинделя серии Alpha, установленным в машине.
