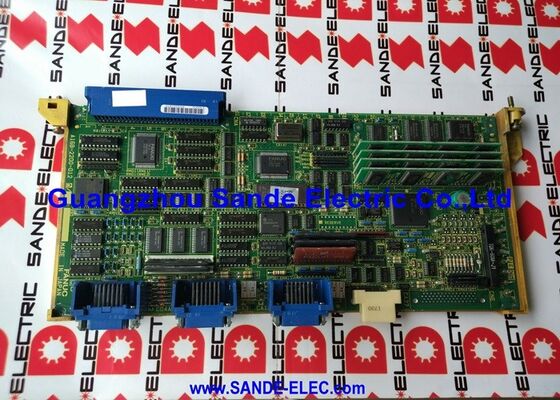

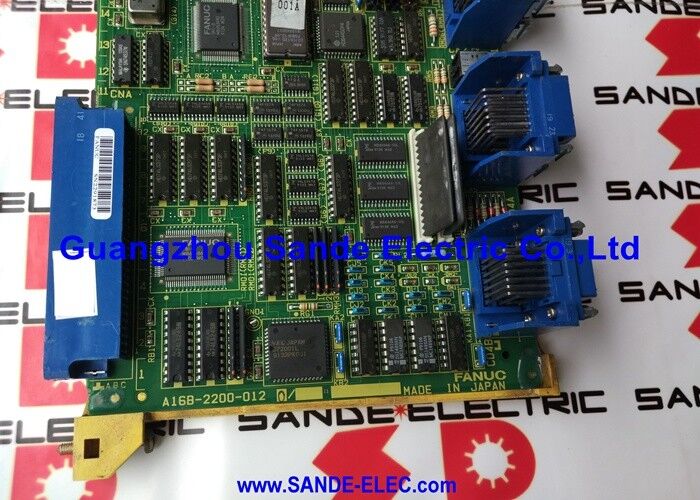

Новая плата ПКБ Fanuc A16B-2200-0120 A16B22000120 A16B-22OO-O12O

А16Б-2200-0120 | Плата общего ресурса FANUC серии 15A Base 0 — 512 КБ ОЗУ / выход ЭЛТ / 15M / 15MA / 15T / 15TA

FANUC Series 15A — архитектура многоплатного ЧПУ

FANUC Series 15-A (15A) — это ЧПУ с высокими техническими характеристиками из поколения FANUC 15, предназначенное для сложных станков, требующих большого количества управляемых осей, высокоточной контурной обработки и расширенных функций ЧПУ. В Series 15A используется многоплатная архитектура, в которой различные функции распределены по специализированным печатным платам, подключенным к общей объединительной плате:

Базовая плата 0:Центральная плата общего ресурса — концентратор, к которому обращаются все остальные платы для команд управления, доступа к памяти и системных данных. Base 0 — это основной процессор и плата общей памяти стойки управления Series 15A.

Платы Base 1 и Base 2:Дополнительные печатные платы с общими ресурсами, расширяющие память и ресурс системы управления для больших конфигураций.

Доски осей:Выделенные платы управления осями (4- или 3-осевые на каждую плату), которые ссылаются на базу 0 для команд ЧПУ и генерируют сигналы ШИМ сервопривода.

Графика, последовательная связь и дополнительные платы:Дополнительные функциональные платы, заполняющие оставшиеся позиции объединительной платы.

A16B-2200-0120 — это плата Base 0 — самая важная плата в стойке управления Series 15A.

Ключевые характеристики

512 КБ ОЗУ — архитектура общих ресурсов

ОЗУ A16B-2200-0120 объемом 512 КБ представляет собой общую системную память, доступную всем платам стойки управления Series 15A через объединительную шину. Этот подход к общей памяти является фундаментальным для многоплатной архитектуры Series 15A:

Общее хранилище данных:Таблицы параметров, данные программы ЧПУ и общие системные переменные находятся в оперативной памяти Base 0 и доступны одновременно для осевых плат, графической платы и других периферийных плат.

База 0 в качестве системного мастера:Все остальные платы в стойке используют базу 0 для синхронизации, синхронизации и данных на уровне системы. Неисправность на базе 0 отключает все управление серии 15A, а не только одну функцию или ось.

Авария четности ОЗУ — характерная неисправность:Наиболее распространенным признаком отказа A16B-2200-0120 является сигнал тревоги «RAM Parity Base 0» — ЧПУ обнаруживает ошибку четности в RAM Base 0, что указывает на повреждение данных в общей памяти. Этот сигнал тревоги может возникнуть из-за подлинного отказа ячейки ОЗУ на A16B-2200-0120 или из-за неправильной загрузки параметров после очистки памяти — различение этих двух факторов является первым шагом диагностики.

Сценарии применения

Аварийный сигнал RAM Parity Base 0:Обрабатывающий центр FANUC серии 15MA при запуске отображает «RAM Parity Base 0» и не может завершить инициализацию ЧПУ. После проверки правильности загрузки параметров в A16B-2200-0120 подтверждается неисправность ячеек ОЗУ. Замена и полное восстановление данных системы возвращают машину в производственную эксплуатацию.

Замена токарного центра серии 15ТА Base 0:На токарном центре 15ТА производится замена платы Base 0. A16B-2200-0120 — подходящая плата для конфигурации ОЗУ 512 КБ. Все параметры и программы после установки перезагружаются из резервной копии.

Часто задаваемые вопросы

Вопрос 1. Что такое сигнал тревоги RAM Parity Base 0 и всегда ли он вызван сбоем A16B-2200-0120?

Не обязательно. Сигнал тревоги RAM Parity Base 0 указывает, что ЧПУ обнаружило поврежденные данные в общей оперативной памяти Base 0. Это может быть вызвано: настоящим отказом ячейки ОЗУ на A16B-2200-0120 (требуется замена платы); поврежденная загрузка параметров после очистки памяти (решается корректной перезагрузкой всех параметров системы); или отказ резервной батареи, который привел к повреждению содержимого ОЗУ при выключении питания. Проводите систематическую диагностику — правильно загружайте параметры из проверенной резервной копии, прежде чем осуждать плату.

Вопрос 2: В чем разница между A16B-2200-0120 (512 КБ) и вариантом 256 КБ (0121, 0129)?

Основное отличие — объем оперативной памяти. A16B-2200-0120 предоставляет 512 КБ общей системной оперативной памяти; такие варианты, как 0121 и 0129, предоставляют 256 КБ. Требуемый вариант зависит от конкретной конфигурации системы Series 15A — для конфигураций с более высокой осью или систем с большей емкостью программы ЧПУ может потребоваться версия 512 КБ. Всегда подтверждайте это по наклейке с номером детали установленной платы.

В3: Какие данные необходимо перезагрузить после замены A16B-2200-0120?

Все данные ЧПУ должны быть перезагружены — параметры, программы обработки деталей, данные коррекции инструмента и все данные PMC. A16B-2200-0120 не содержит постоянного хранилища пользовательских данных, кроме оперативной памяти (которая очищается при замене). Перед заменой платы Base 0 необходимо выполнить полную и проверенную резервную копию системы. Для систем серии 15A резервное копирование включает все группы параметров (N, P, E, параметры, специфичные для оси), все программы обработки детали и программу последовательности PMC.

Вопрос 4. Может ли A16B-2200-0120 поместиться в любой слот объединительной панели или это зависит от слота?

A16B-2200-0120 устанавливается в определенных местах на главной объединительной панели Series 15A — порты 6, 10, 11 или 13 в зависимости от конкретной конфигурации системы. Положение порта объединительной платы определяется конструкцией стойки управления изготовителя станка. Не устанавливайте Base 0 в произвольные слоты — обратитесь к электрической документации станка и соответствующему руководству по техническому обслуживанию FANUC серии 15A для правильного назначения портов.

Вопрос 5: Означает ли выход ЭЛТ на A16B-2200-0120, что эта плата напрямую управляет дисплеем ЧПУ?

Да, A16B-2200-0120 включает в себя выходной интерфейс ЭЛТ как часть функции «общего ресурса». Это означает, что одна и та же плата обеспечивает как общие функции ЦП/памяти, так и вывод изображения на 9-дюймовый ЭЛТ-монитор. В вариантах, требующих отдельной графической платы (например, в некоторых вариантах с памятью 256 КБ), функция отображения выполняется извне. Встроенный выход CRT на A16B-2200-0120 подтверждает, что он является полноценным концентратором общих ресурсов для дисплея и памяти в стандартной конфигурации 512 КБ.
