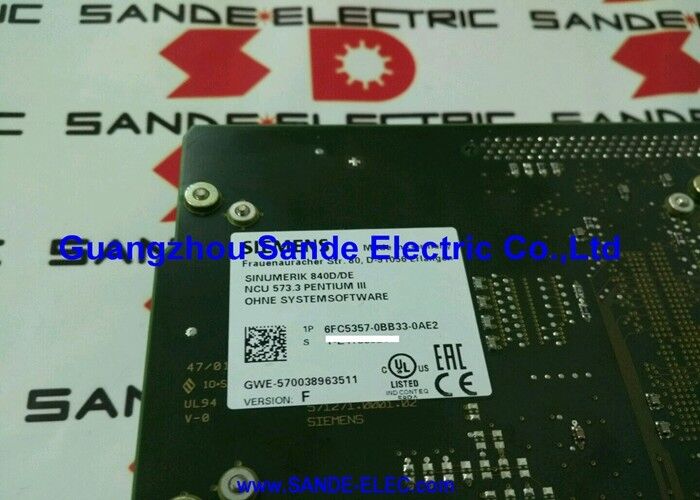

Материнская плата 6FC5357-0BB33-0AE2 6FC5 357-0BB33-0AE2 6FC5357-OBB33-OAE2

Siemens 6FC5357-0BB33-0AE2 SINUMERIK 840D / DE Цифровой блок управления NCU 573.3 без программного обеспечения

Номер части:6FC5357-0BB33-0AE2

Производитель:Siemens AG (Германия)

Тип продукции:NCU Цифровой блок управления 573.3

Главное устройство с ЧПУ

6FC5357-0BB33-0AE2 является NCU 573.3 для Siemens SINUMERIK 840D модуль, который выполняет все функции CNC и PLC в одной плате. NCU не является периферийным или опционным платом.Это центральное устройство обработки системы SINUMERIK 840D: NC интерполяция, управление осью, выполнение PLC и связь PROFIBUS все работают на этом одном модуле.

Интегрированный S7-300 PLC (315-2 DP, 96 KB) управляет логикой PMC машины, управляющей вводом/выводом инструмента, последовательностью смены инструмента, блокировками безопасности,и вспомогательных функций вдоль управления осью NC и выполнения части программыИ функции NC, и функции PLC имеют одно и то же оборудование, что делает NCU высокоинтегрированным решением для управления станками.

840D работает с модулями привода SIMODRIVE 611D, которые взаимодействуют с NCU через шину привода на задней плоскости NCU.Сам ящик NCU содержит модуль NCU рядом с модулем вентилятора / аккумулятора и источником питания.

Требование загрузки программного обеспечения

Эта установка поставляется без системного программного обеспечения.и любые включенные программные опции должны быть загружены с отдельной карты программного обеспечения SINUMERIK (карта ПК), прежде чем устройство может работатьЗагруженная версия программного обеспечения системы должна быть совместима с аппаратным обновлением NCU.3 варианта в этой серии ?? 0AE1 (Pentium II) и 0AE3 (650 МГц Pentium III) ?? принимают один и тот же поток программного обеспечения, но отличаются скоростью процессора.

Запас данных машины (данные NC, программа PLC, параметры привода) должен быть выполнен на оригинальном NCU до замены.

Основные характеристики

Частые вопросы

Вопрос 1: SINUMERIK 840D показывает сигнализацию 120002 (потеря NCU) или система не загружается.

Сигнализация 120002 или полный отказ от загрузки указывает на аппаратную неисправность NCU.подтвердить, что 24В питание в коробке NCU соответствует спецификации и что аккумулятор/модуль с подвижной установкой вентилятора правильно установлен;Если поставки подтверждены и NCU все еще не запускается, то NCU не работает.

Вопрос 2: Замена 6FC5357-0BB33-0AE2 не имеет программного обеспечения. Что должно быть загружено, прежде чем машина может работать?

Загрузить программное обеспечение системы SINUMERIK 840D с ПК-карты программного обеспечения, соответствующей оригинальной версии программного обеспечения.и параметры привода SIMODRIVE 611DБез резервной копии машинных данных требуется полное перезагрузка из документации.

Вопрос 3: Может ли вариант 0AE2 быть заменен на 0AE3 (650 МГц), если версия 500 МГц недоступна?

0AE3 NCU 573.3 использует более быстрый Pentium III (650 МГц) и 64 МБ DRAM, но в остальном совместим с тем же программным обеспечением системы 840D и форматом машинных данных.0AE3 может заменить 0AE2 .

Вопрос 4: Оригинальный NCU не работает, и нет резервного копирования данных машины.

Соберите оригинальную документацию, список параметров SIMODRIVE 611D и руководство с данными машины SINUMERIK 840D.вводить данные NC машины из документации, компилировать и загрузить программу PLC из исходного кода и запустить SIMODRIVE 611D на дисках с использованием данных двигателя с их именных таблиц.

Вопрос 5: После замены NCU на модули NCU и SIMODRIVE 611D на подключении к шине привода появляются ошибки связи.

После замены NCU убедитесь, что кабели приводной шины SIMODRIVE 611D полностью перемещены в разъемы задней плоски NCU.Ошибки связи с приводом после замены платы чаще всего вызваны неполным размещением разъемовЕсли подключения подтверждены, проверьте, что параметры оси SIMODRIVE 611D (тип двигателя, тип кодера) правильно загружены из резервной копии.
