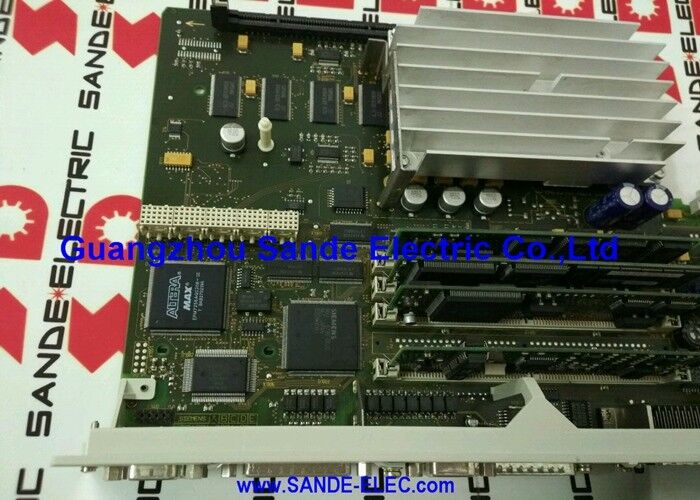

Siemens 6FC5357-0BB22-0AE0 | SINUMERIK 840D / DE Блок числового программного управления NCU 572.3 — AMD K6-2 / Без системного программного обеспечения

Номер детали: 6FC5357-0BB22-0AE0

Производитель: Siemens AG (Германия)

Тип продукта: NCU — Блок числового программного управления 572.3

Платформа ЧПУ: SINUMERIK 840D / 840DE

NCU 572 — Среднее поколение процессоров

6FC5357-0BB22-0AE0 — это NCU 572.3 для систем ЧПУ Siemens SINUMERIK 840D и 840DE. NCU является основным обрабатывающим модулем — он одновременно выполняет все функции интерполяции ЧПУ, управления осями, логики ПЛК и связи PROFIBUS с одной платы. Он устанавливается в корпус NCU рядом с модулем вентилятора/аккумулятора и блоком питания, которые образуют полный узел блока управления.

Обозначение 572.3 указывает на третью ревизию семейства NCU 572. Процессор AMD K6-2 с частотой 233 МГц относит этот блок к аппаратному поколению SINUMERIK 840D середины 1990-х — начала 2000-х годов — поколению, предшествующему серии NCU 573 на базе Pentium III. NC-память 572.3 (0,5 МБ) меньше, чем 2,5 МБ у 573.3, что влияет на размер программ деталей, которые ЧПУ может хранить в активной памяти.

В подсерии NCU 572 последующие варианты (0AE0, 0AE1, 0AE2) отражают инкрементные аппаратные ревизии. 0AE0 является базовой ревизией. Загруженное системное программное обеспечение должно соответствовать аппаратному поколению NCU 572 — версии программного обеспечения, разработанные для NCU 573, несовместимы с архитектурой процессора и памяти NCU 572.

NCU 572 против NCU 573 — Сравнение поколений

NCU 572.3 и 573.3 не взаимозаменяемы — каждому требуется соответствующая версия системного программного обеспечения для его поколения процессоров.

Основные характеристики

FAQ

В1: ЧПУ 840D не загружается после замены NCU. Что следует проверить в первую очередь?

Убедитесь, что NCU полностью установлен в корпус NCU и установлена и правильно вставлена карта системного программного обеспечения. Без карты программного обеспечения NCU не может запуститься. Также проверьте, что питание 24 В на корпус NCU соответствует спецификации. Отсутствие или низкое напряжение 24 В является частой причиной сбоя загрузки после замены оборудования.

В2: Можно ли заменить NCU 572.3 (0AE0) на NCU 573.3, если 572.3 недоступен?

Нет — это два разных поколения процессоров, требующих разного системного программного обеспечения. NCU 573.3 использует Pentium III и требует программного обеспечения, разработанного для этого оборудования. Установка 573.3 в систему с программным обеспечением, совместимым с 572, приведет к несовместимой комбинации. Найдите вариант 572.3 или спланируйте полную миграцию системного программного обеспечения.

В3: Карту системного программного обеспечения необходимо загружать отдельно. Какая версия программного обеспечения требуется?

Версия программного обеспечения должна быть совместима с аппаратным поколением NCU 572. Программное обеспечение, разработанное для NCU 573, здесь не применимо. Перед приобретением карты замены программного обеспечения подтвердите исходную версию программного обеспечения станка с существующей наклейки NCU или из документации производителя станка.

В4: Резервная копия машинных данных отсутствует. Что необходимо перед запуском станка после замены NCU?

Требуется полная повторная ввод в эксплуатацию: введите машинные данные ЧПУ из документации MTB, загрузите и скомпилируйте программу ПЛК из исходного кода, а также введите в эксплуатацию приводы SIMODRIVE 611D с правильными данными двигателя и энкодера. Предусмотрите несколько дней без файла резервной копии.

В5: После замены NCU перестала работать связь PROFIBUS с модулями ввода-вывода. Что следует проверить?

Адрес узла PROFIBUS и параметры конфигурации хранятся на NCU — заменяемый NCU загружается с настройками по умолчанию. Повторно введите правильный адрес PROFIBUS DP и убедитесь, что все параметры связи PROFIBUS соответствуют исходной конфигурации.
