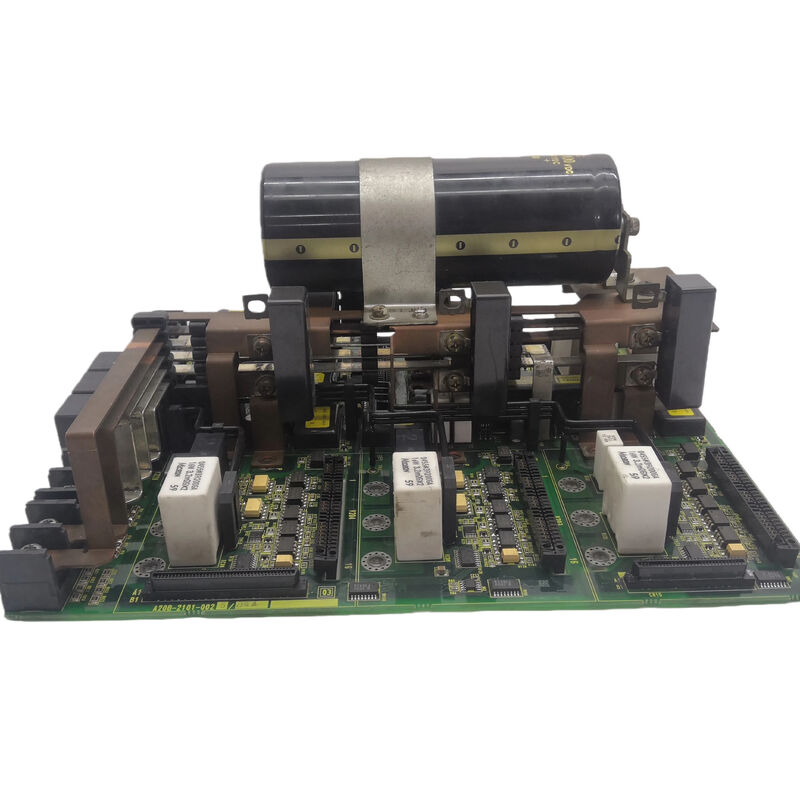

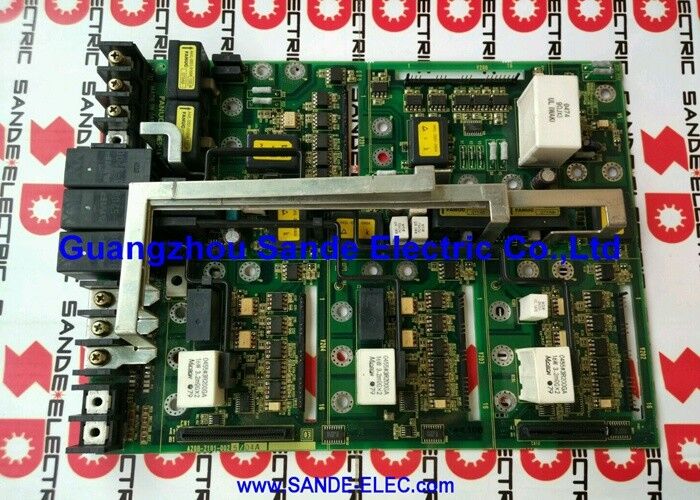

Доска водителя FANUC A20B-2101-0025 A20B21010025 A2OB-21O1-OO25

ФАНУК A20B-2101-0025 | Плата управления сервоусилителем — базовая плата привода серии A20B-2101

Номер детали:А20Б-2101-0025

Производитель:ООО «ФАНУК» (Япония)

Тип продукта:Плата управления сервоусилителем — базовая плата привода

Серия продукта:А20Б-2101

Управление приводом на уровне платы

A20B-2101-0025 — это плата управления из серии FANUC A20B-2101 — семейства базовых плат, устанавливаемых внутри сервоприводов и усилителей шпинделя FANUC. В качестве платы управления усилителя она выполняет критически важные функции уровня сигнала: обработку команд скорости и крутящего момента от ЧПУ, обработку данных обратной связи энкодера, выполнение контура регулирования тока и генерацию импульсов управления затвором для силового каскада IGBT.

Эта плата отличается от платы питания усилителя (которая отвечает за выпрямление переменного тока высокого напряжения и переключение IGBT). A20B-2101-0025 работает при низком напряжении в сигнальной области усилителя. При выходе из строя платы управления усилитель не может регулировать свою выходную мощность — неисправности привода проявляются сразу при включении питания, либо ось не реагирует на команды движения, несмотря на полную работоспособность силового каскада.

Серия A20B-2101 включает несколько тесно связанных вариантов, все из которых служат базовыми платами управления для семейств усилителей FANUC. Соседние номера (0021, 0022, 0025) отражают дополнительные различия в характеристиках, связанные с конкретными моделями и поколениями усилителей. Прежде чем искать замену, проверьте точный номер детали на этикетке установленной платы.

Отделение контроля от власти

Признание того, что вышел из строя A20B-2101-0025, а не силовая ступень, является ключевым шагом диагностики. Если модуль IGBT измеряет правильно (нет короткого замыкания между фазными парами), но усилитель по-прежнему генерирует неисправности привода при включении питания, неисправность связана с платой управления.

Ремонт на уровне компонентов A20B-2101-0025 возможен, когда неисправность локализована: поврежденную оптопару драйвера затвора, неисправную логическую ИС или неисправный компонент формирования сигнала обратной связи можно заменить, не касаясь силового каскада.

Ключевые характеристики

Часто задаваемые вопросы

Q1: При включении питания усилитель отображает сигнал тревоги привода AL-02 (сбой питания управления) или AL-09 (сбой оси). Возможна ли причина в A20B-2101-0025?

Да. Аварийные сигналы, появляющиеся сразу же при включении питания (до любой команды запуска), которые не устраняются получением платы управления действительного напряжения 24 В, обычно указывают на неисправность платы управления. Сначала проверьте подачу напряжения 24 В на блок управления усилителя. Если подтверждается наличие напряжения 24 В в пределах допуска, а сигнал тревоги сохраняется, значит, A20B-2101-0025 неисправен.

В2: Может ли A20B-2101-0022 заменить A20B-2101-0025?

Эти два варианта относятся к одной и той же серии плат управления A20B-2101, но имеют разные аппаратные характеристики, привязанные к конкретным моделям усилителей. Замена без подтверждения аппаратной совместимости усилителя не рекомендуется. Перед установкой обратитесь в специализированную компанию по ремонту усилителей FANUC, указав оба номера деталей, чтобы подтвердить взаимозаменяемость.

Вопрос 3: Модуль IGBT оказался неповрежденным. Можно ли заменить A20B-2101-0025 без замены всего блока усилителя?

Да. Плата управления предназначена для замены отдельно. При подтвержденном исправном силовом каскаде замены требуется только плата управления A20B-2101-0025. Это экономически выгодно по сравнению с заменой всего усилителя, особенно для усилителей с большими модулями IGBT.

Вопрос 4: После установки сменного A20B-2101-0025 ось работает, но точность позиционирования ухудшилась. Что следует расследовать?

Ухудшение точности позиционирования после замены платы управления обычно вызвано несоответствием параметров интерфейса энкодера или неправильной установкой разъемов обратной связи энкодера. Убедитесь, что все кабели энкодера полностью вставлены в разъем обратной связи усилителя. Также проверьте, что параметр типа двигателя в ЧПУ соответствует установленному двигателю — несоответствие смещает масштаб обратной связи энкодера.

В5: Откуда получен A20B-2101-0025?

Специализированные компании по ремонту усилителей FANUC владеют запасами плат управления серии A20B-2101. Запросите конкретный вариант 0025 — соседние варианты не должны приниматься в качестве прямых замен без подтверждения совместимости. Ремонт оригинальной платы на уровне компонентов также является целесообразным, если неисправность локализована в идентифицируемом компоненте.
