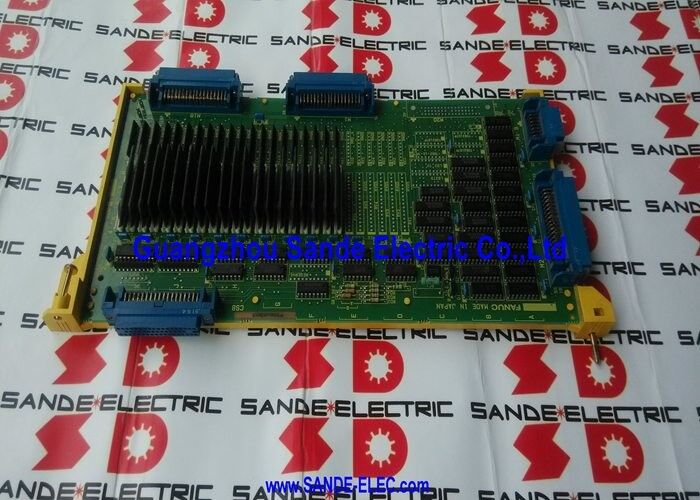

PLC BOARD A16B-2200-0931 A16B22000931 A16B-22OO-O931

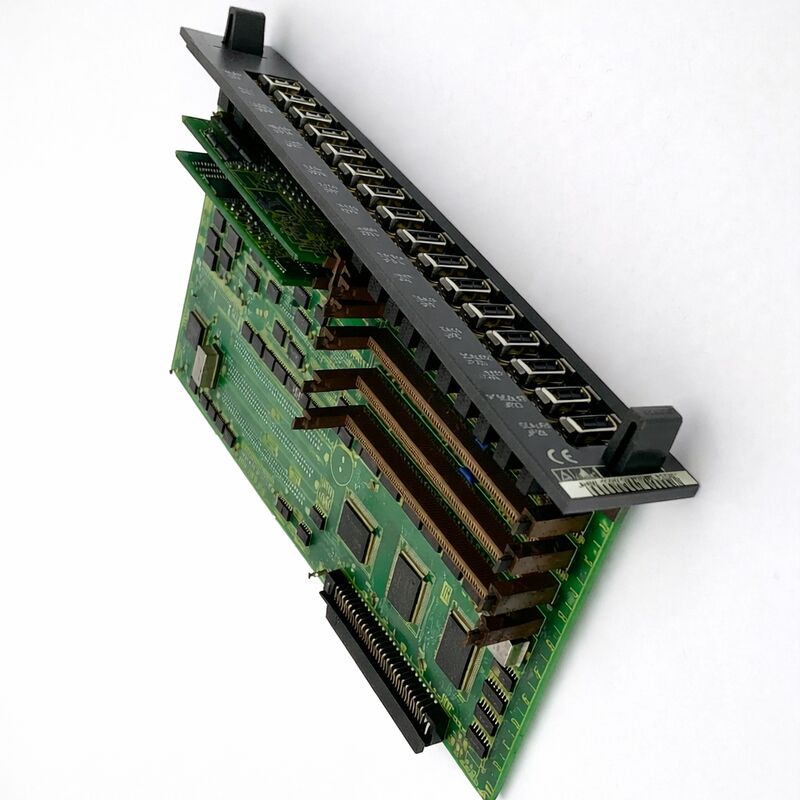

FANUC A16B-2200-0931

Номер части:A16B-2200-0931

Производитель:Корпорация FANUC (Япония)

Тип продукции:Вариант 2 (OPT2) ПКБ ∆ Дополнительная панель расширения оси

Совместимые системы СНК:FANUC серии 16-A (16-MA, 16-WA, 16-TA)

Обзор

A16B-2200-0931 - это опция 2 (OPT2) расширения оси печатных схем для управления FANUC серии 16-A CNC, обозначенная F16M/T во внутреннем кодировании продукции FANUC.

Эта плата подключается к системе 16-A рядом с главной платой процессора и другими опционными платами,расширение емкости сервооси управления до четырех дополнительных осей и добавление второго шпинделя CPU.

В сочетании с управлением базовой осью на главной плате,A16B-2200-0931 позволяет серии 16-A управлять до восьми общего количества сервоканалов с возможностью двух шпинделей, что делает его необходимым вариантом для сложных многоосевых станков обработки, пятиосевых конфигураций машин и двухстворчатых центров поворота.

Серия 16-A FANUC была одной из самых мощных платформ FANUC в своем поколении, значительно выросла по сравнению с серией 0-C по мощности обработки, производительности серво и максимальному количеству осей.

16-A применялся в крупноформатных центрах обработки, заводах, портах,и многостворчато-свинцовые обрабатывающие центры, где спрос на управляемые оси превышает то, что может управлять только базовое управление.

A16B-2200-0931 был оборудованием, которое сделало эти расширенные конфигурации возможными.

Эта картинка была прекращена производством компанией FANUC и больше не доступна через активные производственные каналы FANUC.

Его постоянная доступность на вторичном рынке позволяет значительному количеству машин серии 16-A работать на полную мощность.

Основные характеристики

Архитектура системы серии 16-A OPT2 в контексте

Управление серии 16-A находилось в стойке на заднем плане, в которой размещалась основная плата процессора (которая обрабатывала выполнение программных частей, интерполяцию для базовых осей и основного шпинделя), источник питания,и доступные опционные слоты для дополнительных панелей возможностей.

Плата OPT1 обычно добавляла большую емкость PMC (программируемый контроллер машины) и улучшенную графику.Плата OPT2 A16B-2200-0931 добавил дополнительные сервооси и второй шпиндель процессора.

При установке A16B-2200-0931 расширяет емкость оси управления с базовых 4 ̊5 осей до 8 общих сервоканалов.

Точное количество дополнительных активированных осей зависит от модулей SMD (Small Module Device), установленных на платке ¢ различные комбинации SMD активируют различные конфигурации количества осей.Этот модульный подход позволил FANUC использовать один и тот же PCB на всех конфигурациях машин, требующих 6, 7 или 8 общих осей.

CPU второго шпинделя на A16B-2200-0931 представляет собой отдельную мощность обработки, предназначенную для управления вторым шпинделем независимо от первичного шпинделя.

Двухколесные станки и станки с главным и подколесом требуют такой возможности.

Без плат OPT2 машина серии 16-A ограничена одним управляемым шпинделем.

Приложения Машины, требующие этой доски

Машины серии 16-A, оборудованные A16B-2200-0931, обычно относятся к одной из следующих категорий:

5-осевой обрабатывающий центр: 3-осевой обрабатывающий центр с двумя вращающимися осями (B и C или A и B) для сложной поверхности и 5-сторонней обработки требует одновременного управления всеми пятью осями.База 16-A оси доски обрабатывает некоторые, а OPT2 обеспечивает оставшуюся емкость.

Центры вращения с двумя шпинделями: оба шпинделя требуют независимого управления скоростью, положением и синхронизацией.

Второй шпиндель ОПТ2 обрабатывает суб-спиндель, в то время как основная плата управляет первичной.

Машины формата порта: крупные станции обработки порта с двойными Y-осевыми двигателями на базе порта требуют управления тандемной осью с двумя двигателями, работающими синхронно на одной оси.Дополнительная мощность оси от OPT2 поддерживает эту конфигурацию.

Многоосевая гибкая механическая ячейка: любая конфигурация, требующая большего числа базовых осей для сложной геометрии деталей или дополнительных осей позиционирования.

Заместительные и программирующие примечания

A16B-2200-0931 - это программируемая плата.Подпараметры, связанные с дополнительными осями и вторым шпинделем, должны быть загружены в память платы..

Эти параметры были подтверждены батарейной памятью машины.

При замене платы подпараметры необходимо перезагрузить из сохраненной резервной копии или повторно ввести из документации параметров машины.

На машинах серии 16-А, которые теряют резервные параметры (отсутствие аккумулятора без документальной резервной копии), может потребоваться полное повторное ввод параметров из документации производителя машины,что может быть трудоемкой задачей пуска в эксплуатацию.

Частые вопросы

Вопрос 1: Устройство серии 16-A теперь показывает сервосигналы только на осях, управляемых картой OPT2, в то время как базовые оси (управляемые основной платой процессора) работают нормально.Подтверждено, что A16B-2200-0931 неисправен??

Сигнализация, изолированная от управляемых ОПТ2 осей с подтвержденными хорошими базовыми осями, является сильным свидетельством сбоя A16B-2200-0931.

Перед заменой проверьте рельсы питания панели OPT2 на подключении к задней плоскости и место сидения панели в стойке.

Плохо расположенная доска OPT2 вызывает именно этот симптом. Если доска хорошо расположена и напряжение питания подтверждено, сбой доски является вероятным диагнозом.

Вопрос 2: После установки замены A16B-2200-0931 дополнительные оси двигаются, но второй шпиндель не реагирует.

Наиболее распространенной причиной является отсутствие или неправильные параметры второго шпинделя.

Плата OPT2 сохраняет параметры шпинделя для второго шпинделя независимо от параметров шпинделя основной ПК процессора.

Если эти параметры не были загружены после замены доски, функция второго шпинделя будет неактивной, даже если сама доска работает.

Перезагрузить параметры второго шпинделя из резервного копирования или повторно ввести их из документального файла параметров машины.

Вопрос 3: Можно ли использовать A16B-2200-0931 в управляющем устройстве серии 16-B или серии 18-A, или он специфичен для серии 16-A?

A16B-2200-0931 предназначен для серии 16-A с обратной панелью и архитектурой управления.расположение соединителя может отличаться, и прошивка и протокол, ожидаемый от основного процессора, отличаются между сериями 16-A и более поздними вариантами 16-B/18.

Использование этой платы в системе, не являющейся 16-A, не принесет функционального результата и рискует повредить аппаратное обеспечение.

Использовать A16B-2200-0931 в системах серии 16-A только на задних плоскостях типа A02B-0120-B5xx.

Вопрос 4: Машина серии 16-A представляет собой 5-осевой центр обработки. Плата OPT2 вышла из строя. Существует ли более новая плата FANUC, которая может заменить ее, или нужно получить точный номер части?

Не существует прямой замены с более новой платформы FANUC.

Современные контроллеры FANUC (серии 30i, 31i, 32i) используют совершенно другое оборудование и для модернизации потребуется полный проект модернизации CNC.

Для машин, где целью является продолжение работы серии 16-А, поставка A16B-2200-0931 через вторичный рынок является правильным путем.

Для машин, где рассматривается полная модернизация, 5-осевая возможность может быть воспроизведена на современных платформах FANUC с соответствующими обновлениями сервоусилителя.

Вопрос 5: Сколько дополнительных осей на самом деле добавляет A16B-2200-0931, и варьируется ли это в зависимости от машины?

A16B-2200-0931 имеет емкость до 4 дополнительных осей, расширяемых в зависимости от модулей SMD, установленных на платке.Точное количество активированных осей зависит как от конфигурации SMD, так и от параметров CNC.

Машина с 6-осной конфигурацией использует OPT2 для добавления 2 осей за пределами основы 4. 8-осной конфигурации используются все 4 дополнительных осей от OPT2.

Производитель машины устанавливает это в первоначальное время изготовления.

При замене панели A16B-2200-0931 источником является панель с той же конфигурацией SMD, что и оригинал.или переконфигурировать SMD заменной платы, чтобы соответствовать проверяемое из аппаратной документации машины или путем осмотра удаленной платы.
