Планшет PC A16B-2200-0360 A16B22000360 A16B-22OO-O36O

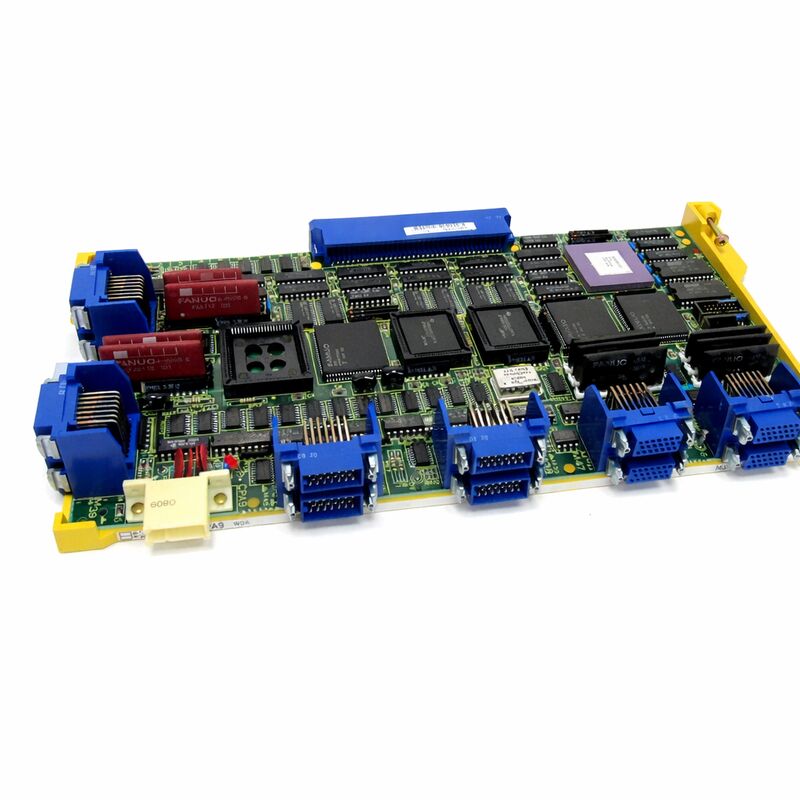

FANUC A16B-2200-0360 ∙ 3/4 Карта цифровой оси ∙ 32-разрядный FANUC 0-C Управление / 40 MHz / 0C, 0D, 0F Платформы

Платформа FANUC 0-C

FANUC Series 0-C была компактной 32-разрядной платформой FANUC для малых и средних станков-инструментов в течение 1990-х годов, охватывающей станки, станки обработки и шлифовальные станки, построенные вокруг 0C, 0D,и 0F спецификации контроляПоколение 0-C внедрило 32-разрядную обработку в компактную архитектуру FANUC CNC, и A16B-2200-0360 является одной из карт управления осью, которая сделала эту архитектуру работой.

В 0-C модульной конструкции мастер-карта обрабатывает общую обработку CNC, в то время как выделенные оси карт управляют серво и спиндовых циклов движения.A16B-2200-0360 может обрабатывать до 3 или 4 цифровых осей При частоте 40 МГц он относится к более мощному концу диапазона карт 0-C; скорость обработки определяет, насколько плотно сервошпуги работают и насколько быстро карта реагирует на команды оси.

Машины, построенные на этой платформе, все еще находятся в активном производстве во всем мире.A16B-2200-0360 является правильной замены, которая восстанавливает исходную конфигурацию оси без изменений в программном обеспечении управления или проводке.

Основные характеристики

Три спецификации, одно решение о выборе

"Ось 3/4"Эта карта управляет одновременно 3 или 4 цифровыми серво-/шпиндельными осями.Карта с двумя осями или аналогичная карта с двумя осями из одного и того же семейства A16B-2200 обслуживает различные позиции и не является заменой..

"32 бит 0-C"Эта карта соответствует архитектуре мастер-карты 0-C. Она не совместима с поколениями 0i, 16i или 18i i-Series CNC,ни с более старыми 8-битными платформами 0-A или 0-B.

"40 МГц"В серии A16B-2200 карты с разными часовыми частотами обслуживают разные уровни производительности.Определение 40 МГц является частью идентификации карты и должно соответствовать спецификации первоначальной установленной карты..

Перед заказами 5 проверок

Подтверждение замены A16B-2200-0360 на установленной машине занимает менее пяти минут и устраняет наиболее распространенные ошибки в заказе:

1. Прочитайте наклейку установленной картыСоседние варианты A16B-2200 могут выглядеть одинаково, выполняя разные функции.
2. Подтвердить 32-разрядный контроль 0-CПроверьте, что машина CNC является поколением 0-C (не 0i, 16i или любой другой серии).
3. Подтвердить карту цифровой (не аналоговой) осиПлатформа 0-C использовала как цифровые, так и аналоговые карты оси в различных конфигурациях.
4. Отделить ошибку оси карты от ошибки усилителяЕсли схема неисправности ограничивается маршрутом управления осью (сигналы тревоги указывают на уровень вычисления сервосцепления, а не на конкретный модуль привода), то вероятным подозреваемым является карта оси.
5. Проверка на наличие соседних картВ архитектуре 0-C мастер-карта и карта оси тесно взаимодействуют; перед заменой карты оси проверяют, работает ли мастер-карта нормально.

Частые вопросы

Вопрос 1: Что означает обозначение 3/4? Это 3-осевая или 4-осевая карта?

Карта поддерживает до 4 каналов цифровой оси.Конкретное назначение оси зависит от первоначальной установки машины. Карту не нужно менять между 3-осевой и 4-осевой конфигурациями.

Вопрос 2: совместим ли A16B-2200-0360 с элементами управления FANUC 0i-C или 16i?

Нет. Эта карта предназначена для 32-разрядной платформы FANUC 0-C. Управляющие устройства 0i, 16i, 18i и связанные с ними контроллеры CNC серии i используют другую архитектуру и серию карт с разными осями.Серия A16B-2200 не перекрестно устанавливается в элементы управления серии i..

Вопрос 3: Машины сигнализируют на всех управляемых осях одновременно.

Одновременные сигналы тревоги на всех осях указывают на общий уровень управления осями, а A16B-2200-0360 является основным подозреваемым.также проверить напряжения питания, поставляемых на оси карты и убедиться, что мастер-карта не генерирует ошибок вверх по течению, которые распространяются на оси карты.

Вопрос 4: Можно ли использовать A16B-2200-0360 с другой машины с 0-C в качестве замены?

Да, при условии, что он имеет тот же номер части A16B-2200-0360 и был подтвержден как функциональный до вывода из донорской машины.Карта не сохраняет специфические для машины параметры. Параметры CNC хранятся в SRAM блок управленияПосле установки заменного модуля параметры остаются без изменений и повторного ввода не требуется при условии, что модуль SRAM не поврежден.

Вопрос 5: A16B-2200-0360 не производится.

Через FANUC 0-C послепродажный Требуется безопасная для ESD упаковка для перевозки и храненияДля машин, которые все еще работают с управлением 0-C в производстве, держать запасную карту оси на месте является практической предосторожностью.
