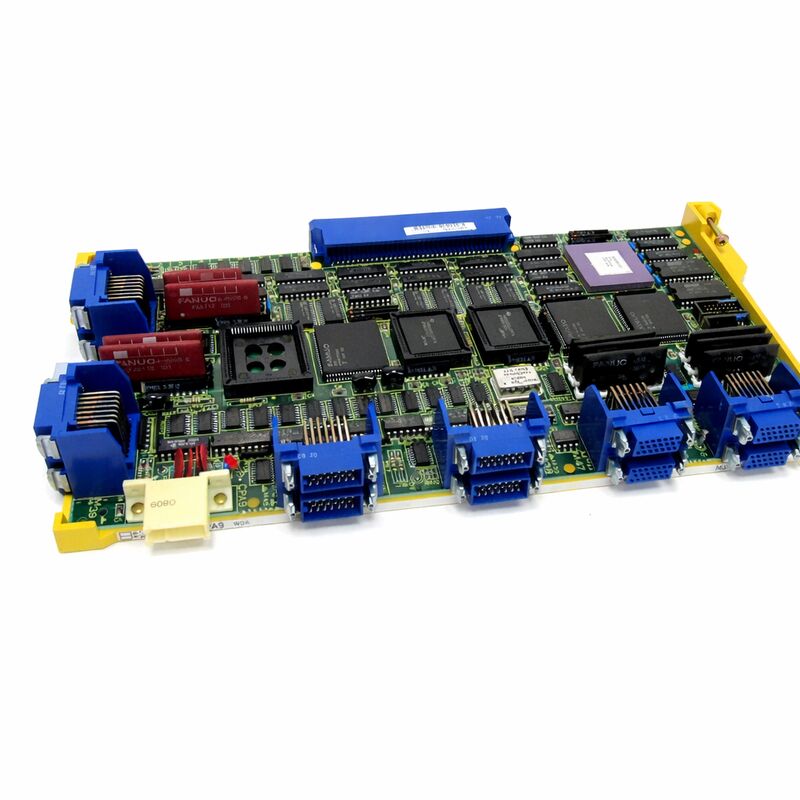

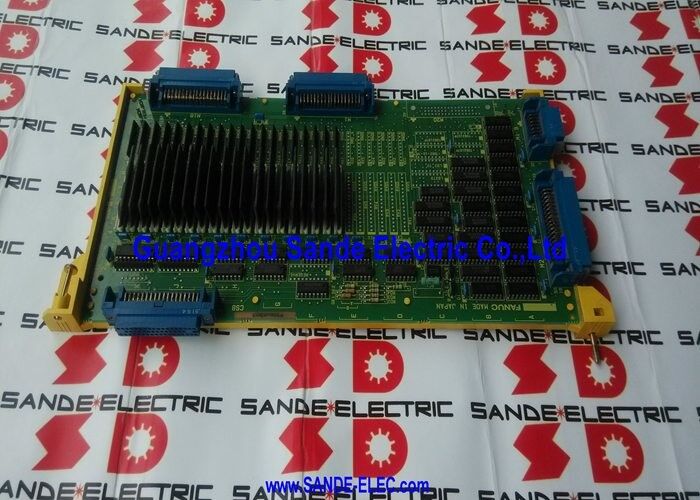

Круговая плата A16B-2200-0091 A16B-22OO-OO92 A16B22000092

FANUC A16B-2200-0091 | 3-канальная плата управления осями — серия 15-MA / 15-TA CNC, производство Япония

Номер детали: A16B-2200-0091

Производитель: FANUC Corporation (Япония)

Тип продукта: 3-канальная плата управления осями

Серия платы: A16B-2200

Совместимые системы:FANUC Series 15-MA, 15-TA (Series 15 Model A)

Совместимые приводы: цифровые сервоусилители переменного тока серий 6058 и 6066

Каналы осей: 3

Обзор

A16B-2200-0091 — это 3-канальная плата управления осями для контроллеров ЧПУ FANUC Series 15 Model A — высокопроизводительной многоосевой платформы, используемой в сложных обрабатывающих центрах, больших токарных центрах и многоцелевых станках того времени.

Эта плата отвечает за сервокоммуникацию и генерацию ШИМ-сигналов, которые управляют тремя сервоосями через подключенные к ним цифровые сервоусилители переменного тока.

Серия 15 была флагманским ЧПУ от FANUC на момент своего выпуска.

Она была разработана для приложений с большим количеством осей, где основными требованиями были одновременное управление несколькими осями, многоцелевые конфигурации и высокоточное позиционирование.

Контроллеры для этих станков — большие многоплатные сборки с модульными платами осей, системными платами, графическими блоками и платами ПЛК — требовали именно таких плат управления осями для управления каждой группой сервоосей. A16B-2200-0091 управляла тремя из них.

Плата использует традиционную сквозную конструкцию, а не поверхностный монтаж, который стал стандартом в более поздних поколениях FANUC.

Это характерно для эпохи Series 15 Model A — платы физически больше, а компоненты монтируются сквозным способом, что делает диагностику и ремонт на уровне компонентов более доступными, чем в более поздних конструкциях с поверхностным монтажом.

Разъемы прочные, а компоновка практична для обслуживания в полевых условиях на крупных станках.

Ключевые характеристики

Управление осями в архитектуре Series 15

Архитектура контроллера Series 15 распределяла управление осями по выделенным платам управления осями. Основная системная плата обеспечивала ядро обработки ЧПУ — интерполяцию программы, выполнение ПЛК, управление интерфейсом оператора.

Плата управления осями обеспечивала сервоинтерфейс — генерацию ШИМ-сигналов в реальном времени и обработку обратной связи с энкодера, которые создавали замкнутое управление положением для каждой группы сервоосей.

A16B-2200-0091 генерирует цифровые команды ШИМ (широтно-импульсной модуляции), которые подключенные сервоусилители — приводы серий 6058 и 6066 — преобразуют в ток двигателя.

ШИМ-сигнал кодирует команду скорости: его рабочий цикл определяет, сколько тока привод подает на двигатель.

Плата одновременно обрабатывает обратную связь по положению от энкодера на каждом двигателе оси, сравнивая заданное положение с фактическим и постоянно корректируя команду скорости для устранения ошибки положения.

Это разделение функции интерполяции ЧПУ от функции управления сервоприводом было архитектурно преднамеренным.

Интерполятор ЧПУ вычисляет целевые положения.

Плата управления осями их выполняет.

Обе работают на высокой скорости, но с разными временными ограничениями — интерполятор работает в миллиметровых координатах на скоростях обработки, в то время как плата сервопривода работает в счетчиках энкодера с частотой обновления сервопривода в кГц.

Многоплатные конфигурации

Крупный станок серии 15 мог требовать несколько плат управления осями. 3-канальная конструкция A16B-2200-0091 означала, что для станка с 9 осями требовалось три такие платы. Для станка с 12 осями требовалось четыре.

Архитектура Series 15 поддерживала это, позволяя объединять платы осей или комбинировать их в многоплатные конфигурации, где основная системная плата координировала их все.

Плата подключается к системе через определенные интерфейсные соединения.

Адреса трех осей, которые она обслуживает — BASE 0, 1 или 2 в системе отсчета сигналов платы — определяют, какие три оси в общем нумерации осей станка обслуживает эта плата.

Правильное назначение после замены платы имеет решающее значение: неправильно назначенная плата управления осями будет управлять неправильными осями или вызывать конфликты связи в контроллере.

Сквозная конструкция и ремонтопригодность

Сквозная конструкция A16B-2200-0091 является преимуществом в обслуживании. На плате с поверхностным монтажом поврежденные компоненты требуют оборудования и навыков для ремонта методом SMT, которые доступны не всем.

На плате со сквозным монтажом поврежденный резистор, конденсатор или ИС можно удалить и заменить с помощью стандартного паяльного оборудования и соответствующих запасных компонентов.

Для платы такого возраста и с доступностью сквозного монтажа ремонт на уровне компонентов часто является первым вариантом при отказе платы.

Плата контроллера Series 15, выходящая из строя из-за старения электролитических конденсаторов — распространенная причина старения — часто может быть восстановлена путем замены поврежденных конденсаторов новыми, что является управляемым ремонтом для квалифицированного специалиста по печатным платам.

FAQ

В1: Одна из трех осей, управляемых A16B-2200-0091, показывает постоянный сигнал тревоги сервопривода при включении питания, в то время как две другие оси на этой плате работают нормально. Неисправна ли плата?

Сигнал тревоги по одной оси при двух нормальных осях на одной плате предполагает частичную работоспособность платы. Схема платы для соответствующего канала оси вышла из строя, в то время как два других канала остаются исправными.

Это соответствует отказу компонента в схеме конкретного канала, а не отказу питания или связи на уровне платы. Перед тем как заключить, что неисправен канал платы, убедитесь, что сервоусилитель и двигатель на неисправной оси не повреждены.

Если внешние компоненты исправны, требуется ремонт или замена платы.

В2: Все три оси на A16B-2200-0091 одновременно генерируют сигналы тревоги. Другие платы осей в станке работают нормально. Что это означает?

Одновременный отказ всех трех каналов на одной плате при нормальной работе других плат осей указывает на неисправность на уровне платы в общей схеме — секции питания, основном интерфейсе связи с системной платой или общей шине сигналов на самой A16B-2200-0091.

Проверьте разъем питания платы и разъем кабеля связи перед тем, как заключить, что плата имеет неисправность печатной платы.

Если разъемы исправны, плата требует ремонта или замены.

В3: Плата была снята и переустановлена в рамках общего технического обслуживания. После повторной установки одна ось, которая ранее работала нормально, теперь выдает сигнал тревоги. Что произошло?

Ось, которая выходит из строя после переустановки платы, обычно указывает на проблему с разъемом, возникшую во время повторной установки — погнутый контакт, не полностью вставленный разъем или неправильно подключенный кабель.

Снова снимите плату, внимательно осмотрите контакты разъема, подключите все кабели и установите плату с намеренным, полным зацеплением.

В большинстве случаев это устраняет сигнал тревоги после технического обслуживания.

В4: Существуют ли другие платы управления осями Series 15, которые могут заменить A16B-2200-0091, если эта конкретная деталь недоступна?

Плата управления осями серии A16B-2200 для Series 15 включает несколько вариантов для различных количеств осей и конфигураций. Является ли другой вариант функциональной заменой, зависит от количества каналов конкретной платы, типа интерфейса и схемы адресации осей, соответствующих требованиям конфигурации станка.

Замена между вариантами плат осей Series 15 иногда возможна, но должна быть проверена по документации конфигурации станка и ожиданиям системной платы. Не предполагайте, что физическая совместимость означает функциональную совместимость.

В5: Станок простаивал несколько лет. После возвращения в эксплуатацию платы осей, включая A16B-2200-0091, выдают периодические сигналы тревоги. Что следует исследовать?

Длительный простой влияет на электролитические конденсаторы по всему контроллеру. Эти конденсаторы медленно высыхают во время хранения, и их емкость и ESR (эквивалентное последовательное сопротивление) ухудшаются.

Когда контроллер включается после длительного периода простоя, деградировавшие конденсаторы вызывают нестабильные напряжения питания, которые приводят к периодическим и непоследовательным сигналам тревоги.

Профилактическая замена конденсаторов на платах осей — замена всех электролитических конденсаторов новыми — является рекомендуемой процедурой восстановления перед возвращением в производственную эксплуатацию станка, простаивавшего длительное время.
