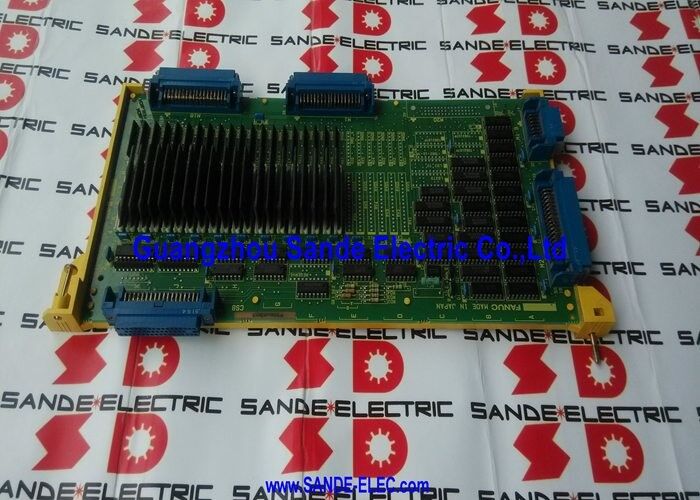

Круговая плата A16B-2200-0090 A16B-22OO-OO9O A16B22000090

A16B-2200-0090 FANUC Серия 15 / 150 4-канальная цифровая панель управления оси 6058 / 6066 Интерфейс привода / PWM / 15-MA / 15-TA / до 16-оси

FANUC серия 15

FANUC Серия 15 (и ее вариант 150) была флагманской платформой FANUC CNC для сложных высокоосевых станков-инструментов в эпоху производства.,Серия 15 была разработана специально для машин с большим количеством осей, ̇ больших станков обработки с поддонами и вращающимися столами, станков обработки с несколькими шпинделями, гибких производственных элементов,и специальных производственных машин для аэрокосмических или тяжелых инженерных компонентов.

A16B-2200-0090 - это одна из панелей управления осью, которая делает эту высокоосевую возможность возможной.Управляющее устройство строит свое число осей в группах от 4 до 16 общих осей при установке четырех досок.

Основные характеристики

Масштабируемость до 16 осей

Одно A16B-2200-0090 обеспечивает 4 осевых канала. Архитектура FANUC серии 15 позволяет сосуществовать несколько осевых плат в одном и том же CNC:

4 оси:Один A16B-2200-0090 компактная конфигурация 15A для 4-осевого станка.

8 осей:Две доски ∙ 4-осевой станкообрабатывающий центр с вращающейся осью поддонов и дополнительными линейными осями.

12 осей:Три доски пригодны для многоосевых поворотных центров или машин со сложными конфигурациями вращающегося стола и головки.

16 осей:Четыре доски - максимальная конфигурация, используемая на очень больших и сложных станках, таких как гибкие системы обработки с несколькими поддонами или специальные секции передатчиков.

Платы в конфигурации с несколькими картами работают независимо, но в рамках одной и той же командной и обратной связи CNC. Каждая плата обрабатывает свои 4 оси;CNC координирует все доски одновременно через систему регистра BASE.

Сценарии применения

Неисправность 4-осной оси центра обработки:В обрабатывающем центре FANUC 15-MA на одной из четырех сервоосей устанавливается сигнализация по оси. После исключения привода и двигателя, источником неисправности определяется панель A16B-2200-0090.Замена восстанавливает неисправный канал оси.

Техническое обслуживание 16-осной пересадочной машины:Большая передающая машина использует четыре панели A16B-2200-0090 для одновременного управления 16 станциями обработки.Неисправная доска заменяется без беспокойства остальные три доски или их оси.

Частые вопросы

Вопрос 1: Может ли A16B-2200-0090 управлять цифровыми сервоприводами серии 15, кроме 6058 и 6066?

A16B-2200-0090 специально разработан для цифровых сервоприводов серии FANUC 6058 и 6066.Новейшая серия сервоприводов FANUC (Alpha, Alpha-i, Beta-i) используют различные коммуникационные интерфейсы (тип-A, тип-B или FSSB) и не совместимы с A16B-2200-0090.

Вопрос 2: Что такое BASE 0, BASE 1 и BASE 2 в серии 15 архитектуры осевой платы?

BASE 0, 1 и 2 являются общими регистрами команд памяти в внутренней шине CNC серии 15.A16B-2200-0090 считывает соответствующий регистр BASE для каждой из своих 4 осей и переводит командные данные в сигналы привода PWMЭта архитектура с отображением памяти позволяет процессору и панели оси обмениваться командами без прямой связи между процессорами.

Вопрос 3: Как устанавливается распределение каналов оси при использовании нескольких плат A16B-2200-0090?

В конфигурации с несколькими панелями серии 15 каждой панели A16B-2200-0090 присваивается номер базовой оси с помощью настроек параметров и физического положения панели в CNC.Первая доска обрабатывает оси 1 ≈ 4, вторая рукоятки осей 5 ≈ 8, и так далее.Параметры распределения осей настроены в таблице параметров осей ЦНК изменение этих параметров неправильно может привести к распределению осей на неправильную доску, вызывая ошибки управления.

Вопрос 4: Подходит ли A16B-2200-0090 для систем серии 15-B или 15-C?

A16B-2200-0090 подтверждается для серии 15-A (модель A) поколения Серии 15-B и 15-C представили различное оборудование для панелей оси в рамках обновленной сервоархитектуры- Подтвердите конкретное поколение модели перед заказом.

Вопрос 5: Что происходит, когда одна из четырех досок A16B-2200-0090 выходит из строя в 16-осной системе?

Только 4 оси, управляемые неисправной доской, вводят тревогу.CNC будет отображать сигналы тревоги для затронутых осейМашина может работать на остальных осях, если это позволяет производственный процесс, пока ремонт организован.
