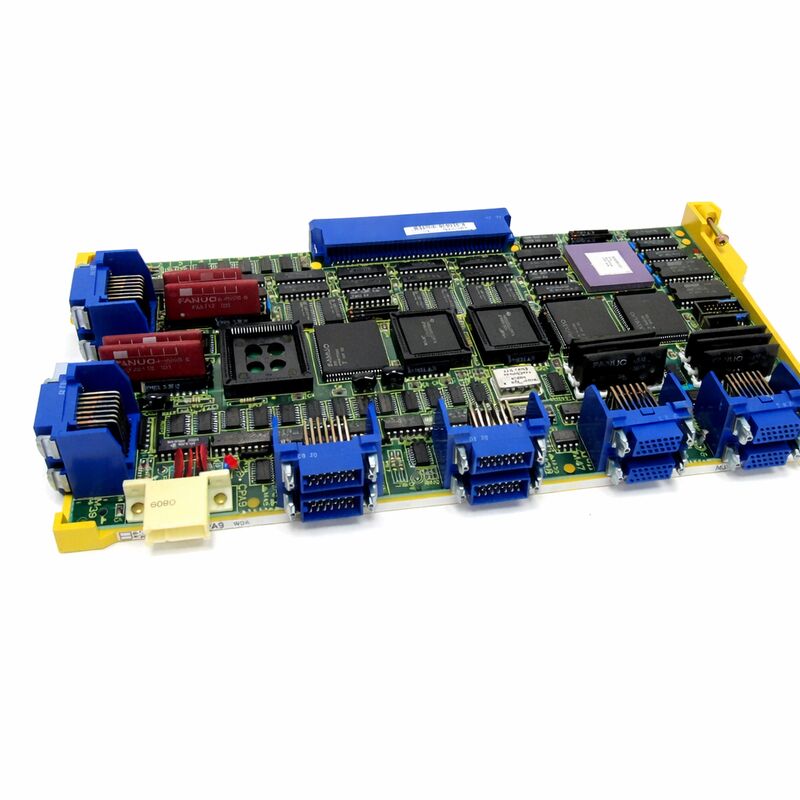

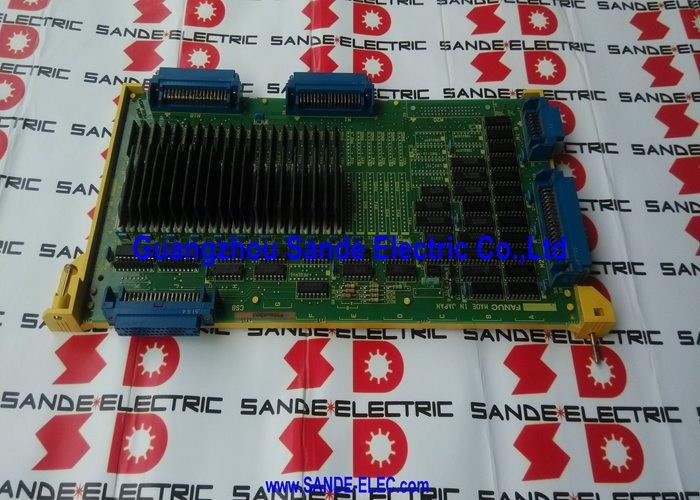

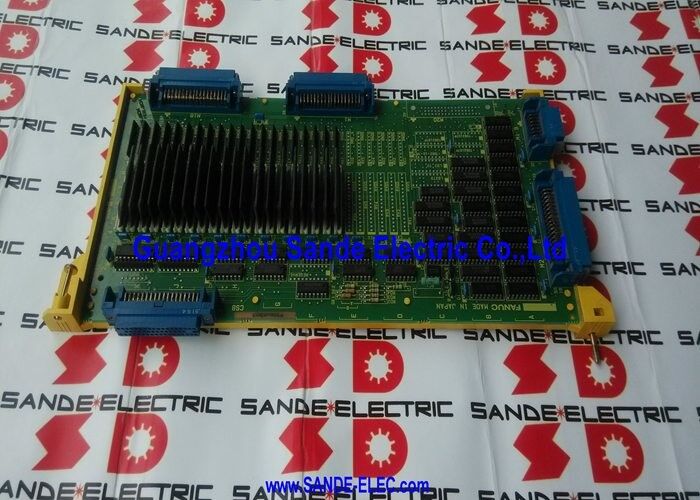

FANUC A16B-1212-0030 | Плата адаптера отдельного датчика серии 15A — Полностью замкнутая обратная связь для 15-MA / 15-TA

Номер детали: A16B-1212-0030

Перекрестная ссылка: A16B12120030

Производитель: FANUC Corporation (Япония)

Тип продукта: Адаптер отдельного датчика — Дополнительная плата

Что делает отдельный датчик — и почему существует эта плата

В стандартной сервооси FANUC обратная связь по положению поступает от энкодера, установленного на валу серводвигателя. ЧПУ считывает показания энкодера, вычисляет фактическое положение и замыкает контур. Такая конфигурация — называемая полузамкнутым контуром — достаточно точна для большинства применений в станках.

Управление с полностью замкнутым контуром добавляет второе устройство обратной связи, установленное непосредственно на подвижном элементе станка: линейную шкалу на столе, индуктосин на поворотной оси или вторичный датчик положения на гайке шарико-винтовой передачи. Фактическое механическое положение станка — а не только угол поворота вала двигателя — передается обратно в ЧПУ. Любое тепловое расширение, ошибка шага шарико-винтовой передачи или прогиб подшипника между двигателем и заготовкой измеряются и корректируются в реальном времени.

A16B-1212-0030 — это аппаратное обеспечение, которое обеспечивает работу этой функции в системах серии 15A. Оно добавляет путь ввода сигнала для отдельного датчика в систему управления ЧПУ — без этой платы система серии 15A не может принимать или обрабатывать сигнал отдельного датчика, и любой параметр, включающий полностью замкнутую обратную связь, вызовет ошибку.

Эта плата подходит для установок FANUC серии 15-MA (обрабатывающий центр) и 15-TA (токарный центр). Это дополнительная плата, которая подключается к аппаратному обеспечению управления серии 15A и обеспечивает дополнительный канал обработки сигналов, необходимый отдельному датчику.

Типичные применения

Прецизионные расточные и координатно-расточные станки, где положение стола должно поддерживаться в пределах микрон независимо от теплового расширения. Крупногабаритные обрабатывающие центры, где ошибка шага шарико-винтовой передачи при полном ходе превысит требуемый допуск детали без компенсации в замкнутом контуре. Шлифовальные станки, использующие обратную связь по индуктосину на оси шлифовального круга. Проекты модернизации, восстанавливающие исходную архитектуру полностью замкнутого контура станка серии 15A после отказа адаптера датчика.

Ключевые характеристики

Часто задаваемые вопросы

В1: ЧПУ серии 15A выдает ошибку, связанную с отдельным датчиком. Является ли A16B-1212-0030 причиной?

Прежде чем предполагать отказ платы, проследите неисправность от датчика наружу. Проверьте кабель линейной шкалы или индуктосина на наличие повреждений и убедитесь в наличии напряжения питания датчика. Осмотрите разъем между кабелем датчика и A16B-1212-0030. Если датчик, кабель и разъем подтверждены как исправные, а ошибка сохраняется, то отказал адаптер платы.

В2: Требуется ли эта плата, если станок использует только обратную связь от энкодера, установленного на двигателе?

Нет. A16B-1212-0030 требуется только тогда, когда станок использует отдельный датчик положения для управления с полностью замкнутым контуром. Система серии 15A, работающая исключительно в режиме полузамкнутого контура — только энкодер двигателя — не требует этой платы и будет нормально работать без нее.

В3: Может ли A16B-1212-0030 работать с любым типом линейной шкалы?

Плата принимает типы сигналов, совместимые с интерфейсом отдельного датчика системы серии 15A — как правило, аналоговые синус/косинус или инкрементные сигналы TTL/дифференциальные прямоугольные сигналы от шкал и индуктосинов. Перед установкой убедитесь, что формат выходного сигнала конкретной шкалы соответствует спецификации входа адаптера.

В4: После замены A16B-1212-0030 на ЧПУ по-прежнему отображается ошибка датчика. Что следует проверить?

Убедитесь, что замененная плата правильно установлена в своем разъеме. Затем проверьте параметры системы серии 15A, которые включают обратную связь от отдельного датчика, на правильность установки — особенно параметр конфигурации оси, определяющий, какие оси используют вход отдельного датчика. Несоответствие параметров вызывает ошибку даже при исправной плате.

В5: Доступен ли A16B-1212-0030 для станка серии 15A, который все еще находится в производстве?

Платформа серии 15 снята с производства компанией FANUC. A16B-1212-0030 поставляется через вторичный рынок промышленного ЧПУ — специализированные компании по продаже устаревших запчастей FANUC и ремонту систем серии 15. Ремонт на компонентном уровне оригинальной вышедшей из строя платы также является жизнеспособным вариантом, когда запасы обменных плат ограничены, поскольку неисправность этих адаптерных плат часто локализована в одном ИС обработки сигналов или разъеме.
