FANUC Управление осью A16B-1211-0270 A16B12110270 A16B-1211-O27O

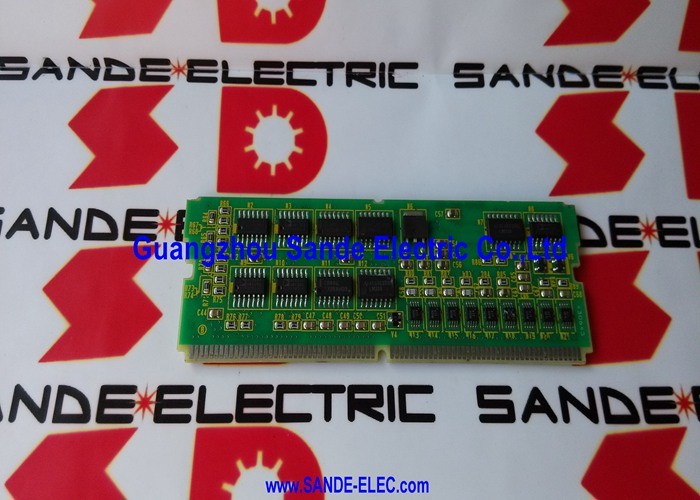

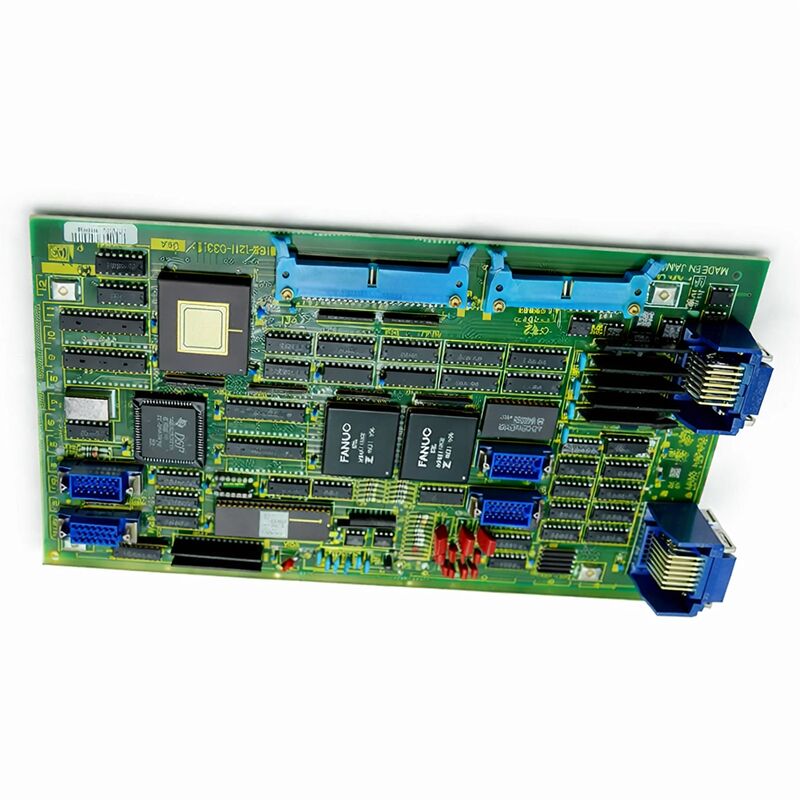

FANUC A16B-1211-0270

Номер части:A16B-1211-0270

Производитель:Корпорация FANUC (Япония)

Тип продукции:Цифровое управление Добавление оси ПКБ 2 оси

Серия доски:A16B-1211

Совместимые системы:Серия FANUC 10 / 11

Обзор

A16B-1211-0270 представляет собой двухосевое цифровое управление с добавлением PCB для систем FANUC серии 10 и 11.Он расширяет возможности оси этих контроллеров, добавив две дополнительные цифровые сервооси в базовую конфигурацию.

В архитектуре FANUC серии 10/11 базовый контроллер управляет набором осей через основную панель управления.доска добавления оси обеспечивает расширение.

Серии 10 и 11 представляли собой высокопроизводительное поколение контроллеров FANUC, предназначенных для требовательных многоосевых станков, включая станки обработки с вращающимися столами.крупные обрабатывающие центры с живым инструментом, и сложные многопутевые настройки.

Дополнительная ось PCB существует потому, что для этих приложений часто требуется больше осей, чем может вместить одна конфигурация панели управления.

Цифровое управление в этом контексте означает, что управление осью работает через цифровой сервоинтерфейс, команды, обратная связь и данные о положении перемещаются в виде цифровых значений, а не аналоговых напряжений.Это был прогресс от более ранних аналоговых сервосистем и обеспечил более точное и повторяемое управление осью.

A16B-1211-0270 реализует этот цифровой интерфейс управления для двух дополнительных осей.

Основные характеристики

Расширение оси в серии FANUC 10/11

Системы FANUC серии 10 и 11 были спроектированы для гибкости.

Дополнительные панели оси увеличили возможности контроллера для обработки вторичных и третичных осей - вращающиеся столы, индексеры, подшпиндели и дополнительные линейные оси на сложных станках-инструментах.

Доска для добавления оси не работает самостоятельно.

Он работает в координации с главной панелью управления, принимая интерполированные команды движения и управляя сервокоммуникацией для своих назначенных осей.

Планирование движения CNC выполняется централизованно; выполнение этих команд движения для дополнительных осей выполняется этой доской.

Две оси на одной доске - это эффективная конфигурация для этого приложения.

Машины, которые нуждались в трех или четырех дополнительных осях, могли устанавливать несколько дополнительных осей или комбинировать эту доску с другими вариантами расширения.

Карта занимает один слот в стойке контроллера и добавляет два полностью функциональных цифровых сервоканала.

Цифровой сервоинтерфейс, что он контролирует

Каждый канал оси на A16B-1211-0270 обрабатывает путь связи к сервоусилителю для этой оси.CNC посылает ссылки на положение на сервоусилителя через высокоскоростную серийную связь.

Усилитель выполняет петлю позиции локально, используя обратную связь от кодера двигателя.

Доска добавления оси реализует сторону CNC этой последовательной связи для ее двух осей.

Он генерирует командные данные, которые получают сервоусилители, и обрабатывает полученные данные обратной связи.

Доска также участвует в интерполяции CNC для осей, которые движутся в скоординированных путях с другими осями, время команд положения должно быть синхронизировано по всем осям.

Доска дополнительной оси координируется с главной панелью управления для достижения этой синхронизации.

Поиск источников для платформы Legacy

Серии 10 и 11 представляют собой зрелое поколение FANUC.

Эти контроллеры были изготовлены для рынка станковых и поворотных центров в то время, когда многоосевое цифровое сервоуправление стремительно развивалось.Многие машины, в которые они были установлены, до сих пор производственны.

FANUC больше не производит новые платы серии A16B-1211 для платформы серии 10/11.

Доступные запасы поступают из избытка новых запасов, отремонтированных досок с выведенных из эксплуатации машин и отремонтированных агрегатов.

Для производственных машин, в которых панель дополнительной оси является единственной точкой отказа для конкретных осей машины, хранение проверенной запасной части внутри компании исключает время закупки из любого будущего сценария ремонта.

Частые вопросы

Вопрос 1: Третья и четвертая оси на сигнализации серии 11 машины с ошибкой серво. Первые две оси нормальны.

A servo alarm isolated to the axes controlled by the add axis board — with the main axes operating normally — is strongly indicative of an add axis board fault or a fault in the servo amplifiers connected to that board.

Сначала проверьте сигнализацию сервоусилителя для каждой затронутой оси.

Если усилители чисты, и только CNC сигнализирует на этих осях, доска добавления осей становится основным подозреваемым.

Вопрос 2: Можно ли запрограммировать и интерполировать оси с A16B-1211-0270 с осями на главной доске?

Оси на доске дополнительной оси полностью интегрированы в управление движением ЦНК. Они участвуют в скоординированной многоосной интерполяции с осями главной доски.

CNC рассматривает все оси как часть единой системы движения, независимо от того, какая плата управляет сервокоммуникацией каждой оси.

Вопрос 3: Доска с добавленной осью была заменена. Оси, которыми она управляет, нормально, но позиционирование смещено. Почему?

Сдвиг положения после замены доски с добавленной осью обычно указывает на то, что параметры сервоусилителя для этих осей необходимо проверить или восстановить.Некоторые данные позиционирования или параметры компенсации могут находиться в усилителе или в памяти параметров CNC.

Подтвердить, что резервное копирование параметров CNC завершено и что параметры оси для затронутых осей соответствуют предыдущей конфигурации.

Вопрос 4: Может ли другой вариант A16B-1211 заменить A16B-1211-0270?

Различные номера суффиксов в серии A16B-1211 указывают на различные функции.

Другие числа суффиксов в серии - различные типы платы

Только суффикс -0270 является правильной заменой для 2-осной цифровой функции добавления оси.

Вопрос 5: Как должен быть протестирован A16B-1211-0270 перед установкой в рабочую машину?

Перед установкой доску можно визуально проверить на предмет повреждения компонентов, состояния соединителей и коррозии.

Функциональное испытание требует использования среды контроллера серии 10/11 ∙ панель не может быть независимо испытана вне системы, для которой она предназначена.

Поставщик, который поставляет платы, испытанные в рамках системы серии 10/11, обеспечивает больше уверенности, чем плата, которая была проверена, но не питается под нагрузкой.

Если это возможно, испытайте заменяющую плату на контролере известного качества, прежде чем приступить к установке на производственную машину.
