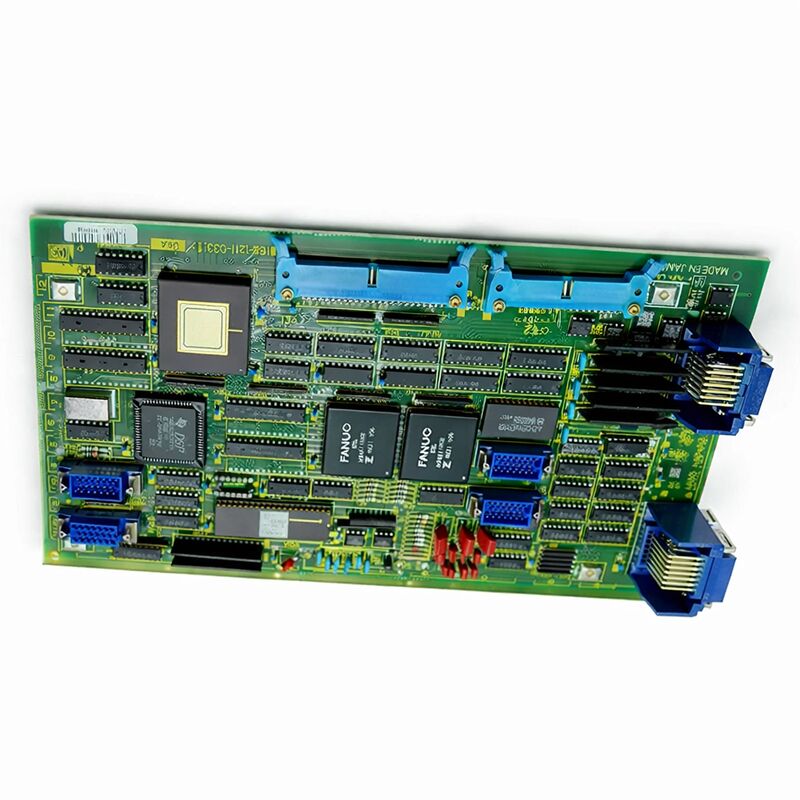

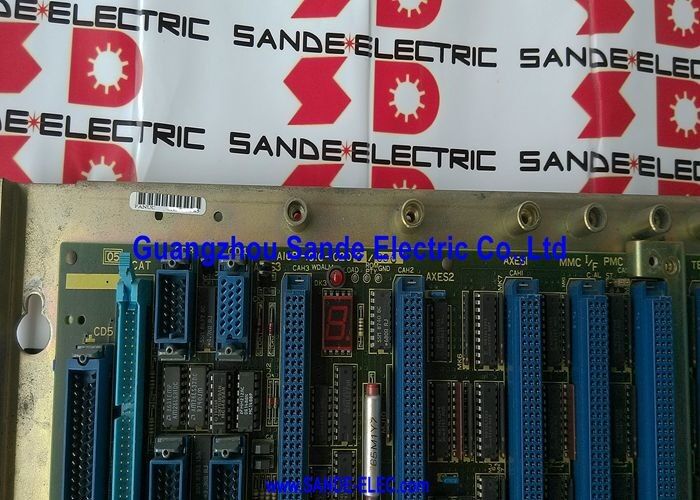

FANUC A16B-1211-0270 | Система 10 / 11 Цифровая плата расширения осей — 2 оси, производство Япония

Номер детали: A16B-1211-0270

Производитель: FANUC Corporation (Япония)

Тип продукта: Цифровая плата расширения осей (2 канала)

Серия плат: A16B-1211

Совместимые системы:FANUC System 10, System 11

Количество осей: 2 (дополнительные оси)

Описание: Плата расширения осей 10/11, 2 оси

Обзор

A16B-1211-0270 — это плата управления двумя дополнительными осями для ЧПУ-контроллеров FANUC System 10 и System 11. Это плата расширения, а не автономный контроллер, которая увеличивает количество осей в существующих конфигурациях ЧПУ System 10/11, обеспечивая цифровое сервоуправление для двух дополнительных осей.

Добавление этой платы к базовой установке System 10/11 позволяет станкам, требующим больше управляемых осей, чем обеспечивает стандартная конфигурация, работать в рамках той же проверенной платформы контроллера.

FANUC System 10 и System 11 были высокопроизводительными платформами ЧПУ, разработанными для сложных задач обработки — больших обрабатывающих центров, многопаллетных производственных линий и станков, требующих скоординированного многоосевого движения.

Количество осей базового контроллера часто было достаточным, но самые требовательные конструкции станков нуждались в дальнейшем расширении. A16B-1211-0270 обеспечивала это расширение двумя дополнительными цифровыми управляемыми осями.

Плата взаимодействует с цифровыми сервоприводами своего времени. Станки System 10/11 обычно использовали цифровые приводы серии FANUC S и аналогичные, а плата расширения осей имела цифровой интерфейс, соответствующий этим приводам.

Две дополнительные оси, обслуживаемые этой платой, полностью интегрированы в систему ЧПУ — они участвуют в скоординированном движении с основными осями, отображаются в программе детали как стандартные управляемые оси и реагируют на те же команды G-кода, что и любые другие оси в системе.

Ключевые характеристики

Архитектура System 10/11 и расширение осей

FANUC System 10 и System 11 входили в линейку продуктов, которая позиционировала FANUC на верхнем сегменте рынка ЧПУ в свое время. Эти контроллеры приводили в действие большие, мощные станки — станки с большими рабочими зонами, высокой скоростью съема материала и высокими требованиями к точности.

Архитектура расширения осей была сознательным дизайнерским решением: создав базовый контроллер с определенным количеством осей и предоставляя платы расширения для приложений, требующих большего, FANUC создала гибкую платформу, которая могла обслуживать широкий спектр конструкций станков без необходимости принципиально разных контроллеров.

A16B-1211-0270 добавляет две оси к конфигурации System 10/11.

В станке, использующем эту плату, логика интерполяции контроллера одновременно координирует все оси — как основные оси с плат основного контроллера, так и дополнительные оси с этой платы расширения.

Программа детали работает со всеми осями как единая система. Контур, требующий одновременного движения по четырем или более осям, выполняется со всеми осями, движущимися скоординированно, независимо от того, какая физическая плата управляет каждой осью.

Цифровой интерфейс на этой плате был ключевой особенностью. Цифровое управление осями обеспечивало лучшую помехоустойчивость и более стабильное поведение по сравнению с более ранними аналоговыми интерфейсами осей.

В сложной электрической среде большого шкафа ЧПУ — с силовыми кабелями двигателей, кабелями обратной связи от энкодеров и кабелями управляющих сигналов, проложенными в непосредственной близости — целостность цифрового сигнала была практическим преимуществом.

Плата оси как критически важная подсистема

С точки зрения станка, плата расширения осей не является дополнительным элементом — на станках, разработанных с учетом ее функции, она так же важна, как и плата основного контроллера. Станок, разработанный для одновременной пятиосевой обработки, не может выполнять свои предполагаемые операции только с тремя управляемыми осями.

Когда A16B-1211-0270 выходит из строя, две обслуживаемые ею дополнительные оси становятся недоступными, а возможности станка сокращаются до того, что позволяет оставшееся количество основных осей.

Эта критичность означает, что наличие проверенного запасного комплекта является разумным для операций, где станки System 10/11 участвуют в производственных графиках, которые не могут легко перенести незапланированные простои.

Плата достаточно старая, поэтому для ее замены при необходимости может потребоваться время ожидания.

Проактивное управление запасами позволяет избежать ситуации, когда отказ платы приводит к длительному простою станка.

Обслуживание плат такого возраста

A16B-1211-0270 — это продукт эпохи FANUC System 10/11 — платы, которым сейчас несколько десятилетий. Электронные компоненты стареют. Электролитические конденсаторы, которые присутствуют в схемах кондиционирования питания и обработки сигналов на этой плате, имеют ограниченный срок службы, измеряемый годами при условиях эксплуатации в шкафу ЧПУ-контроллера.

Плата, демонстрирующая нестабильное поведение — периодические сбои осей, сигналы тревоги, которые появляются и исчезают без явной механической или электрической причины — часто проявляет ранние признаки деградации конденсаторов. Это признак возраста, а не катастрофического отказа, и его часто можно устранить путем восстановления на уровне компонентов.

Замена электролитических конденсаторов платы новыми компонентами той же спецификации восстанавливает кондиционирование источника питания и может вернуть плату к надежной работе на многие годы.

Восстановление платы является экономичным вариантом для компонентов такого возраста и редкости.

Учитывая, насколько трудно найти платы для замены оригинальной спецификации, профессионально восстановленная и функционально протестированная плата является ценным ресурсом.

Часто задаваемые вопросы

В1: На обрабатывающем центре System 11 4-я и 5-я оси выдают сигнал тревоги при включении. Первые три оси работают нормально. Является ли A16B-1211-0270 вероятной причиной?

Одновременный отказ обеих осей, обслуживаемых платой расширения, при нормальной работе основных осей является характерным признаком отказа платы расширения осей. Обе отказавшие оси имеют общую плату A16B-1211-0270.

Если сервоприводы и двигатели 4-й и 5-й осей исправны, то плата расширения является основным подозреваемым.

Подтвердите, проверив, полностью ли подключен разъем платы, прежде чем делать вывод о выходе платы из строя.

В2: Только одна из двух осей на A16B-1211-0270 генерирует сигнал тревоги. Другая ось расширения работает нормально. Указывает ли это на плату или на привод/двигатель?

Сбой одной оси на плате расширения с двумя осями более неоднозначен. Если плата имеет сбой в одноканальной схеме (входная схема или выходной драйвер для этого конкретного канала), плата может отказать в одной оси, в то время как другая остается работоспособной.

Однако сбои одной оси чаще указывают на неисправность привода, двигателя или кабеля на этой конкретной оси.

Протестируйте привод и двигатель на неисправной оси, прежде чем делать вывод о выходе платы из строя. Если внешние компоненты исправны, то отказала одноканальная схема платы.

В3: После многих лет надежной работы дополнительные оси начали периодически показывать ошибки положения, которые исправляются сами собой. Сигнал тревоги не генерируется. Что происходит?

Самокорректирующиеся ошибки положения без генерации сигналов тревоги предполагают периодические помехи сигнала в пути расширения оси, а не полный отказ компонентов.

Наиболее вероятные причины: разъем с развивающимся контактным сопротивлением, стареющий конденсатор на плате, вызывающий периодические сбои питания, которые приводят к кратковременным нарушениям управляющего сигнала, или кабель с прерывистым соединением.

Осмотрите и переподключите все разъемы в пути расширения оси.

Если состояние сохраняется после обслуживания разъемов, следующим объектом внимания являются конденсаторы платы.

В4: Плата A16B-1211-0270 была снята и осмотрена. Несколько электролитических конденсаторов имеют видимое вздутие или утечку электролита. Можно ли отремонтировать плату?

Видимое вздутие или утечка электролитических конденсаторов указывает на то, что конденсаторы вышли из строя и должны быть заменены. Это устранимое состояние.

Поврежденные конденсаторы следует выпаять и заменить новыми конденсаторами той же или эквивалентной спецификации.

Плата должна быть очищена от остатков электролита, который является химически активным и может повредить дорожки печатной платы и соседние компоненты, если его оставить.

После замены конденсаторов плата должна быть функционально протестирована перед повторной установкой. Этот ремонт эффективно восстанавливает плату.

В5: Станок System 11 выводится из эксплуатации. Можно ли использовать A16B-1211-0270 в станке System 10, которому также требуется расширение осей?

System 10 и System 11 оба указаны в совместимости A16B-1211-0270.

Возможность прямой установки платы, снятой с установки System 11, в станок System 10 зависит от конкретных конфигураций контроллера и любых требований к версии оборудования или программного обеспечения, которые могут отличаться между двумя установками.

Проверьте, совместимы ли параметры назначения осей в целевом станке с платой, и убедитесь в отсутствии различий в аппаратной конфигурации между интерфейсами расширения осей System 10 и System 11 перед установкой.
