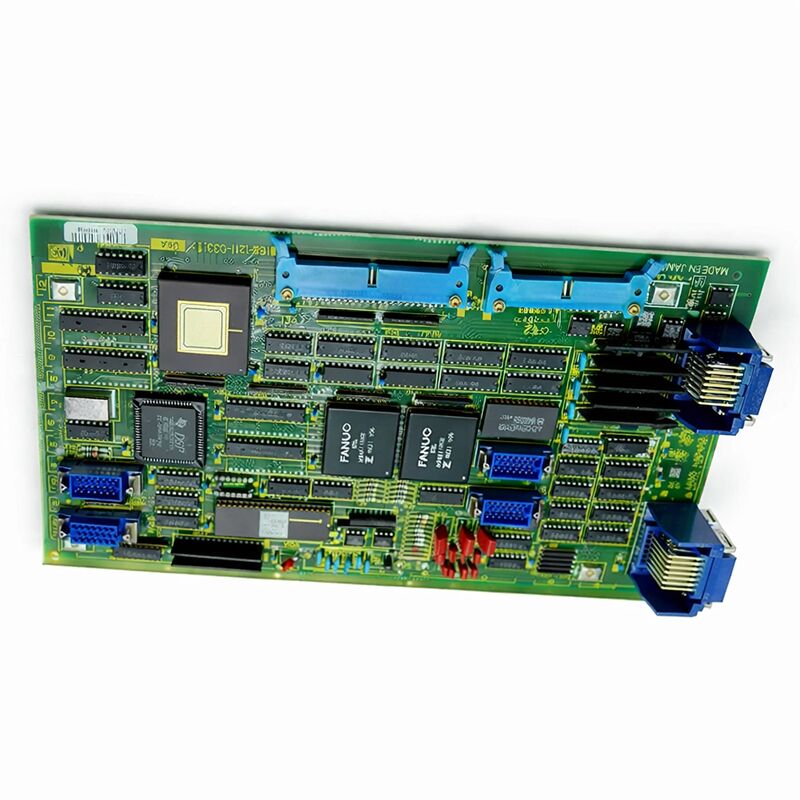

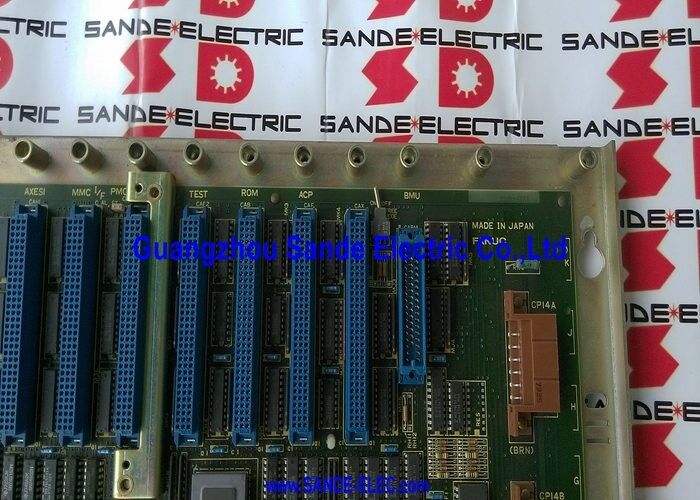

Круговая плата A16B-1210-0450 A16B12100450 A16B-121O-O45O

FANUC A16B-1210-0450∙ Дополнительный резюмерирующий PCB ∙ Система 11, двойной резюмерирующий вход, Япония

Номер части:A16B-1210-0450

Производитель:Корпорация FANUC (Япония)

Тип продукции:Печатные платы для резюмеров дополнительной оси (тип R,R)

Серия доски:A16B-1210

Входы резюмера:2 (двойной резюме)

Совместимые системы:Система FANUC 11 (11A)

Обзор

A16B-1210-0450 является дополнительным резюмером оси PCB для управления FANUC System 11 CNC.Он обеспечивает двойные входы обратной связи рельсора принимая сигналы о положении и скорости от двух рельсоров типа преобразователей, подключенных к дополнительным оси за пределами базовой конфигурации контроллера.

Плата обрабатывает эти сигналы резюмеров в полезные данные о положении и скорости для алгоритма управления осью CNC.

Резульверная обратная связь была стандартной технологией определения положения для систем оси FANUC в поколении Системы 11.Резолюторы - это прочные электромеханические преобразователи, которые преобразуют угол вала в аналоговые электрические сигналы.

Они не имеют полупроводниковых компонентов, подвергающихся воздействию окружающей среды, и лучше переносят вибрации, изменение температуры и загрязнение, чем оптические кодеры.Машины эпохи Системы 11 FANUC широко использовали обратную связь рельсора как на стандартной, так и на дополнительной оси.

Доска для добавления оси для системы 11 отвечает конкретной потребности в конфигурации машины.

Базовый контроллер Системы 11 обрабатывал основной набор осей.

Когда для станка-инструмента требовались дополнительные оси ∙ четвертая или пятая ось, вращающийся стол, вспомогательная линейная ось ∙ A16B-1210-0450 обеспечивал обратный контакт для этих дополнительных позиций.Без этой доски, дополнительные оси не имеют пути обратной связи положения с CNC.

Основные характеристики

Отзывы резюмеров о технологиях

Резолюторы работают по принципу трансформатора, первичная обмотка на роторе получает сигнал возбуждения, две вторичные обмотки на статоре, смещенные на 90 градусов,производить выходные напряжения пропорционально синусу и косинусу угла вала.

Соотношение этих двух выходов определяет положение уникально в пределах одного оборота.

Эта обработка сигнала является основной функцией A16B-1210-0450.

Сигналы приходят в виде аналогового напряжения, схема преобразования синус-козин читает амплитуды, вычисляет угол,отслеживает постепенные изменения для определения полного положения, и передает результат в программное обеспечение управления осью CNC в виде подсчета позиций.

Каждый из двух входов резюме на этой плате независим.

Ресульвер оси 1 подключается к одному вводу, ресульвер оси 2 - к другому.

Система FANUC 11 Контекст

FANUC System 11 was a high-capability CNC platform for its generation — designed for machining centres and complex turning centres that required more axes and more processing power than simpler controllers could provide.

Система использовала модульную архитектуру платы, где различные функциональные платы - главный процессор, дополнительная ось, опционные платы - занимали слоты в стойке контроллера.

Серия A16B-1210 охватывает семейство опционных и дополнительных оси для этого поколения контроллеров.

-0450 - это вариант резюмера ?? для машин, дополнительные оси которых используют обратную связь резюмера.

Машины, использующие обратную связь импульсного кодера (кодера) на дополнительных осях, используют различные варианты плат в одной серии.

Машины системы 11 остаются в эксплуатации на объектах, которые поддерживают свое производственное оборудование.

Ремонтные детали для этого поколения контроллеров все чаще поступают из избыточного и обновленного инвентаря, а не из нового производства.

Неправильный диагноз ∙ Когда этот совет подозревается

Ошибка оси, которая изолирована специально от дополнительных осей причем основные оси работают нормально

A16B-1210-0450 покрывает интерфейс обратной связи для двух дополнительных осей резюмера.

Если эти оси показывают ошибки позиции, дрейф или сервоалармы, в то время как основные оси не затронуты, эта плата является одним из первых аппаратных средств для исследования.

Перед заменой панели проверьте кабели резюмеров на наличие повреждений, подтвердите, что соединитель сидит,и измерить сигнал возбуждения резюмера на резюмера соединителей платы.

Если возбуждение присутствует, а выходы резюмеров правильные, но CNC все еще сигнализирует, то может быть ошибка в конверсионной схеме платы.

Частые вопросы

Вопрос 1: на четвертой оси машины Системы 11 показана сервосигнализация. Первые три оси в порядке. Может ли ошибка быть в A16B-1210-0450?

Сервосигнализация, изолированная от осей, обслуживаемых панелью дополнительной оси, с нетронутыми первичными осями, соответствует неисправности этой панели или пути обратной связи резюмера.Сначала проверьте кабели резюмеров и их разъемы..

Если кабели не повреждены, а сам резюмерирующий устройство испытывает ошибки, то следующим подозреваемым будет резюмерирующее устройство.

Вопрос 2: Можно ли тестировать резюмера независимо от A16B-1210-0450?

Применить правильную частоту возбуждения и напряжение к первичной обмотке рельсора и измерить синус и косинус выходов.амплитуды выхода должны отражать синус и косинус этого угла.

Если выходы резюмеров верны, а плата по-прежнему сообщает об ошибке, то ошибка в плате. Если выходы резюмеров неверны или отсутствуют, ошибка в резюмере или его кабеле.

Вопрос 3: Может ли эта плата быть прямо взаимозаменяемой между различными блоками системы 11 CNC?

A16B-1210-0450 функционально определяется типом ввода резюмера (двойной резюмером) и его совместимостью с архитектурой Системы 11.

Если на заменной плате имеется один и тот же номер детали, это аппаратно-совместимая замена.

После установки подтвердите, что параметры оси для дополнительных осей установлены правильно

Вопрос 4: Машина использует обратную связь резюме на основных осях и кодеров на дополнительных осях.

Если дополнительные оси используют обратную связь импульсного кодера (кодера),требуется другой вариант A16B-1210, соответствующий типу интерфейса кодера.

Проверьте этикетку существующей доски, прежде чем купить замену.

Q5: Как хранить эту доску в качестве запасной?

Хранить в антистатической упаковке при комнатной температуре в сухой среде.

Планшеты не содержат батареи и не деградируют за пределами нормального старения компонентов.

Перед установкой проверяйте краевой соединитель и входные соединители резюмера на предмет окисления, если доска находилась в хранилище в течение длительного периода.
