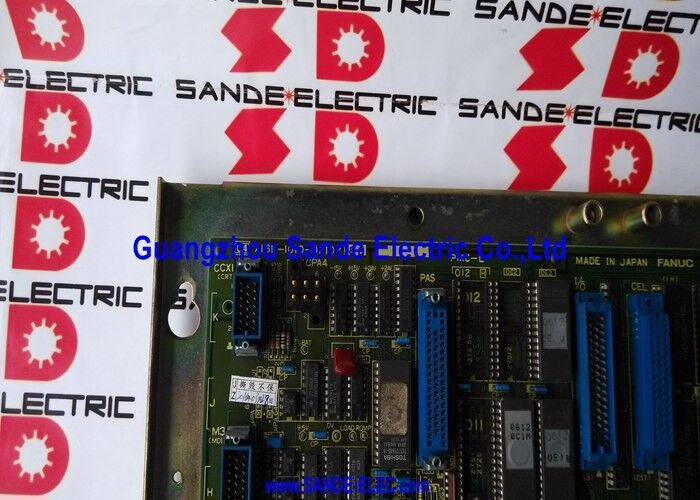

Контрольная панель оси A16B-1210-0430 A16B12100430 A16B-121O-O43O

A16B-1210-0430∙ FANUC Серия 10/11 Двойная аналоговая плата для добавления оси ∙ 2-осе / импульсный кодер × 2 / 5 & 6-осе / 10-М / 10-Т / F11 / F110

Расширение количества осей Что означает "добавить оси"

Платформы FANUC серии 10 и серии 11 предназначены для многоосевых станков-инструментов.Но некоторые машины требуют больше осей, чем базовая конфигурация обеспечивает:

К примеру, двухбашенный станковой станковой станковой станковой станковой станковой станковой станке нужны четыре оси: X1, Z1 для первой башни и X2, Z2 для второй.Эти приложения превышают две или три оси главные ручки CNC-площадки в одиночку.

A16B-1210-0430 - это расширительная доска, которая закрывает этот пробел.Подключение этой платы в CNC добавляет два дополнительных аналоговых ося каналов к системе, расширяя CNC от его базового ося счету к более высокому количеству, требуемому машиныС установкой A16B-1210-0430 становится возможным использование 4-осной машины из 2-осной базовой системы или 5-осной и 6-осной конфигурации.

Основные характеристики

Приложения

A16B-1210-0430 наиболее часто встречается в двух типах машин:

Свинцовые станки с двумя башнями:Две башни-инструменты, каждая со своей осью X и Z. Планшетом основной оси управляется первая башня (X1, Z1).позволяющий синхронизированный или независимый поворот с двумя башнями в одном проходе машины.

5-осевые станки:Три линейные оси от основной доски; A16B-1210-0430 добавляет 4-ю и 5-ю вращающиеся оси (обычно A и B или B и C).Эта конфигурация позволяет одновременное 5-осевое контурное оформление для сложных аэрокосмических и штампованных/формовых компонентов.

Сценарии применения

Неисправность оси токарного станка с двумя башнями:С помощью станкового токарного станка с двумя башнями на X-осе второй башни возникает сигнализация.Замена доски восстанавливает работу второй оси башни.

5-осевой станции 5-осевой сигнализации:Обработка центра с управлением FANUC серии 10-MF вызывает постоянную сервосигнализацию на 5-ой оси.Площадка A16B-1210-0430 для дополнительной оси определена как ошибка.- Замена доски решит проблему.

Частые вопросы

Вопрос 1: Можно ли использовать A16B-1210-0430 с ЧПУ серии 12 или 16?

A16B-1210-0430 специально разработан для аналоговых платформ серии 10 и серии 11/110.Цифровые системы FANUC серии 12 и более поздних используют различные архитектуры панелей оси и различные панели дополнительной оси. A16B-1210-0430 не совместим с цифровыми осями интерфейсов CNC.

Вопрос 2: Какие сервоприводы постоянного тока совместимы с A16B-1210-0430?

Карта имеет интерфейс с усилителями управления скоростью постоянного тока серии M от FANUC, в частности, моделями 6047 и 6050.Это были сервоприводы постоянного тока последнего поколения в ассортименте продукции FANUC до перехода на сервоприводы переменного токаПланшет также работает с первым поколением сервоприводов FANUC AC для серии 10. Позднее цифровые приводы FANUC AC (серия Alpha, Beta) не совместимы с этой аналоговой интерфейсной платой.

Вопрос 3: влияет ли удаление A16B-1210-0430 на каналы основной оси?

No A16B-1210-0430 - это чисто аддитивная доска, она добавляет два осевых канала в систему, не влияя на существующие оси главной доски.Удаление или замена A16B-1210-0430 не прерывает 2- или 3-осевых каналов главной доскиТолько две дополнительные оси (обычно 5-я и 6-я) затронуты статусом этой доски.

Вопрос 4: Как расположить A16B-1210-0430 в стойке контроллера CNC?

Доска подключается к определенному слоту в стойке контроллера CNC серии 10/11 - слоту, предназначенному для дополнительного модуля оси.Положение слота указано в руководстве по подключению оборудования FANUC серии 10/11Коннектор края платы соединяется с задней плоскостью стойки; кабели сервопривода подключаются к коннекторам передней панели платы для аналогового выхода и сигналов обратной связи импульсного кодера.

Q5: Какие параметры CNC необходимо установить после установки заменного A16B-1210-0430?

Параметры для дополнительных осей: тип оси (линейная или вращающаяся), направление движения, разрешение кодера импульсов (импульсы на обороты двигателя), присвоение названия оси,и сервоцепочки прибыли must должны быть проверены после заменыОни хранятся в основной памяти параметров CNC и не изменяются самой заменой платы.подтверждение настройки параметров перед возвращением машины в производство обеспечивает правильное поведение дополнительных осей с установкой новой доски.
