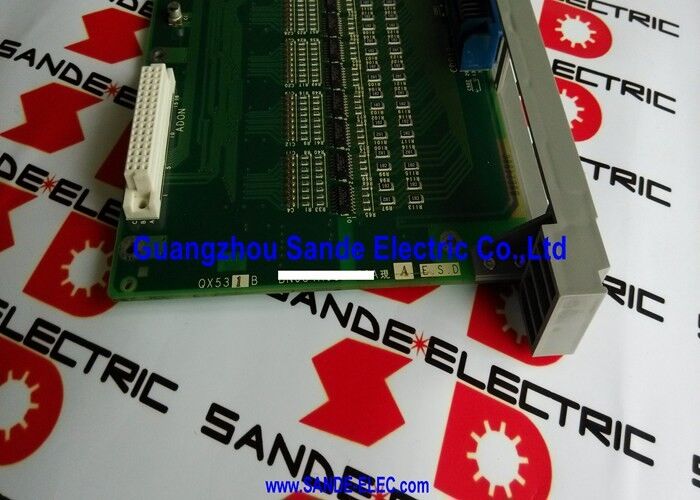

ODM PLC Программируемый логический контроллер Mitsubishi PCB Board QX531B

Mitsubishi QX531B. MELDAS 500 (M500) Интерфейс ввода/вывода ПКБ

Номер части:QX531B

Ссылки:A52531 / BN634A639G52A

Производитель:Mitsubishi Electric (Япония)

Сигнальный шлюз для MELDAS 500

QX531B - это интерфейсная плата ввода/вывода для системы MELDAS 500 (M500) от Mitsubishi.эта плата служит точкой связи между контроллером CNC и устройствами на уровне поля машины , выходы реле, соленоиды, сигналы блокировки, обратная связь с заменой инструмента и I/O панели оператора.

Когда определенный набор каналов ввода/вывода перестает реагировать, а остальная часть машины работает нормально, QX531B, обслуживающий эти каналы, является основным подозреваемым.MELDAS 500 CNC от Mitsubishi генерирует коды тревоги, связанные с вводом/выводом, когда входные сигналы не принимаются в ожидаемом окне, а код сигнализации указывает, какая группа сигналов не работает, указывая прямо на ответственную доску.

QX531B перечислен в системе деталей Mitsubishi под тремя обозначениями: QX531B (собственное обозначение правления), A52531 (альтернативная ссылка Mitsubishi),и BN634A639G52A (полный идентификатор этикетки)Все они относятся к одному и тому же собранию.

Установленная основа и долговечность

Платформа MELDAS 500 была широко установлена в обрабатывающих центрах и обрабатывающих центрах с конца 1980-х по 1990-е годы.Машины, оснащенные управляющими устройствами M500, по-прежнему производятся во многих предприятияхQX531B, как оригинальная плата Mitsubishi для этой платформы, поставляется через промышленный рынок послепродажных изделий в качестве основного канала поставок для замены блоков.

Основные характеристики

Частые вопросы

Вопрос 1: MELDAS 500 показывает коды сигнализации I/O на определенных каналах.

Удостоверьтесь, что подача 24VDC на панель ввода/вывода соответствует спецификации.Напряжение питания, выходящее за пределы допустимого диапазона (обычно ± 10% от 24 В), препятствует правильному переключению сигнала без указания на неисправность платы. Также проверяйте проводку к пострадавшим терминалам на предмет повреждений, свободных соединений или контакта с коррозией.

Вопрос 2: являются ли QX531B, A52531 и BN634A639G52A одной и той же доской?

Да все три обозначения относятся к одной и той же физической сборке платы. QX531B является основным идентификатором платы; A52531 является альтернативной ссылкой на части Mitsubishi;BN634A639G52A - это полное обозначение на этикетке, напечатанное на самой доскеПри заказе, чтобы избежать путаницы, подтвердите, какое обозначение указано на этикетке установленной доски.

Вопрос 3: требуется ли замена QX531B каких-либо изменений параметров CNC?

Нет. QX531B - это интерфейсная плата для ввода/вывода сигналов. Она не содержит никаких параметров CNC. Конфигурационные данные находятся на контроллере MELDAS 500.CNC возобновляет нормальную работу ввода/вывода без реконфигурации.

Вопрос 4: Машина находится в холодном состоянии в течение трех лет. QX531B подозревается в причинении сбоев в вводе и выводе после перезагрузки. Что следует проверить?

Проверьте все контакты соединителей на планете на окисление от длительного хранения, особенно соединителей полевой проводки и соединителя платы-назад..Также проверяйте симптомы старения электролитического конденсатора ≈ температурно-зависимые периодические сбои ввода/вывода (сбои, возникающие после нагрева) часто вызваны деградацией конденсатора.Если неисправности постоянны и не связаны с температурой, заменить доску.

Q5: Где QX531B?

Специализированные компании по ремонту ЦНК Mitsubishi и дилеры промышленного послепродажного оборудования имеют биржевые запасы для досок эпохи MELDAS 500.Подтвердить соответствие таблицы QX531B или одной из ее перекрестных ссылок перед принятием поставки.
