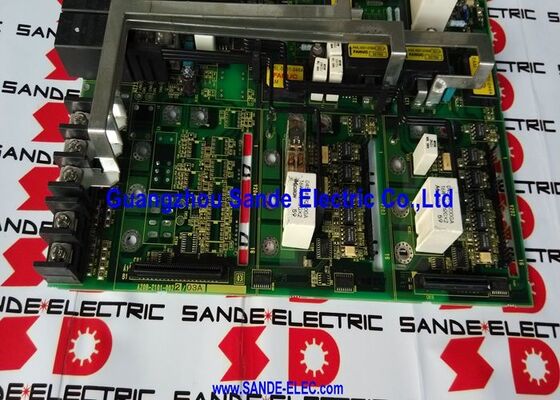

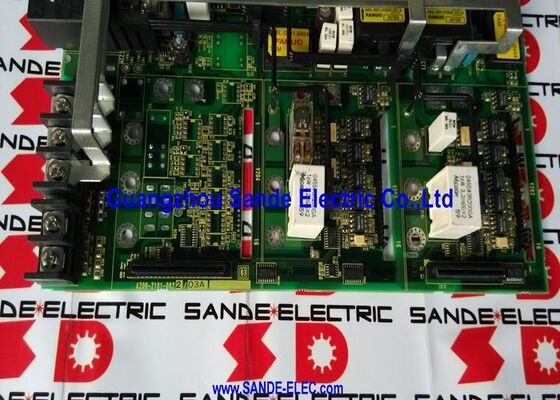

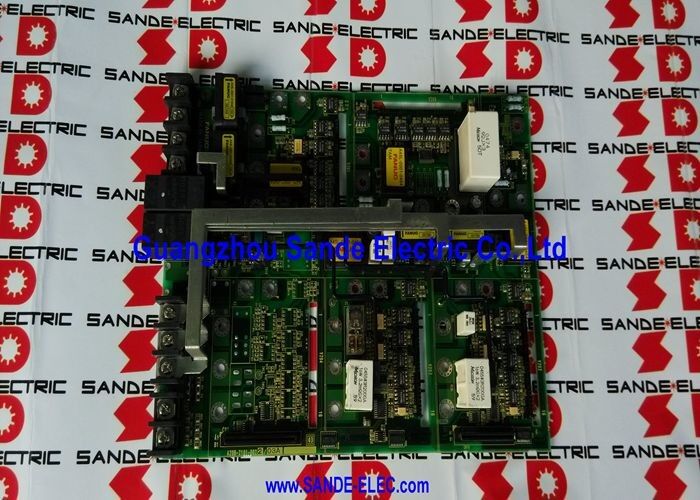

FANUC A20B-2101-0022 | Базовая плата сервоусилителя — плата управления серво- и шпиндельного усилителя ЧПУ

Номер детали: A20B-2101-0022

Перекрестная ссылка: A20B-2101-0021 (связанный вариант)

Производитель: FANUC Ltd. (Япония)

Тип продукта: Базовая плата сервоусилителя — плата управления

Серия продукта: A20B-2101

Основа управления привода

A20B-2101-0022 — это базовая плата — основная плата управления — внутри блока серво- или шпиндельного усилителя FANUC. В архитектуре усилителей FANUC платы серии A20B-2101 функционируют как уровень управления усилителя: они обрабатывают команды скорости и крутящего момента от ЧПУ, кондиционируют сигналы обратной связи энкодера, выполняют контуры регулирования тока и управляют сигналами переключения силового каскада.

Плата A20B-2101 отличается от силовой платы (которая отвечает за высоковольтную выпрямление и переключение IGBT). Базовая плата работает при низком напряжении, обрабатывая управляющие сигналы и данные обратной связи с высокой скоростью. При выходе из строя базовой платы усилитель теряет свою логику управления — привод не может регулировать ток, следовать командам положения или защищать двигатель от перегрузки по току. Сбои привода обычно проявляются немедленно при включении питания или при первой команде запуска.

A20B-2101-0022 документируется вместе с A20B-2101-0021 как связанный вариант, обслуживающий те же области применения усилителей. Обе являются базовыми платами для одного семейства усилительных блоков FANUC, причем обозначения 0022 и 0021 отражают различия в аппаратной ревизии или конфигурации приложений в рамках серии.

Серия A20B-2101 в архитектуре усилителя

Серво- и шпиндельные усилители FANUC (серии Alpha и предыдущие) построены на основе силового модуля и блока платы управления. Серия A20B-2101 занимает роль платы управления:

• Получает команды скорости/крутящего момента от ЧПУ через последовательную шину сервопривода (FSSB) или аналоговый интерфейс
• Обрабатывает обратную связь энкодера двигателя для расчета положения и скорости
• Выполняет алгоритм регулирования тока
• Генерирует сигналы управления затвором для силового каскада IGBT
• Реализует аппаратную защиту: от перегрузки по току, перенапряжения, перегрева

Неисправная A20B-2101-0022 с исправным силовым каскадом подлежит ремонту — плата управления может быть заменена без прикосновения к высоковольтным компонентам.

Основные характеристики

FAQ

В1: Сервоусилитель FANUC показывает аварийный сигнал AL-02 (ошибка параметра) или AL-09 (аварийный сигнал оси) немедленно при включении питания. Может ли A20B-2101-0022 быть причиной?

Да. Аварийные сигналы, появляющиеся немедленно при включении питания до какой-либо команды запуска — особенно аварийные сигналы типа параметра — могут исходить от энергонезависимой памяти платы управления, содержащей поврежденные данные, или от неисправного компонента логики управления. Проверьте код аварийного сигнала в руководстве по эксплуатации усилителя, чтобы определить, указывает ли он на базовую плату или силовой каскад. Ошибки параметров и аварийные сигналы связи между усилителем и ЧПУ обычно являются неисправностями платы управления.

В2: Может ли A20B-2101-0021 заменить A20B-2101-0022?

Обе являются вариантами в рамках одной серии базовых плат A20B-2101 и обслуживают близкие области применения усилителей. Может ли 0021 напрямую заменить 0022, зависит от конкретного усилительного блока — перед заменой подтвердите совместимость аппаратной ревизии с FANUC или специализированной компанией по ремонту FANUC.

В3: Силовой каскад усилителя (модуль IGBT) оказался исправным. Можно ли заменить A20B-2101-0022, не заменяя весь усилитель?

Да. Базовая плата — это блок платы управления внутри усилителя — она спроектирована для замены отдельно от силового каскада. Ремонт на уровне компонентов или замена на уровне платы является стандартным подходом при неисправностях базовой платы, когда силовой каскад подтвержден как исправный. Это позволяет избежать затрат на замену всего усилителя из-за неисправности цепи управления.

В4: После замены A20B-2101-0022 усилитель нормально включается, но позиционирование оси происходит хаотично. Что следует проверить?

Хаотичное позиционирование после замены базовой платы обычно вызвано неправильными настройками параметров обратной связи энкодера или неправильно откалиброванным контуром тока на новой плате. Убедитесь, что параметр типа двигателя соответствует подключенному двигателю, и повторно запустите процедуру автоматической настройки контура тока, если она доступна. Также проверьте правильность подключения кабеля энкодера и отсутствие проблем с экранированием кабеля энкодера после проведения технического обслуживания.

В5: Где можно приобрести A20B-2101-0022?

Специализированные компании по ремонту приводов FANUC и дилеры запасных частей для ЧПУ имеют обменный фонд плат усилителей серии A20B-2101. Некоторые предлагают ремонт на уровне компонентов оригинальной неисправной платы, что является экономически выгодным, когда деталь трудно найти. Запросите функциональное тестирование на совместимой испытательной установке для усилителей перед приемом любой обменной платы.
