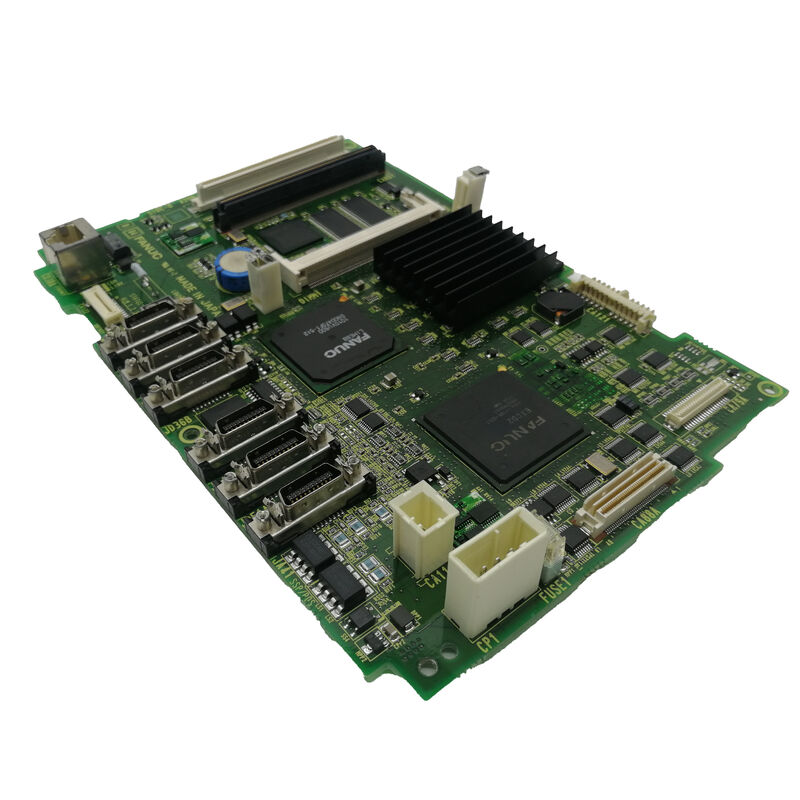

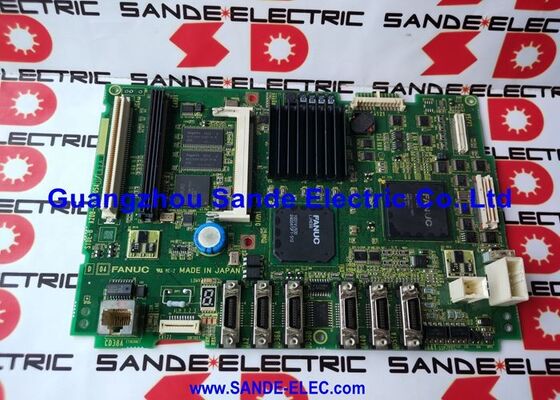

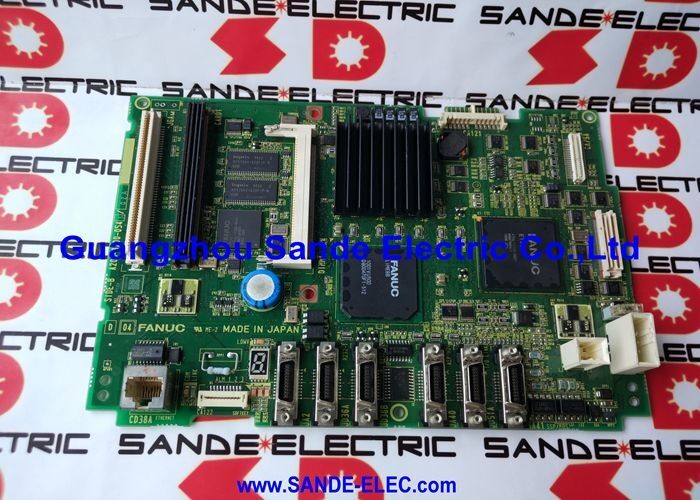

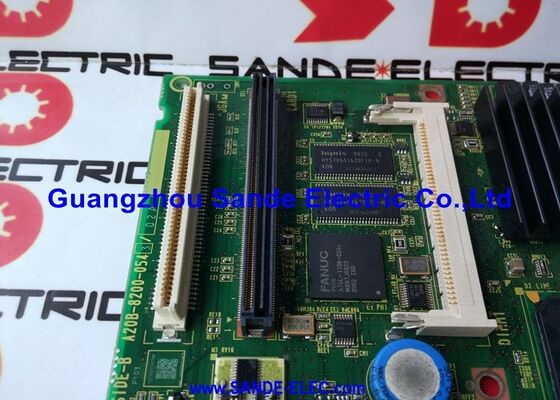

FANUC MOTHERBOARD A20B-8200-0543 A2OB-82OO-O543 A20B82000543 Включается только для устройств, имеющих высокую производительность.

A20B-8200-0543 | Основная плата FANUC 0i-D / 0i-MD / 0i-TD A3 — 5 В постоянного тока / 9 Вт / функция Ethernet ПК / желтая объединительная плата / 0,45 кг

Система 0i-D — поколение, которому служит A20B-8200-0543

FANUC серии 0i-D — это платформа ЧПУ 0i четвертого поколения (вслед за 0i-A, 0i-B и 0i-C). В иерархии ЧПУ FANUC 0i-D — это экономичный и высоконадежный вариант для станков общего назначения — обрабатывающих центров (0i-MD) и токарных центров (0i-TD), которым не требуются расширенные возможности многоосевой обработки серий 30i или 31i.

Поколение 0i-D принесло значительные преимущества по сравнению со своими предшественниками: улучшенные характеристики сервоприводов, более функциональный PMC (путь обновления PMC от SA1 до SB7) и встроенные функциональные возможности ПК. A20B-8200-0543 — это основная плата A3 для этого поколения — физическая материнская плата, к которой подключаются все дополнительные карты и модули внутри блока управления 0i-D.

Ключевые характеристики

Функции ПК и Ethernet — встроенное сетевое подключение

A20B-8200-0543 оснащен функцией ПК с портом Ethernet. Это важная особенность поколения 0i-D, которая отличает его от более ранних поколений 0i. Функция ПК позволяет:

DNC (Прямое числовое управление):Программы обработки детали можно передавать в ЧПУ с подключенного ПК по сети Ethernet без загрузки программы в хранилище программ ЧПУ. Длинные программы, которые не помещаются в памяти, запускаются напрямую с сервера ПК.

Сбор данных:Статус машины, данные о выполнении программы и данные о производстве могут передаваться в сетевые системы предприятия через Ethernet. Это соединение поддерживает интеграцию системы управления производством (MES) без дополнительного коммуникационного оборудования.

Управление программой:Библиотеки программ, хранящиеся на сетевом сервере, доступны на машине через соединение Ethernet, что упрощает производство нескольких программ.

Сценарии применения

Отказ основной платы обрабатывающего центра 0i-MD:ЧПУ FANUC 0i-MD не загружается — ЖК-дисплей остается пустым, питание оси не устанавливается. После подтверждения правильности подачи питания A20B-8200-0543 определяется как неисправная основная плата. Замена восстанавливает последовательность загрузки ЧПУ, а восстановление параметров из резервной копии возвращает станок в производство.

Потеря соединения Ethernet:Токарный центр 0i-TD теряет сетевое соединение Ethernet, используемое для потоковой передачи программ DNC. Расследование подтверждает, что порт Ethernet на A20B-8200-0543 вышел из строя. Замена платы восстанавливает работу сети DNC, позволяя возобновить потоковую передачу программ.

Ремонт системы 0i-D:Старый обрабатывающий центр 0i-MD отремонтирован. A20B-8200-0543 заменяется в рамках полного обновления электроники вместе с другими платами в блоке ЧПУ, что приводит к сбросу срока службы основной платы.

Часто задаваемые вопросы

Вопрос 1: С какими моделями ЧПУ 0i-D совместим A20B-8200-0543?

A20B-8200-0543 подтвержден для FANUC 0i-MD (обрабатывающий центр) и 0i-TD (токарный центр) в поколении 0i-D. Обозначения совместимых блоков управления включают серию A02B-0319-Bxxx (0i-MD). Для других конфигураций или подтипов 0i-D перед заказом подтвердите обозначение A02B конкретного блока управления в списке запасных частей A20B-8200-0543.

Вопрос 2. Влияет ли замена A20B-8200-0543 на конфигурацию Ethernet?

MAC-адрес Ethernet и сетевые параметры (IP-адрес, подсеть, шлюз) обычно хранятся в энергонезависимой памяти на главной плате или в области конфигурации системы ЧПУ. При установке сменного A20B-8200-0543 может потребоваться повторный ввод параметров сети Ethernet. MAC-адрес замененной платы может отличаться от исходного — сообщите об этом сетевому администратору, чтобы при необходимости можно было обновить резервирование DHCP или назначение фиксированных IP-адресов.

Вопрос 3: Совместим ли A20B-8200-0543 с поколением 0i-C или 0i-B?

Нет. A20B-8200-0543 предназначен только для поколения 0i-D. В предыдущих поколениях 0i в разных сериях A20B использовались разные номера деталей основной платы: в 0i-C используются платы серии A16B-3200-049x; 0i-B также использует платы линейки A16B-3200-049x. Основные платы A20B-8200-xxxx 0i-D несовместимы с более ранними аппаратными архитектурами 0i.

Вопрос 4: Каковы рекомендуемые требования к охлаждению для A20B-8200-0543?

Плата требует принудительной циркуляции воздуха — она не рассчитана на естественное конвекционное охлаждение. Этот поток воздуха обеспечивает внутренняя система вентиляторов охлаждения блока управления 0i-D. До и после замены платы убедитесь, что вентиляторы охлаждения блока управления работают правильно. Неисправный вентилятор, который остается незамеченным после замены основной платы, может привести к перегреву и преждевременному выходу новой платы из строя. Эксплуатация A20B-8200-0543 при температуре выше 55°C снизит его надежность и срок службы.

В5: Какие дополнительные знания необходимы для замены A20B-8200-0543?

CNC Shopping отмечает, что «необходим определенный уровень специальных и передовых знаний» для замены этой основной платы, особенно для систем с функциями ПК. Сложность связана с: (1) необходимостью полной, проверенной резервной копии данных перед заменой; (2) этапы настройки функций Ethernet и ПК после установки; (3) перезагрузка программного обеспечения ЧПУ, если модули FROM также заменяются; и (4) физическая разборка блока LCD/MDI для доступа к основной плате. Технические специалисты, незнакомые с системами FANUC 0i-D, должны привлечь к процессу замены квалифицированного сервисного инженера FANUC.
