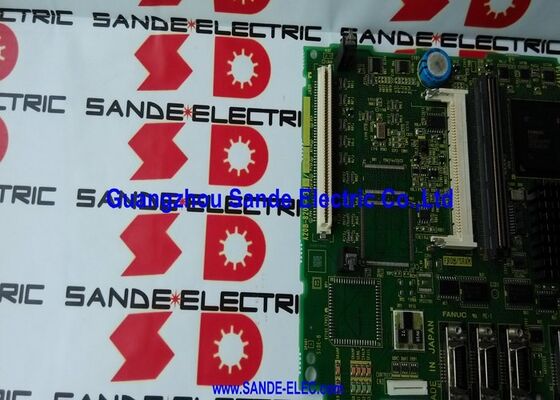

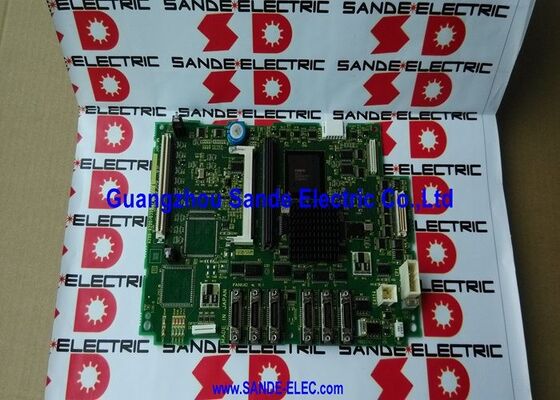

Система A20B-8200-0396 A2OB-82OO-O396 A20B82000396

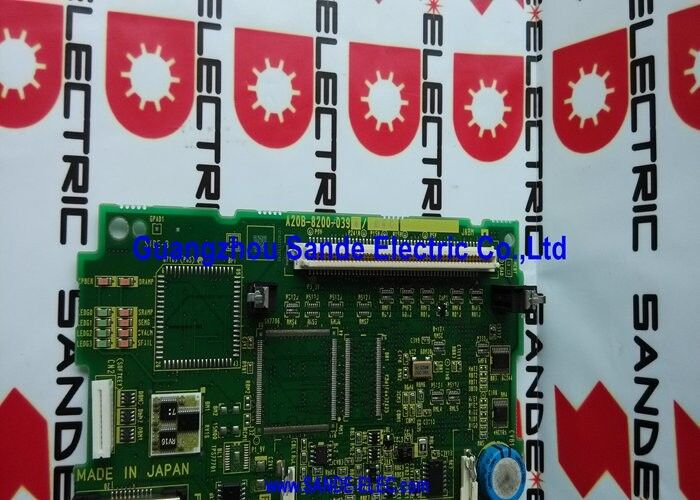

А20Б-8200-0396 | Основная плата FANUC Zero-i Mate-C (0i Mate Model C) — для установки на ЖК-дисплей / FSSB / системы A02B-0311-B5xx

Zero-i Mate-C — экономичный ЧПУ с возможностями i-Generation

FANUC Zero-i Mate-C (серия 0i Mate Model C) — это компактный экономичный вариант платформы 0i-C. Суффикс «Mate» идентифицирует это как систему уменьшенной конфигурации в семействе 0i, оптимизированную для более простых станков (2-3-осевые токарные станки, компактные обрабатывающие центры и базовые сверлильные станки), где полное количество осей 0i-C и набор входов/выходов превышают потребности приложения.

В поколении 0i Mate-C основная плата A20B-8200-0396 является главной платой — физической основой блока управления, на которой установлены все дополнительные модули, карты ЦП и модули памяти. Каждая функция ЧПУ 0i Mate-C — управление движением оси, регулирование скорости шпинделя, логика последовательности операций станка PMC, дисплей оператора и связь — зависит от исправности и работоспособности этой платы.

Ключевые характеристики

0i Mate-C против 0i-C — компактная платформа, та же архитектура

0i Mate-C использует то же поколение оборудования, что и 0i-C (с использованием тех же основных плат серии A20B-8200), но с различиями в конфигурации:

Меньше осей:0i Mate-C обычно поддерживает от 2 до 3 управляемых осей по сравнению с более высоким максимумом 0i-C.

Уменьшенный ввод-вывод:Конфигурация Mate обеспечивает достаточный объем ввода-вывода для простых станков без расширенных возможностей ввода-вывода полной версии 0i-C.

Меньшая комплектация модуля:Блок управления Mate физически более компактен, имеет меньше слотов для плат и меньшее общее количество модулей.

A20B-8200-0396 является основной платой для варианта Mate — ее особое расположение разъемов и конфигурация слотов соответствуют блоку управления 0i Mate-C, а не полной версии 0i-C.

Сценарии применения

0i Неисправность основной платы ЧПУ Mate-C:Токарный станок с ЧПУ FANUC 0i Mate-C не запускается — на дисплее нет содержимого, и система не реагирует на включение питания. После подтверждения правильности подачи питания A20B-8200-0396 определяется как неисправная основная плата. Установка замены, переустановка исходных модулей памяти и восстановление из резервной копии параметров возвращают токарный станок в эксплуатацию.

Ремонт блока управления 0i Mate-C:Старый блок управления ЧПУ 0i Mate-C отремонтирован для повторного использования. A20B-8200-0396 заменяется для сброса срока службы основной платы, что гарантирует запуск отремонтированного устройства с надежным оборудованием.

Часто задаваемые вопросы

В1: В чем разница между A20B-8200-0395 и A20B-8200-0396?

Обе являются основными печатными платами Zero-i Mate C в линейке A20B-8200-039x. Соседние номера деталей в этом диапазоне обозначают либо аппаратные версии одной и той же платы, либо варианты, обслуживающие несколько разные конфигурации 0i Mate-C (разные варианты типа машины или конфигурации дополнительного модуля). Проверьте точное обозначение контроллера целевой системы (A02B-0311-B5xx) по списку запасных частей, чтобы определить, какой вариант основной платы подходит для этого конкретного контроллера.

В2: Нужно ли мне перезагружать системное программное обеспечение ЧПУ после замены A20B-8200-0396?

Если модули FROM (Flash ROM) переносятся неповрежденными с исходной основной платы на замену, системное программное обеспечение ЧПУ сохраняется. Модули FROM являются сменными элементами — они не припаяны к основной плате, поэтому их можно переместить на сменную плату. Если модули FROM не перенесены (или если они были повреждены), программное обеспечение системы ЧПУ необходимо перезагрузить с оригинального установочного носителя.

Вопрос 3. Как замена A20B-8200-0396 повлияет на резервную батарею SRAM?

Модули SRAM имеют батарейное питание для сохранения параметров и программ при отключении питания. Батарея для резервного копирования SRAM может находиться на самой основной плате или в отдельном аккумуляторном блоке, в зависимости от конкретной конфигурации 0i Mate-C. Перед заменой подтвердите местоположение батареи. Если батарея SRAM находится на основной плате, а старая плата удалена, модули SRAM могут потерять питание — перед началом замены основной платы выполните полное резервное копирование параметров и программы.

Вопрос 4. Что делает комбинированная карта FSSB/графики и переносится ли она при замене основной платы?

Комбинированная карта FSSB/графики подключается к основной плате и выполняет две функции: FSSB генерирует оптоволоконные сигналы сервосвязи для подключенных сервоусилителей; Графика генерирует видеосигнал для ЖК-дисплея. Эта карта вставляется в специальный слот основной платы. Во время замены основной платы извлеките эту карту из старой основной платы и переустановите ее в тот же слот на замененной A20B-8200-0396. Его не нужно заменять, если он также не поврежден.

Вопрос 5: Какие резервные копии данных ЧПУ необходимы перед заменой A20B-8200-0396?

Перед заменой: создайте резервную копию всех параметров ЧПУ (резервное копирование ВСЕХ входов/выходов), всех сохраненных программ обработки детали, данных коррекции инструмента, данных коррекции детали, лестничной программы PMC и данных мастеринга (данные позиции абсолютного энкодера). Без полной резервной копии параметров восстановление машины после замены основной платы требует получения исходного файла параметров производителя машины — процесс, который может привести к длительному простою, если эти файлы недоступны.
