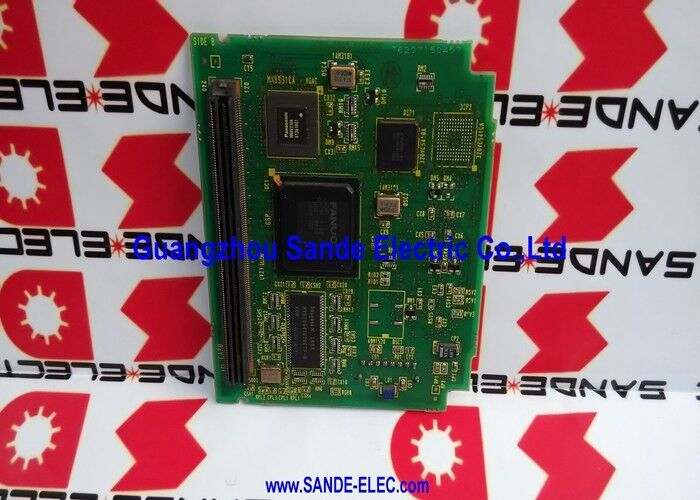

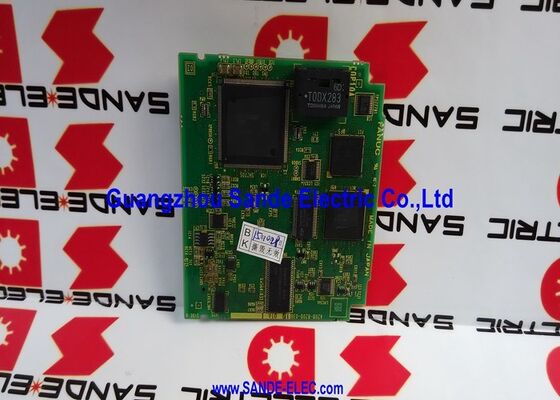

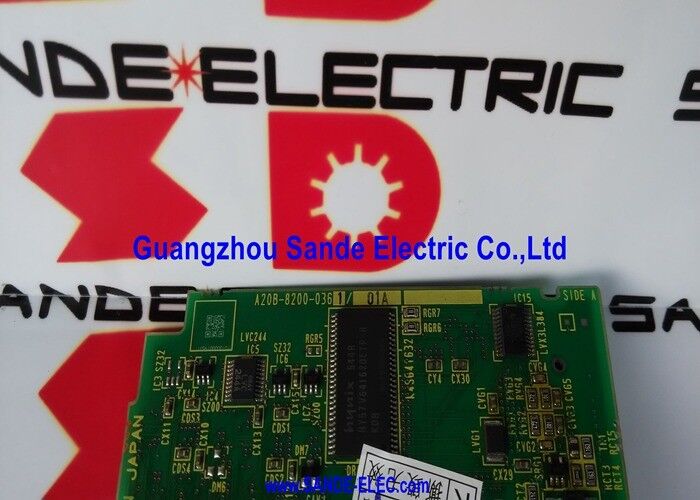

Карта Fanuc Axis A20B-8200-0361 A2OB-82OO-O361 A20B82000361

A20B-8200-0361 | 2-осевой сервопривод FSSB серии FANUC 0i-TC + видеокарта с ЖК-дисплеем — двухфункциональная печатная плата / двухосевой токарный станок / платформа 0i-C

Одна карта, две критически важные функции

A20B-8200-0361 представляет собой единую печатную плату, которая выполняет две различные и важные роли в блоке управления токарного станка с ЧПУ 0i-TC:

Сервоконтроллер FSSB (2 канала):Плата генерирует сигналы связи FSSB (волоконно-оптическая сервопоследовательная шина) для двух сервоосей станка — обычно X (поперечные салазки) и Z (каретка). FSSB — это оптоволоконная последовательная шина FANUC, которая передает команды положения от ЧПУ к сервоусилителям и возвращает обратную связь от энкодера в ЧПУ.

Графический процессор ЖК-дисплея:Плата одновременно управляет ЖК-дисплеем ЧПУ, генерируя выходной видеосигнал, который создает изображение интерфейса оператора, отображаемое на встроенном экране станка. Сообщения о тревогах, содержимое программы, отображение положения и страницы коррекции инструмента — все это создается с помощью этой графической функции.

Объединение обеих функций на одной плате является архитектурным решением, характерным для конфигурации двухосного токарного станка 0i-TC. Это уменьшает количество плат в блоке управления, сохраняет блок управления 0i-C компактным и точно соответствует потребностям 2-осевого станка.

Ключевые характеристики

0i-TC — серия, для которой была разработана эта карта

FANUC серии 0i-TC (токарный центр серии 0i, модель C) представляет собой вариант платформы 0i-C, предназначенный для токарного станка. Там, где 0i-MC обслуживает обрабатывающие центры с 3 или более осями, 0i-TC оптимизирован для токарных операций — в частности, 2-осевая конфигурация (X и Z), которая охватывает подавляющее большинство применений токарных станков с ЧПУ.

A20B-8200-0361 — единственная серво/видеокарта в системе 0i-TC. Полный блок управления 0i-TC состоит из: основной платы 0i-C, карты памяти FROM/SRAM, этой комбинированной FSSB/графической карты и ЖК-панели. Этот компактный четырехэлементный блок представляет собой полный электронный мозг токарного станка.

При выходе из строя A20B-8200-0361 одновременно прекращается отображение и сервосвязи. Токарный станок не может перемещать свои оси (нет команд FSSB) и не может отображать какой-либо контент (графическая функция потеряна). Оба симптома в совокупности характерны для этой двухфункциональной карты.

Сценарии применения

0i-TC пустой дисплей токарного станка и сигнализация сервопривода:Токарный станок с ЧПУ 0i-TC включается, но на дисплее отображается пустой дисплей и немедленно генерирует коды сигналов тревоги сервосистемы. Оба симптома, возникающие вместе, подтверждают, что A20B-8200-0361 является неисправным компонентом, а не отдельным сбоем сервопривода или дисплея. Замена восстанавливает обе функции одновременно.

Ремонт токарных станков с ЧПУ:Старый блок управления токарным станком 0i-TC подвергается ремонту на уровне платы. A20B-8200-0361 заменяется вместе с основной платой и картой памяти для сброса срока службы всего электронного блока управления.

Часто задаваемые вопросы

В1: Можно ли использовать A20B-8200-0361 на версии 0i-MC (обрабатывающий центр) платформы 0i-C?

Нет. A20B-8200-0361 разработан исключительно для конфигурации 0i-TC (токарный центр) ровно с двумя сервоканалами FSSB (оси X и Z). Вариант обрабатывающего центра 0i-MC использует другую серво/видеокарту с дополнительными каналами FSSB для покрытия 3 или более осей. Физические платы различаются и не являются взаимозаменяемыми в вариантах TC и MC.

Вопрос 2: Требует ли замена A20B-8200-0361 перенастройки назначений осей FSSB?

Параметры назначения осей FSSB хранятся в памяти параметров SRAM ЧПУ, а не в самой карте A20B-8200-0361. После установки сменной карты ЧПУ считывает существующие параметры FSSB и восстанавливает связь с сервоусилителями. Повторный ввод параметров FSSB не требуется, если модуль SRAM перенесен из исходной системы в целости и сохранности.

Вопрос 3: Какие обозначения систем ЧПУ совместимы с A20B-8200-0361?

Совместимые системы имеют обозначения в диапазоне A02B-03xx-Bxxx, в частности конфигурации 0i-TC. Основная плата 0i-C (A20B-8200-039x) является главной платой. Перед заказом подтвердите конкретное обозначение системы в документации машины.

Вопрос 4: Если на токарном станке 0i-TC выходит из строя только дисплей, нужна ли замена A20B-8200-0361?

Поскольку функции сервопривода и графики FSSB используют одну и ту же физическую плату, отказ дисплея на токарном станке 0i-TC, не имеющем сигналов тревоги сервопривода, все равно может указывать на частичную неисправность A20B-8200-0361. Прежде чем прийти к выводу, что карта неисправна, убедитесь, что подсветка ЖК-дисплея и сама ЖК-панель работают. Если аппаратное обеспечение ЖК-дисплея подтверждено неповрежденным, а дисплей остается темным или поврежденным, скорее всего, неисправен графический блок A20B-8200-0361, и плата требует замены.

Вопрос 5: Какие резервные данные важны перед заменой A20B-8200-0361?

Сама карта A20B-8200-0361 не содержит сохраненных данных. Данные хранятся на картах памяти FROM и SRAM. Перед заменой A20B-8200-0361 выполните полное резервное копирование всех параметров ЧПУ, программ обработки детали, корректировок инструмента и смещений детали с помощью функции резервного копирования ВСЕХ входов/выходов ЧПУ. Если на батарее SRAM также отображается предупреждение о низком напряжении, сначала замените ее, чтобы не потерять данные SRAM во время замены платы.
