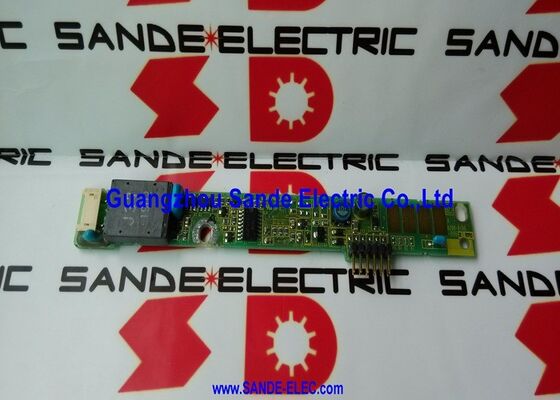

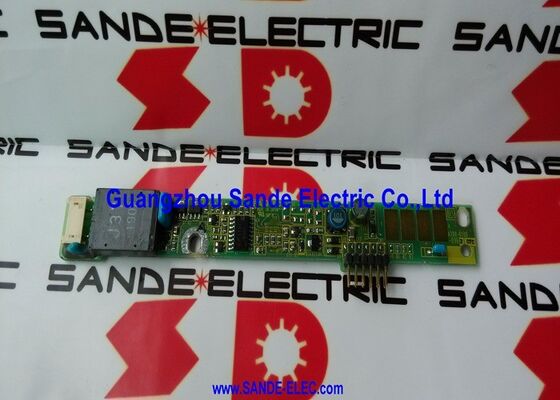

A20B-8100-0962∙ FANUC ЖК-инверторная карта ∙ CNC ЖК-дисплей / 0 ∙ 40°C / 80% RH / ПК питания от подсветки

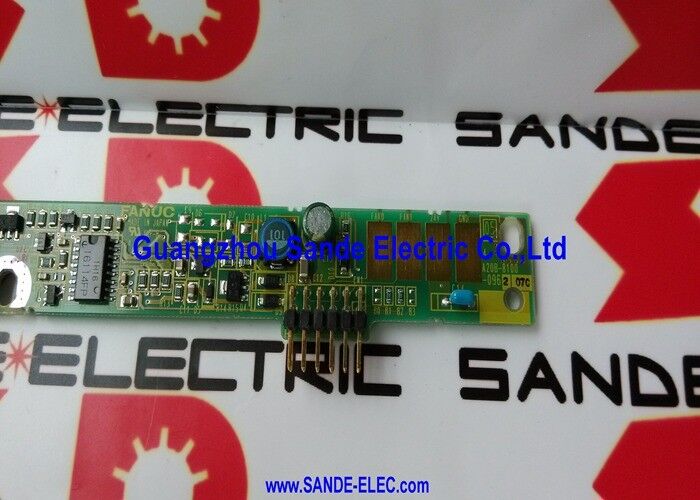

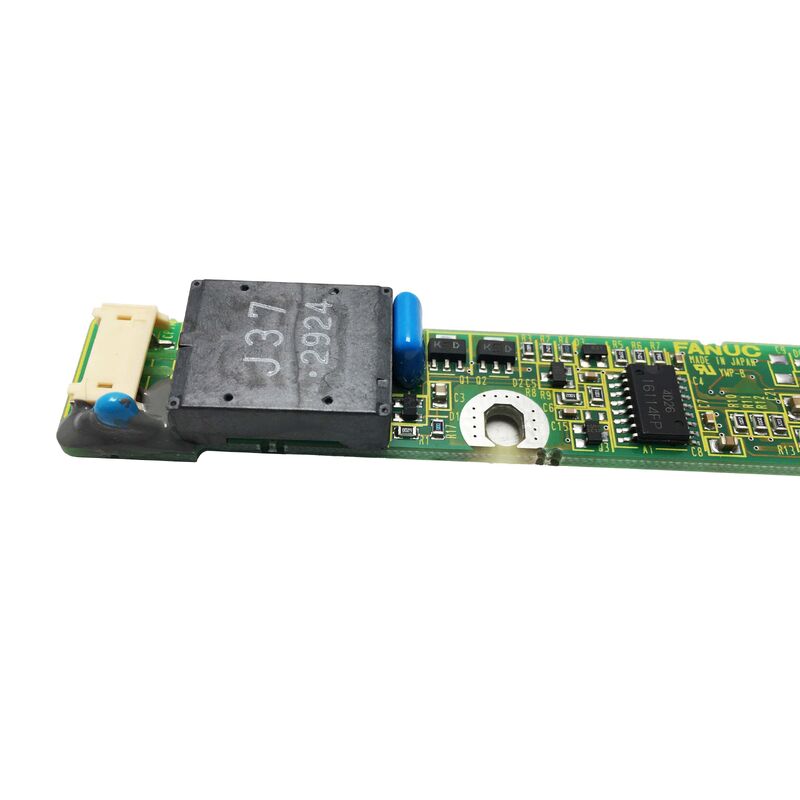

Что делает карта инвертора в КНЦ-дисплее

Для создания видимого изображения на ЖК-панели в интерфейсе оператора FANUC CNC требуются две вещи:видеосигнал от CNC (который определяет, что отображать) и подсветка за панелью (который обеспечивает свет, который делает изображение видимым для оператора).

Видеосигнал поступает с панели управления дисплея CNC, освещение от карты инвертора.

FANUC CNC дисплеи в эпоху, когда A20B-8100-0962 был разработан использовать CCFL (холодный катодный флуоресцентный лампа) заднего освещения.высоковольтная переменная мощность для работы обычно 500 В или более при 40 100 кГц. Токоведущий источник питания CNC не может напрямую управлять CCFL. A20B-8100-0962 - это схема, которая выполняет эту конверсию:Он берет низковольтный источник постоянного тока от CNC и генерирует высокочастотный, высоковольтный вывод переменного тока, который управляет CCFL подсветкой.

При сбое инвертора A20B-8100-0962 заднее освещение ЖК-панели погасает ∙ дисплей выглядит полностью темным или очень тусклым, даже если ЧПУ работает нормально.Изображение технически все еще генерируется видео схемой, но он невидим без подсветки.

Основные характеристики

Спецификации эксплуатационной среды

A20B-8100-0962 предназначен для работы в той же среде, что и блок управления CNC, которым он обслуживает:

Температура (0 ̊40°C):Система охлаждения шкафа управления CNC поддерживает внутреннюю температуру ниже рабочего предела 40°C. Если охлаждение шкафа не работает блоки фильтрации воздуха , рискуя инвертором рядом с другими досками.

Влажность воздуха (≤ 80% RH, неконденсирующая):Требование неконденсации важно. Конденсация на высоковольтном выходном участке инверторной карты может создать проводящие пути, которые вызывают дугу, повреждение отслеживания или отказ компонента.Установки с ЧПУ в влажной среде (литейные мастерские), пресс-мастерские) должны обеспечивать положительное давление шкафа и уплотнение, предотвращая попадание влажного воздуха.

Высота (≤ 1000 м):Выше 1000 метров уменьшенная плотность воздуха влияет на тепловое управление высокочастотными коммутационными транзисторами инвертора.Инверторы с стандартным рейтингом не рекомендуются выше этой высоты без подтверждения их пригодности в технической документации FANUC.

Сценарии применения

Дисплей CNC темный при включении:Управляющее устройство FANUC CNC работает нормально, все оси реагируют, программы запускаются, сигналы тревоги присутствуют на внутреннем состоянии CNC, но дисплей панели оператора полностью темный.Нажатие кнопок генерирует ответы CNC подтверждает, что CNC работает. Испытание с внешним источником света показывает слабое изображение на ЖК-дисплее, подтверждающее, что ЖК-панель и видеосхема не повреждены, но подсветка не работает. Карта инвертора A20B-8100-0962 заменяется.Дисплей возвращается к полной яркости.

Периодическое затемнение дисплея:Дисплей на панели оператора CNC иногда значительно тускнеет, прежде чем вернется к нормальной яркости.Компоненты инвертора A20B-8100-0962 показывают температурную деградациюПроактивная замена предотвращает полный отказ от подсветки.

Частые вопросы

Вопрос 1: Как отличить сбой карты инвертора от сбоя ЖК-панели?

Неисправность инвертора приводит к потере подсветки ∙ панель темная или очень тусклая, но сама ЖК-панель не повреждена.линии через изображение, или частичное повреждение дисплея. Испытание путем освещения ярким светом на поверхности ЖК-дисплея под мелким углом, если вы можете слабо видеть правильно отображенный экран CNC,видеосигнал достигает ЖК-дисплея и инвертор является неисправным компонентомЕсли на панели обнаружены искажения или отсутствующие участки, ошибка может быть в самой ЖК-панели.

Вопрос 2: Можно ли использовать A20B-8100-0962 с заменой светодиодного LCD?

В светодиодных панелях с подсветкой не используются инверторы CCFL.Если оригинальный ЖК-дисплей CCFL заменен на светодиодную панель, инвертор A20B-8100-0962 обычно обходит или отключается ∙ потребности в питании светодиодной панели различны.Подтвердить требования к подключению конкретного светодиодного оборудования перед продолжением.

Вопрос 3: Что вызывает сбой инверторов CCFL с течением времени?

Неисправность инвертора CCFL обычно связана с возрастом. Электролитические конденсаторы в цепи инвертора со временем деградируют, теряя емкость или развивая повышенное сопротивление эквивалентной серии (ESR).По мере ухудшения качества конденсатора, частота колебаний инвертора и выходное напряжение становятся нестабильными.увеличение напряжения на инвертореСочетание старения лампы и старения конденсатора является наиболее распространенным механизмом отказа.

Вопрос 4: является ли A20B-8100-0962 стандартным запасным компонентом CNC или отдельным компонентом машины?

Карта инвертора A20B-8100-0962 является частным номером FANUC, это стандартный компонент FANUC CNC, а не отдельная часть машины.Он появляется в нескольких конфигурациях дисплея FANUC CNC, которые используют одно и то же оборудование инвертораЭто делает его запасной устройством для предприятий, обслуживающих системы FANUC CNC с совместимыми дисплеями.

Вопрос 5: После замены A20B-8100-0962 требуется ли какая-либо коррекция с помощью CNC?

Нет, инверторная карта является чистым компонентом питания, она не имеет цифрового интерфейса с ЧПУ и не содержит хранящихся параметров.Заднее освещение должно освещаться немедленно без каких-либо шагов конфигурации CNCЕсли дисплей остается темным после установки замены, проверьте саму лампу CCFL ∙ лампа может достичь конца срока службы самостоятельно.
