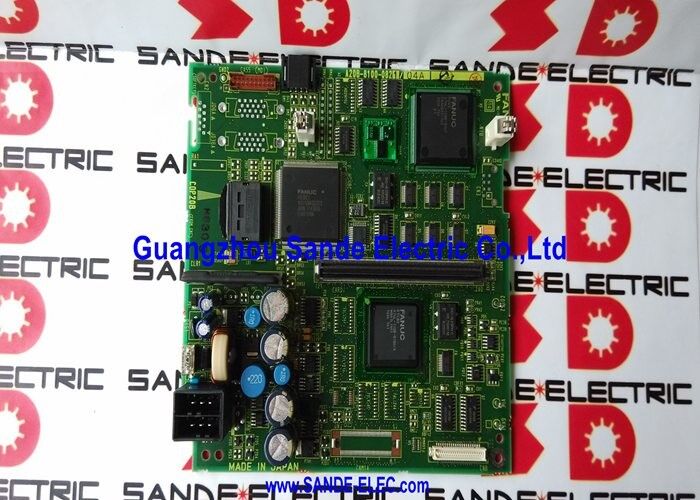

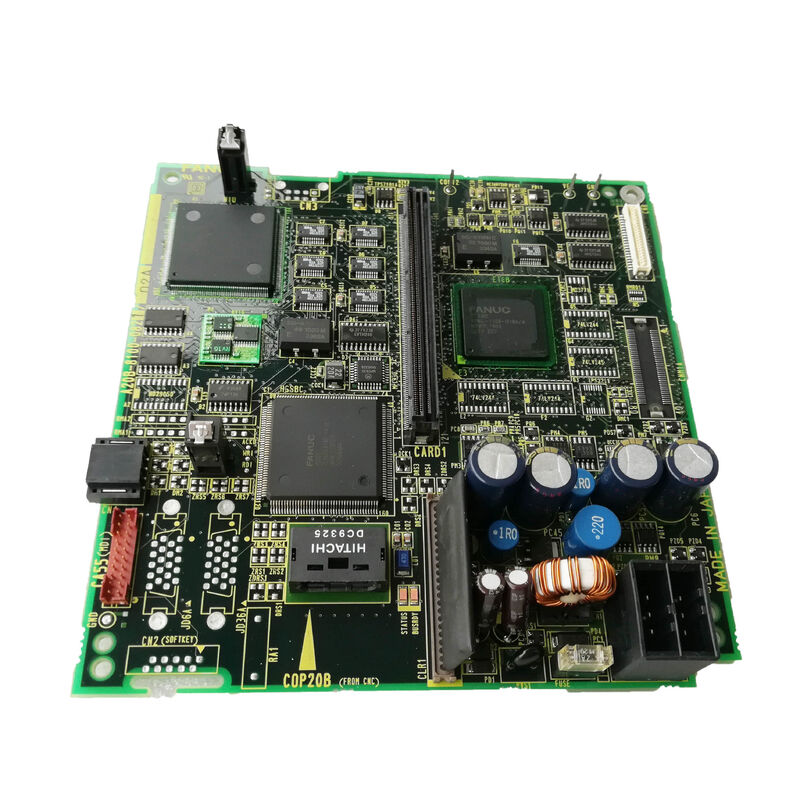

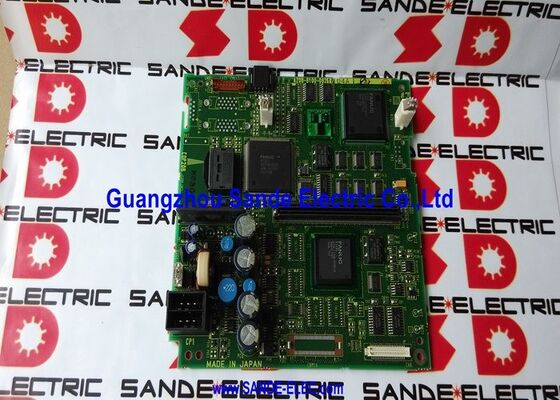

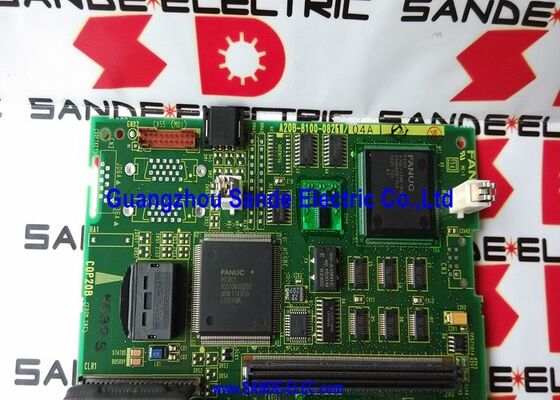

A20B-8100-0821 | Плата драйвера цифрового ЖК-дисплея FANUC серии 0i-B — блок ЖК-дисплея/MDI 8,4/9,5 дюйма/плата дисплея с ЧПУ F0i-B

ЖК-дисплей в ЧПУ 0i-B — что делает плата драйвера

Интерфейс оператора ЧПУ FANUC серии 0i-B представляет собой отдельный блок ЖК-дисплея/MDI — комбинированный блок дисплея и клавиатуры, который подключается к основному блоку управления ЧПУ. На ЖК-панели отображается интерфейс оператора: положения осей, содержание программы, аварийные сообщения, коррекции инструмента и все экраны ЧПУ.

Между видеосигналом ЧПУ и физической ЖК-панелью плата драйвера цифрового ЖК-дисплея A20B-8100-0821 выполняет критическое преобразование. Он получает данные цифрового дисплея от ЧПУ, преобразует их в определенные сигналы синхронизации и уровни напряжения, необходимые для ЖК-панели, и управляет матрицей пикселей панели и управлением подсветкой для создания четкого, правильно отформатированного изображения на дисплее.

Если A20B-8100-0821 не работает правильно, ЖК-панель получает неверные сигналы привода или вообще не получает их, что приводит к пустому дисплею, повреждению изображения или мерцанию экрана.

Ключевые характеристики

8,4 дюйма и 9,5 дюйма — два размера дисплея, одна плата

A20B-8100-0821 поддерживает как 8,4-дюймовые, так и 9,5-дюймовые ЖК-панели в линейке устройств 0i-B LCD/MDI. Два размера представляют собой различные варианты физических ЖК-панелей, используемых производителями станков в поколении 0i-B:

8,4-дюймовый ЖК-дисплей:Компактный размер дисплея, используемый в небольших панелях оператора ЧПУ 0i-B — экономия места для токарных центров и небольших обрабатывающих центров, где площадь панели оператора ограничена.

9,5-дюймовый ЖК-дисплей:Панель немного большего размера, обеспечивающая более удобочитаемую область отображения — используется в системах 0i-B, где была указана панель оператора большего размера.

Параметры синхронизации и уровни сигнала платы драйвера поддерживают оба размера экрана, что делает A20B-8100-0821 подходящей заменой для систем 0i-B с любым размером дисплея. Перед заказом подтвердите физический размер панели существующего устройства.

Сценарии применения

Ошибка дисплея 0i-B:Токарный станок с ЧПУ FANUC 0i-B показывает пустой дисплей на панели оператора. ЧПУ продолжает нормально выполнять программы, подтверждая, что главный блок ЧПУ исправен. Расследование подтверждает, что ЖК-панель и подсветка работоспособны при проверке внешним сигналом. Плата драйвера ЖК-дисплея A20B-8100-0821 внутри блока ЖК-дисплея/MDI определяется как неисправная. Замена восстанавливает дисплей оператора.

Повреждение дисплея на обрабатывающем центре 0i-B:На 8,4-дюймовом ЖК-дисплее обрабатывающего центра 0i-B отображаются искаженные символы или мерцающее изображение, которое меняется в зависимости от вибрации станка. A20B-8100-0821 выдает периодически возникающий сбой сигнала. Замена устраняет повреждение дисплея.

Часто задаваемые вопросы

Вопрос 1: Совместим ли A20B-8100-0821 с системами 0i-A и 0i-B?

Компания CNC Tools LLC подтверждает, что A20B-8100-0821 предназначен для «элементов управления 0i-A, 0i-B». Оба поколения 0i-A и 0i-B использовали одинаковую архитектуру отдельных блоков LCD/MDI с 8,4-дюймовыми и 9,5-дюймовыми дисплеями. Перед заказом проверьте номер детали конкретного блока LCD/MDI в документации по запасным частям для соответствующего ЧПУ.

Вопрос 2: В чем разница между печатной платой цифрового драйвера ЖК-дисплея и аналоговым драйвером ЖК-дисплея?

Драйвер цифрового ЖК-дисплея отправляет данные дисплея в виде дискретных цифровых сигналов, соответствующих собственному цифровому интерфейсу ЖК-панели. Аналоговый драйвер преобразует видеоданные в непрерывный аналоговый сигнал. Современные ЖК-панели используют цифровые интерфейсы для лучшего качества изображения и помехоустойчивости. A20B-8100-0821 — цифровой тип, подходящий для ЖК-технологии, используемой в дисплеях FANUC с ЧПУ эпохи 0i-B.

Вопрос 3. Может ли неисправный A20B-8100-0821 повредить ЖК-панель?

Отказ печатной платы драйвера может привести к ненормальным уровням напряжения или сигналам синхронизации на входных разъемах ЖК-панели. В большинстве случаев неисправная плата драйвера приводит к тому, что дисплей гаснет или отображается поврежденное содержимое без необратимого повреждения самой ЖК-панели. Однако постоянные неправильные уровни напряжения из-за закороченного компонента драйвера могут потенциально вызвать нагрузку на ЖК-панель. Визуально осмотрите ЖК-панель после установки новой платы драйвера — убедитесь, что изображение на дисплее правильное на весь экран, прежде чем объявить о завершении ремонта.

В4: Требует ли замена A20B-8100-0821 каких-либо изменений параметров ЧПУ?

Нет. Плата драйвера ЖК-дисплея представляет собой аппаратный интерфейс дисплея — она не передает параметры ЧПУ. После установки сменного A20B-8100-0821 и повторного подключения блока LCD/MDI ЧПУ должно отображать правильное изображение сразу при включении питания без каких-либо изменений параметров. Если после замены содержимое дисплея смещено или неправильно отформатировано, убедитесь, что параметр типа дисплея ЧПУ соответствует размеру установленной ЖК-панели (8,4 дюйма или 9,5 дюйма).

Вопрос 5: Какой сигнальный кабель соединяет блок LCD/MDI с основным блоком ЧПУ?

Отдельный блок LCD/MDI подключается к основной плате ЧПУ через специальный сигнальный кабель дисплея. По этому кабелю передаются данные цифрового дисплея (видеосигнал в формате LVDS или аналогичном цифровом формате), шины питания для блока LCD/MDI и возврат сигнала клавиатуры. Тип кабеля и разъем указаны в руководстве по подключению FANUC серии 0i-B. При выявлении неисправностей дисплея следует проверять состояние кабеля — поврежденный или плохо подключенный сигнальный кабель может вызывать симптомы, аналогичные неисправной плате A20B-8100-0821.
