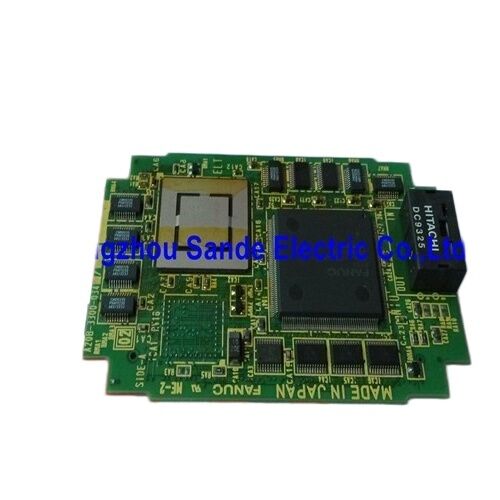

Настройка Fanuc дисплейной схемы LCD панель PCB A20B-3300-0340

A20B-3300-0340∙ FANUC LCD / MDI Карта управления дисплеем ∙ Встроенный Ethernet / 7,2-дюймовый дисплей / 0i-B / 16i-B / 18i-B / 21i-B CNC

A20B-3300-0340 ¢ Три функции в одной плагин-карте

A20B-3300-0340 - это компактная плагин-карта для ПК, которая выполняет три различных функции в блоке управления FANUC i-Series CNC:

Дисплей с ЖК-дисплеем:Карта генерирует видеосигнал для 7,2-дюймовой ЖК-панели CNC, обеспечивающей выход дисплея для интерфейса оператора CNC.Вся визуальная информация, которую видит оператор на экране , содержимое программы, страницы параметров, графики пути инструмента, текст тревоги и диагностические экраны

Интерфейс MDI (ручной ввод данных):Карта управляет коммуникационным интерфейсом с панелью клавиатуры MDI, устройством ввода оператора для ввода данных, выбора режимов и навигации по экранам CNC.Без функционирующего интерфейса MDI, оператор не может вводить программы или менять параметры локально.

Встроенный Ethernet:Карта обеспечивает Ethernet-порт, который соединяет FANUC CNC с сетью завода, позволяя передачу программ DNC (прямой цифровой контроль), удаленный мониторинг, сбор данных,и диагностика системы CNC с сетевого ПК без необходимости серийного кабелирования RS-232.

Основные характеристики

Встроенный Ethernet

The embedded Ethernet port on A20B-3300-0340 was a significant advancement in the i-B series generation — connecting the CNC directly to standard 10/100 Ethernet without a separate communications board:

Операция ДНК:Частичные программы, хранящиеся в сети, могут быть переданы непосредственно в память CNC или выполнены в режиме "капельного питания" с сетевого сервера.Большие программы, слишком большие для внутренней памяти CNC, могут быть обработаны непосредственно из сети.

Дистанционное наблюдение:Ethernet-соединение позволяет системам мониторинга на уровне завода считывать данные о состоянии ЦПУ - позиции оси, название программы, состояние тревоги и количество производства - с централизованного ПК.

Сценарии применения

Неисправность отображения в станке 18i-B:В обрабатывающем центре FANUC 18i-MB потеря выхода дисплея LCD показывает пустой экран, несмотря на то, что CNC, по-видимому, включается.Замена восстанавливает выход дисплея, функциональность MDI и подключение Ethernet.

Неисправность порта Ethernet:Управление 21i-B теряет сетевое соединение DNC программа передачи не удается. Интерфейс Ethernet A20B-3300-0340 определяется как ошибка.

Частые вопросы

Вопрос 1: Работает ли A20B-3300-0340 как с 7,2-дюймовым моно, так и с цветным ЖК-дисплеем?

Да A20B-3300-0340 поддерживает как 7,2-дюймовые монохромные, так и цветные ЖК-панели.Специфическая панель отображения, установленная на ЧПУ, определяет, является ли выход моно или цветным. Сама карта совместима с обоими типами панелей. Проверьте существующий тип панели отображения, прежде чем предположить, что заменяющая карта изменит дисплей с моно на цвет или наоборот.

Вопрос 2: Что происходит с МДИ и сетевыми функциями, если A20B-3300-0340 не работает?

Поскольку все три функции - дисплей, MDI и Ethernet - обрабатываются A20B-3300-0340, сбой карты обычно затрагивает все три одновременно.Пустой или замороженный дисплей в сочетании с не отвечающими клавишами MDI и потерянной сетевой связью является сильным диагностическим индикатором того, что A20B-3300-0340 является неисправным компонентом.

Вопрос 3: Совместим ли A20B-3300-0340 с FANUC 0i-B, а также с 16i/18i/21i-B?

Да, A20B-3300-0340 подтверждается для систем FANUC 0i-B, 16i-B, 18i-B и 21i-B CNC. Эти системы имеют одну и ту же архитектуру управления и формат материнской платы i-Series Model B,Это позволяет одной и той же карте отображения обслуживать все четыре платформы в 7.2-дюймовая конфигурация LCD.

Вопрос 4: После замены A20B-3300-0340 необходимо ли вновь вводить в эксплуатацию?

Параметры CNC и программы деталей хранятся в модулях памяти FROM/SRAM, а не на карте отображения.Конфигурация порта Ethernet (IP-адрес), имя хоста, настройки FTP) может потребоваться повторная проверка после замены, поскольку эти данные могли быть связаны с предыдущей конфигурацией карты.Подтвердить настройки сети с экранов Ethernet параметров CNC после установки замены.

Q5: Какие варианты суффикса A20B-3300-0340 существуют, и имеет ли значение суффикс?

A20B-3300-0340 может содержать суффикс прошивки, такой как /04A (например, A20B-3300-0340/04A), идентифицирующий конкретный пересмотр программного обеспечения карты.Убедитесь, что суффикс замены карты совпадает или подтверждается как совместимое с существующим пересмотра оборудования CNCВ соответствующем руководстве по техническому обслуживанию FANUC для конкретной модели CNC указана версия правильного суффикса.
