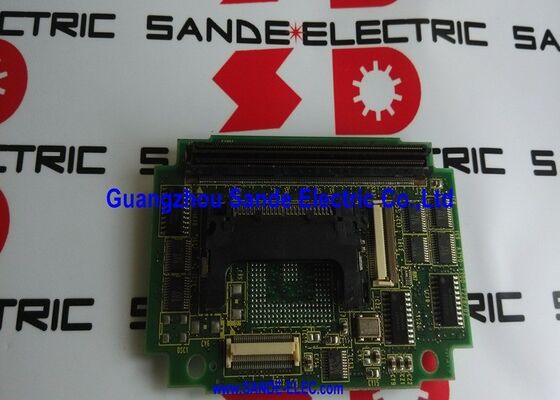

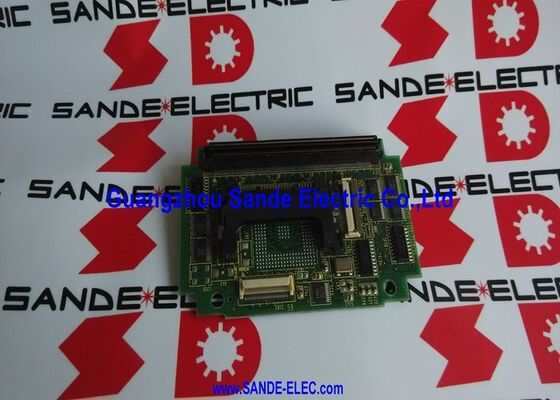

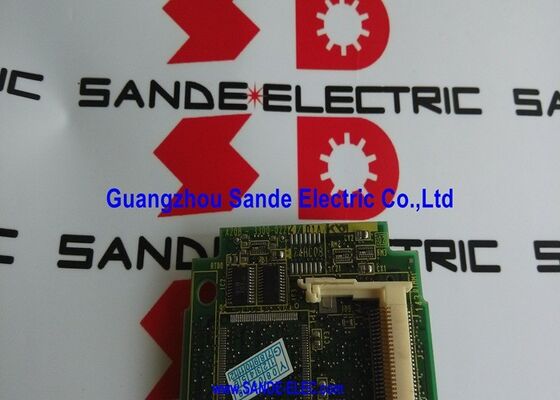

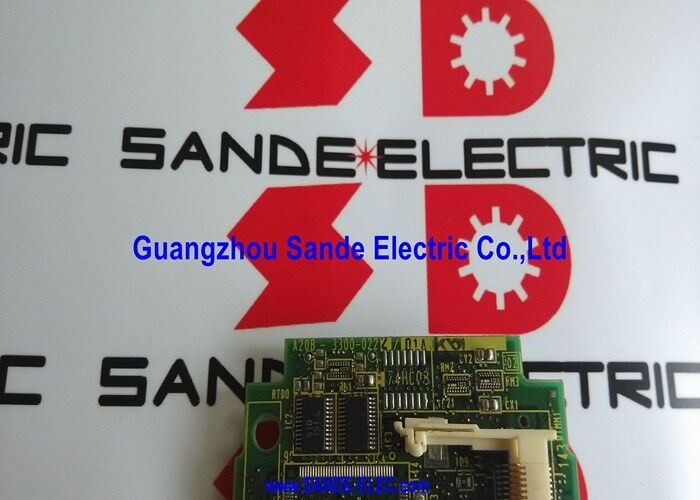

FANUC PC DRIVE BOARD A20B-3300-0222 A2OB-33OO-O222 A20B33000222 (включается в перечень)

А20Б-3300-0222 | Модуль FANUC Windows CE A3 — функции встроенного ПК / HMI / Управление данными / Специальное программное обеспечение / Подключаемый модуль

Windows CE на ЧПУ — что это дает

Стандартная работа ЧПУ FANUC осуществляется в режиме реального времени и является детерминированной — ЧПУ выполняет G-код, замыкает контуры сервоприводов и управляет последовательностями станков через специальную рабочую среду в реальном времени. Эта среда реального времени оптимизирована для точности и скорости, а не для вычислительных задач общего назначения.

Модуль A20B-3300-0222 Windows CE запускает вторую отдельную среду на том же оборудовании ЧПУ: Microsoft Windows CE. Эта встроенная среда ПК сосуществует с функциями ЧПУ в реальном времени и обеспечивает категорию возможностей, которые не поддерживает стандартная среда ЧПУ:

Пользовательские приложения HMI:Производители станков и конечные пользователи могут разрабатывать приложения Windows CE, которые запускаются на дисплее оператора ЧПУ — экраны настраиваемой настройки, информационные панели отслеживания производства, браузеры библиотек деталей или интерфейсы управления оператором для конкретного станка.

Управление файлами:Windows CE предоставляет знакомые функции управления файлами. Операторы могут копировать программы с USB-накопителей в хранилище программ ЧПУ, управлять файлами в общих сетевых ресурсах и получать доступ к библиотекам программ, хранящимся на серверах предприятия, используя стандартный файловый браузер Windows CE, а не только менеджер программ ЧПУ.

Стороннее программное обеспечение:Приложения Windows CE, разработанные поставщиками программного обеспечения — инструменты сбора данных SPC, программное обеспечение для управления инструментами, клиенты интеграции ERP — могут работать непосредственно на ЧПУ без отдельного ПК.

Удаленный доступ и мониторинг:Сетевые возможности Windows CE позволяют приложениям удаленного мониторинга получать доступ к ЧПУ через сеть Ethernet предприятия.

Основная информация о продукте

Тип платы A3 — идентификатор варианта

Обозначение A3 идентифицирует конкретный вариант аппаратного обеспечения модуля Windows CE семейства A20B-3300-022x. Различные варианты A3 соответствуют конкретным поколениям материнских плат ЧПУ FANUC и конфигурациям их разъемов. Обозначение A3 подтверждает как интерфейс разъема модуля, так и его версию Windows CE и спецификацию оборудования.

При замене А20В-3300-0222 необходимо сохранить тип А3. Другой суффикс типа (A2, A4 и т. д.) может указывать на другую версию Windows CE, другое аппаратное обеспечение процессора или другое расположение разъемов — любой из этих факторов может быть несовместим с установленной основной платой.

Сценарии применения

Пользовательское развертывание HMI:Производитель станков реализует специальное приложение Windows CE для производственного станка — экран настройки, который помогает операторам выполнять загрузку и коррекцию заготовок без необходимости навигации по стандартному меню ЧПУ. A20B-3300-0222 предоставляет среду Windows CE, в которой запускается это пользовательское приложение.

Замена модуля Windows CE:В системе ЧПУ возникают ошибки программного обеспечения, характерные для среды Windows CE — сбои пользовательских приложений, сбои загрузки Windows CE или повреждение отображения на экране функций ПК. ЧПУ реального времени продолжает работать в обычном режиме. A20B-3300-0222 определяется как неисправный модуль и заменяется для восстановления функции Windows CE.

Часто задаваемые вопросы

Вопрос 1: Если A20B-3300-0222 выйдет из строя, сработает ли также возможность обработки с ЧПУ?

Нет. Модуль Windows CE обеспечивает только функциональный уровень ПК — ЧПУ в реальном времени, сервоуправление, управление шпинделем и PMC работают независимо через основное оборудование ЧПУ. Неисправный модуль Windows CE означает, что пользовательские приложения HMI, управление файлами Windows CE и любое программное обеспечение на базе Windows CE не будут работать, но основные функции обработки ЧПУ продолжатся. Машина по-прежнему может запускать программы и производить детали; недоступны только функции Windows CE.

Вопрос 2. Можно ли перенести специальное программное обеспечение, разработанное для A20B-3300-0222, на сменный модуль?

Пользовательские приложения Windows CE обычно хранятся во флэш-памяти модуля или в доступной файловой области хранилища ЧПУ. Перед заменой A20B-3300-0222 подтвердите, где хранятся файлы пользовательского приложения, и создайте их резервную копию на внешнем носителе. После установки сменного модуля восстановите файлы приложения в исходное расположение. Среда Windows CE на заменяющем модуле должна загрузить и запустить восстановленное приложение.

В3: Какова связь между A20B-3300-0222 и встроенной функцией ПК ЧПУ?

A20B-3300-0222 — это аппаратное обеспечение, обеспечивающее встроенные функции ПК в поддерживающих их системах ЧПУ FANUC. Без этого модуля функция ПК ЧПУ недоступна — кнопка «ПК» или экран на интерфейсе оператора не работают. При установке модуля активируются функции ПК, и среда Windows CE становится доступной наряду с экранами ЧПУ.

В4: Сохраняет ли A20B-3300-0222 параметры или программы ЧПУ?

Нет. Параметры ЧПУ находятся в модулях SRAM; программы хранятся в FROM или SRAM, в зависимости от обстоятельств. В A20B-3300-0222 хранится системное программное обеспечение Windows CE, конфигурация Windows CE и все установленные приложения Windows CE, ни одно из которых не является параметрами обработки с ЧПУ или программами обработки деталей. Замена модуля не влияет на параметры ЧПУ или память программы.

Вопрос 5: Совместим ли A20B-3300-0222 со всеми моделями ЧПУ FANUC серии i?

Модуль A20B-3300-0222 A3 соответствует конкретному аппаратному обеспечению основной платы семейства ЧПУ FANUC. Совместимость зависит от спецификации слота модуля основной платы. Перед заказом убедитесь в документации по аппаратному обеспечению ЧПУ или в списке запасных частей установленной основной платы, что тип A3 является правильным модулем Windows CE для конкретной модели ЧПУ.
