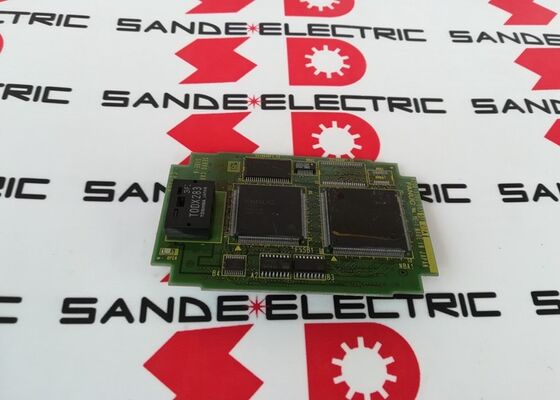

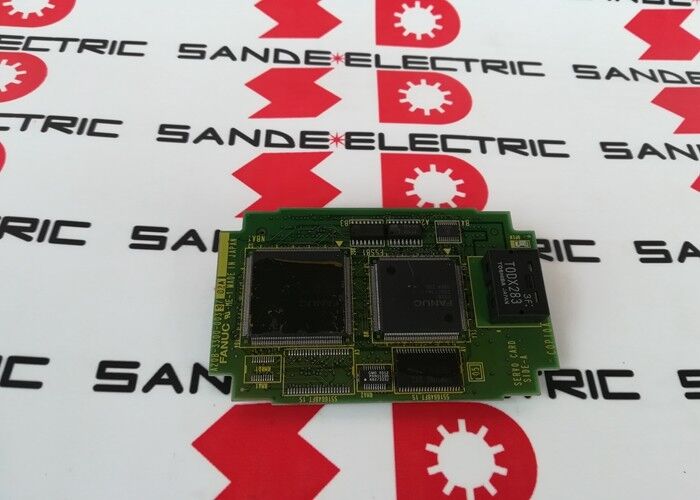

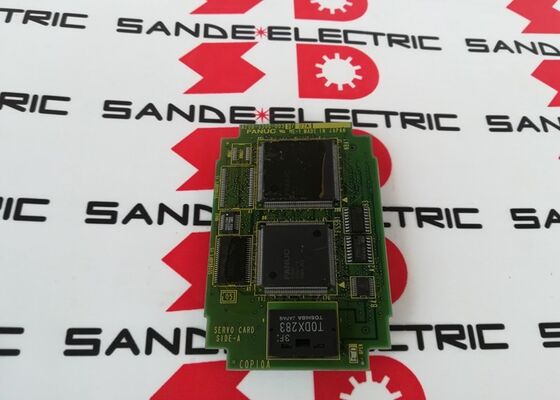

Карта FANUC Axis A20B-3300-0033 A20B33000033 A2OB-33OO-OO33

A20B-3300-0033∙ FANUC i-Series 2-Axis FSSB Servo Card ∙ Подключенный модуль / 16i / 18i / 21i / Модель A & B

Интерфейс FSSB Что он делает на этой карте

FSSB (Fanuc Servo Serial Bus) - это протокол волоконно-оптической связи FANUC, введенный с CNC i-серии для замены старых аналоговых и параллельных сервоинтерфейсов.Одно оптоволоконное кольцо соединяет CNC со всеми сервоусилителями системы, передавая команды положения оси каждому усилителю и возвращая данные обратной связи кодера в CNC.

A20B-3300-0033 реализует сторону CNC этой FSSB-ссылки. Он подключается к основному мастер-ПКБ и подключается непосредственно к выходному порту FSSB-волоконного оптического канала.CNC передает команды позиции на подключенную цепочку усилителя SVM и получает обратную связь кодера, координируя петли управления движением для обоих каналов своей 2-осной.

Основные характеристики

2-осевая пропускная способность расширение системы

Для 2-осевого CNC (стандартного станкового станка с осями X и Z) один A20B-3300-0033 управляет обеими осями через свой единственный канал FSSB.

Для 4-осевой системы на главной плате установлены две сервокарты, каждая из которых обрабатывает 2 оси через свой канал FSSB.FANUC i-series Model A и B главные платы вмещают несколько сервокарт для достижения максимального количества осей системы.

A20B-3300-0033 обрабатывает первый канал FSSB (обычно оси 1 и 2).

Сценарии применения

Неисправность сервокоммуникации на 16i CNC:С помощью станции FANUC 16i на обеих управляемых осях одновременно генерируется сигнализация FSSB.В качестве неисправности определена сервокарта A20B-3300-0033.Замена модуля восстанавливает связь FSSB и очищает сигналы о оси.

Замена сервокарты 18i:В поворотном центре с управлением FANUC 18i развиваются периодические ошибки положения оси.Заменная карта восстанавливает последовательную сервокоммуникацию на обеих оси.

Частые вопросы

Вопрос 1: Работает ли A20B-3300-0033 как с модели A, так и с модели B i-серии CNC?

Да. CNC Electronics подтверждает, что эта карта предназначена для "16i, 18i, 21i модели A и B".Сама главная плата отличается между моделью А и моделью Б сервокарта одинакова, но установить его только в совместимом генерации основной платы.

Вопрос 2: Какие типы сервоусилителей подключаются к A20B-3300-0033 через FSSB?

Интерфейс FSSB подключается к сервоусилителям FANUC серии Alpha-i и Beta-i, которые включают в себя входный порт FSSB для оптических волокон.Более старые аналогичные сервоусилители (тип A или тип B) не совместимы с FSSB. Подтвердите установленные сервоусилители имеют FSSB разъемы прежде чем ожидать, что эта сервокарта свяжется с ними.

Вопрос 3: Можно ли использовать A20B-3300-0033 самостоятельно для 2-осевого токарного станка без дополнительных сервокарт?

Да, для управления двумя осями CNC-токарного станка (осями X и Z) требуется только один A20B-3300-0033 для управления обеими осями.Канал FSSB карты подключается к двум сервоусилителям в порядке маргаритки сигнал FSSB идет от карты к первому усилителю и продолжается во второмДля полной конфигурации оси стандартной двухосной машины достаточно одной карты.

Вопрос 4: Какие параметры CNC имеют отношение к A20B-3300-0033?

Параметры, связанные с FSSB в CNC, определяют адрес узла каждого сервоусилителя на цепочке FSSB, количество подключенных усилителей на канал FSSB и время цикла связи FSSB.Эти параметры хранятся в SRAM CNC и не влияют на замену карты A20B-3300-0033После установки заменной карты, CNC должен автоматически восстановить связь FSSB с использованием существующих параметров.

Вопрос 5: Одно и то же A20B-3300-0033 и A20B-3300-0030 или другие близлежащие номера деталей?

Прилегающие номера деталей в диапазоне A20B-3300-003x представляют собой разные доски с разным количеством осей или типами интерфейсов.A20B-3300-0030 может быть картой другой оси (подтверждена в предыдущей документации как сервоконтроллер FSSB для другого количества осей или генерации системы)Каждый номер детали служит конкретному применению. Не заменяйте соседние номера деталей без подтверждения требуемой спецификации карты целевой системы.
