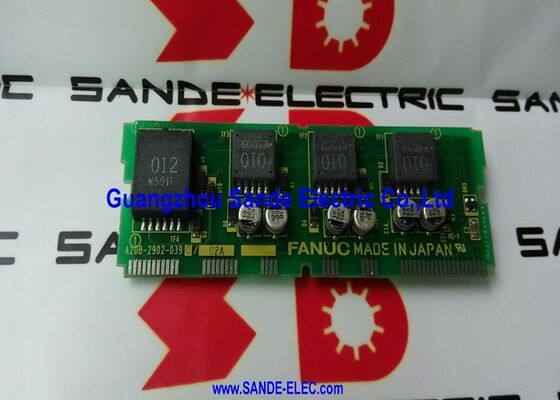

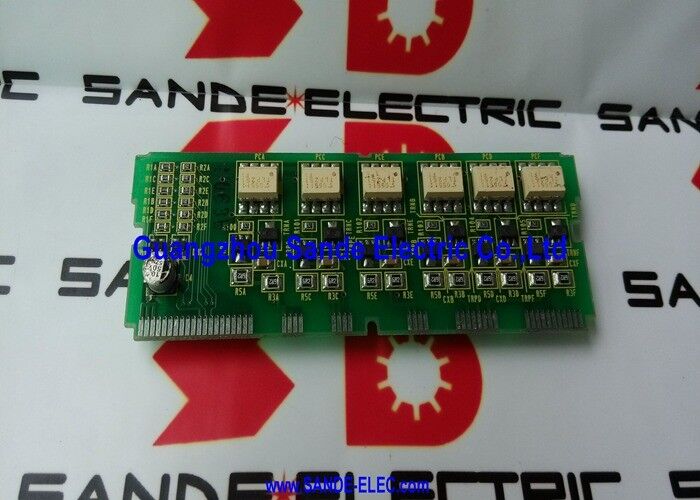

ПЛАТА ДРИВА A20B-2902-0390 A20B29020390 A2OB-29O2-O39O

A20B-2902-0390 | Модуль привода мощности FANUC Alpha — привод затвора IGBT/плата обжига/PSM/от SPM-15 до SPM-37/системы привода с ЧПУ

Модуль силового драйвера — мост между устройствами управления и питания

Внутри каждого приводного модуля FANUC Alpha преобразование мощности происходит с помощью переключающих устройств IGBT (биполярный транзистор с изолированным затвором). Эти транзисторы пропускают полный ток двигателя или шины и переключаются на высокой частоте — обычно 2–4 кГц для приводов шпинделя. Для правильного переключения каждому IGBT необходим точно синхронизированный импульс возбуждения затвора с правильным уровнем напряжения.

Модуль драйвера питания A20B-2902-0390 генерирует эти импульсы управления затвором. Он получает команды переключения низкого уровня от платы управления (A16B-2202-0432 для шпиндельных модулей) и усиливает их в сильноточные сигналы управления затвором, которые фактически включают и выключают устройства IGBT. Именно благодаря этой функции запуска/затвора плата классифицируется как «модуль драйвера» — она управляет самими силовыми устройствами.

Без корректно работающего A20B-2902-0390:

• IGBT получают неправильные сигналы управления затвором или не получают их вообще.
• Преобразование мощности не удалось
• Модуль не может развивать выходное напряжение или ток
• Сигнализация перегрузки по току или аппаратной защиты срабатывает немедленно

Основная информация о продукте

Внутренний стек печатных плат в модулях Alpha SPM

Для полной картины: A06B-6088-H222 (SPM-22) в качестве примера содержит:

• А16Б-2202-0432(карта управления): управление скоростью шпинделя, обработка обратной связи, логика защиты
• А20Б-1006-0481(база/плата питания): соединения шины постоянного тока, выходные разъемы двигателя, сильноточные пути
• А20Б-2902-0390(плата драйвера): импульсы управления затвором IGBT
• А16Б-2203-0332(дополнительная сигнальная плата)

A20B-2902-0390 — это уровень, который преобразует сигналы управления в электрические события, которые перемещают токи двигателя.

Сценарии применения

Аварийный сигнал шпинделя SPM сразу при включении:Шпиндельный модуль FANUC Alpha генерирует сигнал тревоги перегрузки по току в момент подачи команды включения шпинделя, при отсутствии нагрузки на двигатель. Плата управления и базовая плата питания проверены правильно, но проверка показывает, что плата драйвера A20B-2902-0390 выдает асимметричные импульсы управления затвором. Замена восстанавливает правильное переключение и сбрасывает сигнал тревоги.

PSM не удается установить шину постоянного тока:Блок Alpha PSM включается, но не может обеспечить номинальное напряжение на шине постоянного тока, в результате чего отображается сигнал зарядки. После исключения неисправностей входа переменного тока и выпрямителя выход управления затвором платы драйвера A20B-2902-0390 определяется как неправильный. Замена платы восстанавливает предварительную зарядку PSM и установление шины.

Часто задаваемые вопросы

Вопрос 1: Является ли A20B-2902-0390 одной и той же платой в модулях PSM и SPM?

Да. Компания CNC Spares UK подтверждает, что A20B-2902-0390 присутствует в нескольких модулях серии SPM (SPM-15, 22, 26, 30) наряду с A16B-2202-0432. DNC Electronics относит его к модулям Alpha PSM. Одна и та же физическая плата используется в функции управления затвором модулей PSM и SPM в этом диапазоне мощностей. Требования к схеме драйвера для привода затвора IGBT в обоих типах приложений достаточно схожи, чтобы использовать одну и ту же конструкцию платы.

В2: В чем разница между A20B-2902-0390 и A20B-2902-0391?

Это соседние номера деталей в одном семействе модулей драйвера. Варианты 0390 и 0391 имеют разные номинальные мощности или типы интерфейсов в диапазоне Alpha PSM/SPM. A20B-2902-0391 — это соответствующая плата драйвера для модулей повышенной мощности или модулей серии HV. Перед заказом всегда уточняйте, какой вариант установлен на этикетке платы — они не взаимозаменяемы.

Вопрос 3. Может ли поврежденный A20B-2902-0390 привести к необратимому повреждению силовых устройств IGBT?

Да. Плата привода затвора, которая выдает неправильную синхронизацию (например, одновременное включение IGBT в одной и той же фазе), создает прямое короткое замыкание на шине постоянного тока. Это условие «прострела» приводит к прохождению чрезвычайно высокого тока через устройства IGBT за микросекунды, что потенциально может их разрушить. Всякий раз, когда отказ IGBT связан с неисправностью на уровне платы, A20B-2902-0390 следует заменять вместе с поврежденными силовыми устройствами, чтобы предотвратить повторение.

Вопрос 4: Какова процедура безопасной разрядки перед доступом к A20B-2902-0390 внутри модуля PSM или SPM?

Модули PSM и SPM содержат большие конденсаторы шины постоянного тока, которые сохраняют опасное напряжение после отключения сетевого питания. Перед открытием корпуса модуля необходимо выдержать обязательное время ожидания (обычно 5–20 минут в зависимости от размера модуля). Проверьте разряд, проверив светодиодный индикатор заряда модуля и измерив напряжение на шине постоянного тока калиброванным вольтметром. Никогда не обращайтесь с A20B-2902-0390 при подключенном питании.

Вопрос 5: Является ли версия /02A критичной или ее можно заменить более ранней версией?

Версия /02A обозначает обновление аппаратного обеспечения базовой конструкции A20B-2902-0390. Для большинства заменяющих приложений более поздние версии обратно совместимы с тем же модулем. Если на этикетке установленной платы указана более ранняя версия (например, /01A), установка /02A должна быть совместима. Проверьте в сервисной документации FANUC, известны ли какие-либо минимальные требования к версии для конкретной модели PSM или SPM.
