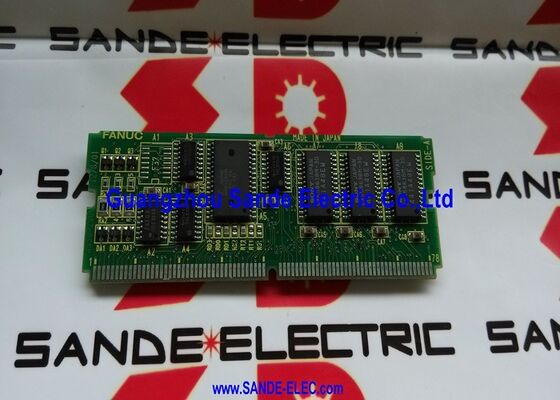

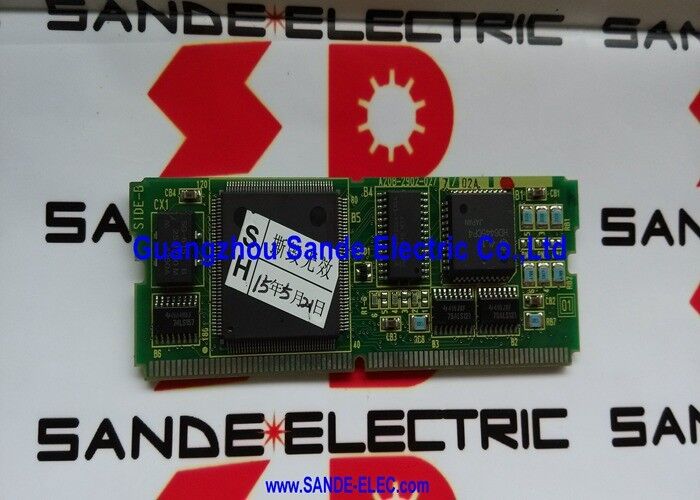

A20B-2902-0277∙ FANUC Серия 16/18/160/180 Модель B 9-дюймовый КРТ Модуль управления высоким разрешением ∙ CRTC / OPT1 Plug-In / FS16-MB / FS18-MB

Модули CRTC серии 16/18 модели B поколения

Системы FANUC серии 16/18 модели B (16-МБ, 16-ТБ, 18-МБ, 18-ТБ) используют модульную архитектуру отображения.Функция отображения не закреплена в основной плате она обеспечивается платой CRTC (CRT Controller), которая устанавливается в слот OPT1 (опция 1) блока управления CNC.

В семействе модулей CRTC A20B-2902-027x для серии 16/18-B существует несколько вариантов, соответствующих различным конфигурациям мониторов:

A20B-2902-0270:14-дюймовый цветной вариант CRTA20B-2902-0271:9-дюймовое стандартное разрешение CRTA20B-2902-0272:Вариант выхода VGA (для ЖК-монитора или VGA-монитора)A20B-2902-0273:14-дюймовый альтернативный CRTA20B-2902-0275:Вариант VGAA20B-2902-0276:9-дюймовый альтернативный CRTA20B-2902-0277:9 дюймоввысокое разрешениеКРТA20B-2902-0278:Вариант VGA

A20B-2902-0277 является специально 9-дюймовым CRT-вариантом с высоким разрешением, подтвержденным для систем FS16/18/160/180-MB с монохромным дисплеем оператора CRT с высоким разрешением.

Основная информация о продукте

КРТ с высоким разрешением

В FANUC CNC-дисплеях оператора "высокое разрешение" отличает расширенную возможность отображения от модулей CRT стандартного разрешения, установленных в одной серии:

Стандартное разрешение:Используется для текстовых дисплеев, показывающих положения оси, содержание программы, смещение инструментов и коды тревоги, достаточные для базового интерфейса на основе символов CNC.

Высокое разрешение:Производит больше пикселей на единицу площади на 9-дюймовом экране, что позволяет лучше отображать символы, более четкую графику и большее количество отображаемого контента на странице без потери читаемости.Для систем с ЧПУ, где графический путь инструмента отображается, более высокая плотность отображения программ или более подробные диагностические экраны, модуль CRT с высоким разрешением обеспечивает качество отображения, которое не может обеспечить стандартный модуль.

A20B-2902-0277 управляет 9-дюймовым CRT с более высокой плотностью пикселей, требуемой конфигурацией дисплея с высоким разрешением.

OPT1 Архитектура подключения

Дисплей контроллера серии 16/18 модели B обслуживается панелью OPT1 - специальным расширительным слотом внутри стойки карт CNC. Модуль CRTC подключается к розетке на этой панели OPT1,подключение видеовыхода CRTC к схемам отклонения и интенсивности монитора CRT.

Замена A20B-2902-0277 требует:

1. Открытие блока управления CNC и определение местоположения панели OPT1
2. Удаление неисправного модуля CRTC из его разъема на панели OPT1
3. Установка заменного модуля в одном и том же розетке
4. Закрытие и восстановление мощности ∙ не требуется изменения параметров

Сценарии применения

Неисправность дисплея 16 МБ:16-МБ обрабатывающий центр FANUC теряет дисплей оператора 9 дюймовый CRT становится пустым или показывает поврежденный контент.Диагностика выделяет ошибку на модуле CRTC A20B-2902-0277Замена восстанавливает дисплей.

Поддержание качества отображения:9-дюймовый CRT с высоким разрешением на 18-МБ CNC развивает искаженное отображение символов из-за старения компонентов модуля CRTC.Замена A20B-2902-0277 восстанавливает качество дисплея без замены самого монитора CRT.

Частые вопросы

Вопрос 1: Чем A20B-2902-0277 отличается от A20B-2902-0271 (также 9-дюймовый модуль CRT)?

Оба являются 9-дюймовыми модулями CRT CRTC для семейства серии 16/18-B, но 0277 - вариант высокого разрешения, а 0271 - вариант стандартного разрешения.Версия с высоким разрешением генерирует больше пикселей на строку сканирования, создавая более тонкие характеристики и графические изображения на том же физическом 9-дюймовом экране.Подтвердить, какой вариант установлен на конкретной CNC путем проверки номера части на этикетке дошки перед заказом.

Вопрос 2: Можно ли установить A20B-2902-0277 в ЦСМ серии 16/18 модели C (MC)?

Список деталей KFAS LLC показывает, что A20B-2902-0277 появляется как в списках деталей модели B (16MB/18MB), так и в списках деталей модели C (16MC/18MC).Совместимость между конфигурациями B и C зависит от конкретного варианта плат OPT1 и версии системы CNC. Подтвердите из документации по запасным частям конкретного CNC, что 0277 указан для установленной конфигурации системы

Вопрос 3: Какие симптомы указывают на отказ A20B-2902-0277 по сравнению с трубкой для монитора CRT?

Неисправный модуль CRTC обычно приводит к внезапной полной потере контента дисплея. CRT темнеет без постепенного затемнения, которое сопровождает старение труб.У неисправной ТРК проявляются прогрессирующие симптомы: снижение яркости, потеря фокуса, геометрическое искажение. если 9-дюймовый CRT темный, но CNC работает нормально (оши перемещаются, программы запускаются, сигналы тревоги чистые),И проверка CRT с внешним сигналом подтверждает, что трубка не повреждена, модуль A20B-2902-0277 CRTC является целью замены.

Вопрос 4: Требуется ли для замены A20B-2902-0277 какая-либо корректировка параметров CNC?

Нет. Модуль CRTC является аппаратным компонентом дисплея, он не хранит параметры CNC. После установки заменного A20B-2902-0277 и включения CNC дисплей должен быть восстановлен немедленно.Если формат отображения неверен (неправильный размер символа или масштабирование), проверьте, соответствует ли параметр типа дисплея CNC установленной конфигурации модуля.

Вопрос 5: Может ли A20B-2902-0277 быть отремонтирован, если не работает весь модуль?

A20B-2902-0277 представляет собой конструкционный модуль SMD (Surface Mount Device).Технически возможен ремонт на уровне компонента специализированным центром обслуживания электроники CNC для неисправностей, связанных с идентифицируемыми неисправными компонентами (отсутствие осциллятора).Для критически важных машин прямая замена платы является более быстрым решением.Ремонт является жизнеспособным вариантом, когда заменяющий модуль недоступен или когда стоимость ремонта значительно ниже.
