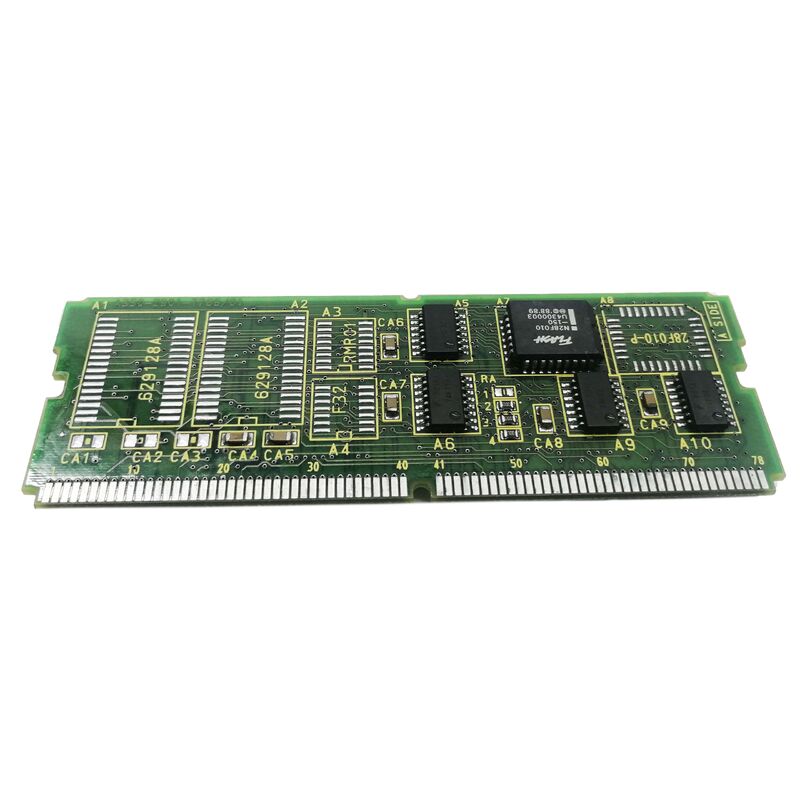

Модуль дочерней платы Fanuc PC A20B-2900-0142 A2OB-29OO-O142 A20B29000142

A20B-2900-0142 ∙ FANUC PMC-RA1 Контрольный модуль ∙ I/O Link / SLC / Серия 20/21 CNC Machine Sequence Controller

PMC Встроенный ПЛК машины

Каждая система FANUC CNC включает в себя PMC (программируемый контроллер машины) - встроенный программируемый логический контроллер FANUC, который работает независимо вместе с управлением движением CNC.PMC выполняет программу последовательности машины: логика лестницы, которая управляет всеми функциями нережущей машины.

Без функционирующего ПМК:

• Системы охлаждающей жидкости не могут быть включены или выключены
• Гидравлические системы не могут последовательности
• Сменщики инструментов не могут завершить циклы изменения
• Дверные замки не могут быть заперты.
• Тормозы оси не могут быть освобождены по требованию
• Функции панели оператора не отвечают логике

A20B-2900-0142 - это модуль PMC, который обеспечивает контроллер PMC-RA1 в серии 20/21. Он так же важен для работы машины, как и аппаратное обеспечение управления движением CNC.

Основная информация о продукте

PMC-RA1 ️ Уровень возможностей в семействе PMC серии 20/21

CNC серии 20/21 предлагал несколько вариантов модулей PMC на разных уровнях возможностей.

Обозначение RA1 определяет уровень возможностей КПП Вариант RA3 (A20B-2901-0660) обеспечивает более высокую производительность для более сложных станковA20B-2900-0142 RA1 с I/O Link обслуживает стандартную конфигурацию станков серии 20/21.

Сценарии применения

Неисправность модуля PMC серии 21:FANUC серии 21 CNC разрабатывает сигнализацию PMC ∙ машина перестает выполнять последовательные функции, охлаждающая жидкость и гидравлические команды не работают, и циклы смены инструмента не могут быть завершены.Модуль A20B-2900-0142 PMC идентифицирован как неисправность. Замена восстанавливает выполнение лестницы PMC и все функции последовательности машины.

Профилактическая замена модуля ПМК:Машины серии 20/21 с высоким циклом работы, работающие в нескольких производственных сменах, проходят плановое обновление блока управления.A20B-2900-0142 заменяется вместе с модулями памяти в рамках всеобъемлющего обновления электроники.

Частые вопросы

Вопрос 1: Что произойдет, если A20B-2900-0142 заменить A20B-2901-0660 (вариант RA3)?

Модуль RA3 (A20B-2901-0660) обеспечивает более высокую емкость PMC, чем RA1.но программное обеспечение системы CNC должно поддерживать тип RA3 PMCЕсли программное обеспечение CNC FROM-резидента не поддерживает RA3, PMC не будет работать правильно.Не заменяйте варианты модуля PMC без подтверждения совместимости программного обеспечения с документацией технического обслуживания FANUC.

Вопрос 2: Изменяет ли замена A20B-2900-0142 программу лестницы PMC машины?

Сам модуль PMC-RA1 хранит программу лестницы PMC в своей памяти.Замена модуля означает, что новый модуль запускается без программы лестницы. После установки замены специальная логика последовательности PMC машины должна быть перезагружена из резервного.Вот почему резервная копия программы лестницы PMC так же важна, как резервная копия параметров CNC перед любым обслуживанием модуля PMC.

Вопрос 3: Каково время цикла сканирования I/O Link на A20B-2900-0142?

Цикл сканирования I/O Link ∙ время, необходимое для обновления PMC всех I/O Link подключенных узлов I/O ∙ зависит от количества подключенных узлов и периода сканирования PMC. Для серии 20/21 с PMC-RA1,цикл I/O Link обычно находится в низком диапазоне миллисекунд (1-3 мс на полное сканирование)Этого достаточно для управления последовательностью машины; схемы безопасности с критическим временем всегда должны использовать проводные сигналы, а не I/O Link для их основного пути защиты.

Вопрос 4: Можно ли использовать A20B-2900-0142, если на CNC серии 20/21 нет подключенных устройств I/O Link?

Да. Возможность I/O Link на A20B-2900-0142 является доступной функцией, она не должна использоваться, если машина не имеет устройств I/O Link.PMC-RA1 функционирует нормально без устройств I/O LinkЕсли в более позднем этапе машины требуется I/O Link (например, распределенная модернизация панели оператора), шина I/O Link доступна на A20B-2900-0142 без необходимости изменения модуля.

Q5: Какую программу PMC-RA1 поддерживает A20B-2900-0142?

PMC-RA1 (RA1 = первый уровень способности в серии RA) обеспечивает определенное максимальное количество шагов программы лестницы, как правило, в диапазоне от 1000 до 3,000 шагов в зависимости от модели серии 20/21 и версии программного обеспеченияДля уровня RA1 аналогично определены емкости D (данные), K (держание реле) и T (таймер).Для машин, требующих более сложных программ последовательности, приближающихся к пределу шага RA1, модуль RA3 (A20B-2901-0660) обеспечивает увеличение мощности..
