FANUC A20B-2002-0300 | Датчик энкодера шпиндельного двигателя серии Alpha — с монтажным кронштейном / встроенным реле / интерфейсом типа B

Обратная связь по скорости для шпинделя серии Alpha

A20B-2002-0300 — это узел датчика энкодера шпиндельного двигателя для системы привода шпинделя FANUC серии Alpha. Он устанавливается на задней стороне шпиндельного двигателя, как правило, под вентилятором охлаждения шпинделя, и обеспечивает сигнал обратной связи по оборотам шпинделя (RPM), который требуется модулю усилителя шпинделя серии Alpha для регулирования скорости шпинделя при режущих нагрузках.

В отличие от энкодеров серводвигателей, которые сообщают абсолютное или инкрементальное положение вала для управления положением, основной функцией энкодера шпинделя является обратная связь по скорости — непрерывный сигнал, который считывает усилитель шпинделя для поддержания заданной скорости вращения (RPM) при изменении силы резания. Без исправного датчика энкодера усилитель шпинделя не может замкнуть контур регулирования скорости: он теряет способность поддерживать стабильную скорость под нагрузкой, что влияет на качество поверхности, срок службы инструмента и точность жесткого нарезания резьбы.

Блок датчика подключается к клемме JY2 на модуле усилителя шпинделя серии Alpha с использованием последовательного интерфейса типа B. Эта спецификация интерфейса специфична для серии Alpha — несовместима с обратной связью на основе FSSB для более поздних поколений приводов Alpha i или более поздних.

Существуют две аппаратные ревизии: /01A и /02A. Перед заказом замены подтвердите ревизию установленного блока по его маркировке.

Ключевые характеристики

Встроенное реле и монтажный кронштейн

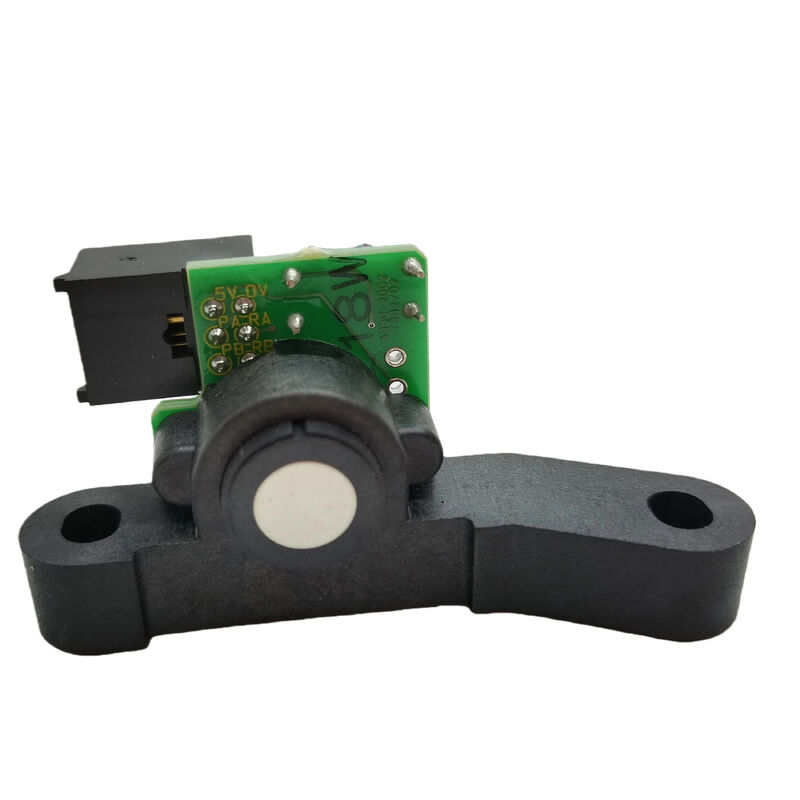

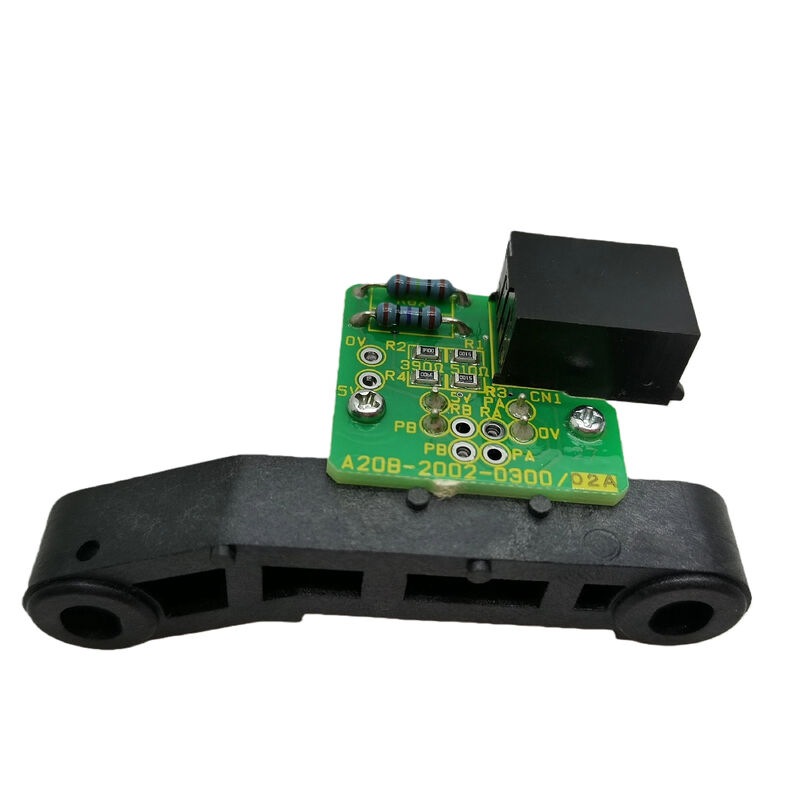

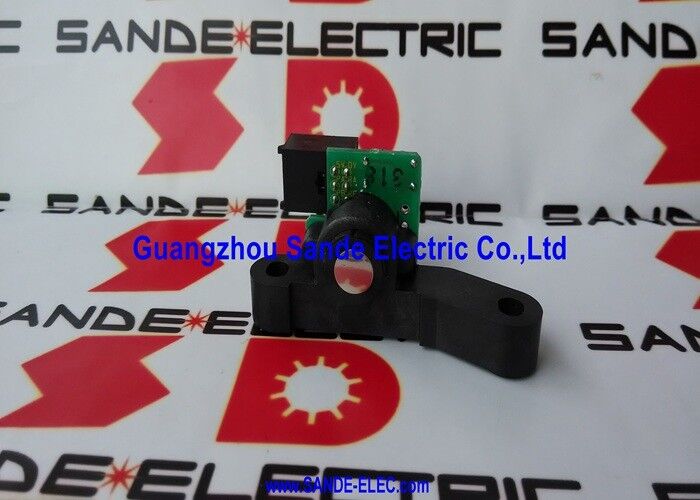

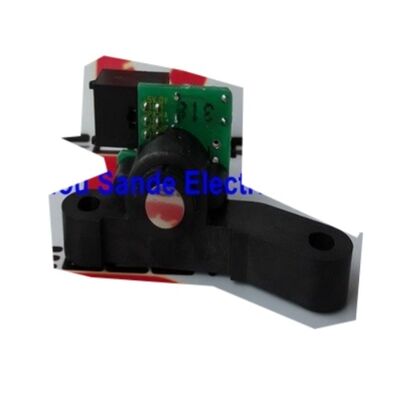

A20B-2002-0300 поставляется как полный узел датчика: печатная плата со встроенным реле установлена в кронштейне, который правильно позиционирует ее относительно мишени датчика шпиндельного двигателя. Кронштейн обеспечивает правильное расстояние между печатной платой датчика и магнитной кольцевой мишенью двигателя — неправильное расстояние приводит к слабым или отсутствующим сигналам обратной связи даже от исправной печатной платы.

При установке замены проверьте положение кронштейна и зазор между датчиком и мишенью в соответствии с документацией по техническому обслуживанию шпиндельного двигателя. Новая печатная плата, установленная с неправильным зазором, вызовет те же условия аварийного сигнала, что и неисправная.

Часто задаваемые вопросы

В1: Что делает A20B-2002-0300 в системе привода?

Он обеспечивает обратную связь по оборотам шпинделя (RPM) для модуля усилителя шпинделя серии Alpha. Датчик определяет вращение вала шпиндельного двигателя и отправляет сигнал скорости на усилитель через соединение клеммы JY2. Без этого сигнала усилитель не может замкнуть контур регулирования скорости, и шпиндель не может поддерживать стабильную скорость при режущей нагрузке.

В2: Шпиндель показывает колебания скорости при режущей нагрузке, но работает нормально без нагрузки. Является ли этот датчик причиной?

Колебания скорости под нагрузкой — когда скорость шпинделя падает или колеблется при увеличении сил резания — являются характерным симптомом ухудшения или прерывистой обратной связи по скорости. Если сигнал обратной связи по скорости чистый без нагрузки, но ухудшается под нагрузкой (из-за вибрации, влияющей на зазор между датчиком и мишенью или контакт разъема), это приводит к колебаниям скорости. Перед заменой печатной платы проверьте ослабление монтажного кронштейна и прерывистый контакт разъема JY2.

В3: Взаимозаменяемы ли /01A и /02A?

Обе ревизии выполняют одну и ту же функцию. Незначительные различия в аппаратной ревизии сохраняют тот же электрический интерфейс и спецификацию монтажа. В большинстве случаев ревизии взаимозаменяемы, но подтвердите ревизию по маркировке установленного блока и укажите ее соответствующим образом при заказе, чтобы обеспечить максимально точное соответствие.

В4: После замены A20B-2002-0300 шпиндель показывает ошибку ориентации. Что следует проверить?

После замены датчика требуется повторное обнуление ориентации шпинделя. Угловое соотношение датчика с эталоном вала двигателя может незначительно отличаться у нового блока. Проверьте выравнивание смены инструмента и при необходимости отрегулируйте параметр положения остановки ориентации шпинделя (параметр сдвига ориентации шпинделя в наборе параметров шпинделя ЧПУ) небольшими шагами, если шпиндель останавливается под немного неправильным углом.

В5: Доступен ли еще A20B-2002-0300?

Через вторичный рынок ЧПУ FANUC — дилеры запчастей для ЧПУ и специалисты по обслуживанию шпиндельных двигателей имеют в наличии как новые, так и проверенные бывшие в употреблении блоки. Подтвердите ревизию (/01A или /02A) и убедитесь, что в поставляемом блоке есть как печатная плата, так и кронштейн. Проверьте функцию встроенного реле и выходной сигнал датчика перед приемом любого бывшего в употреблении блока.
