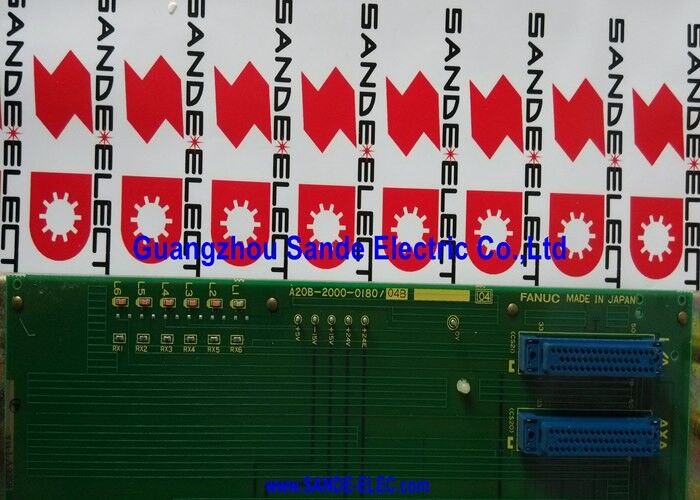

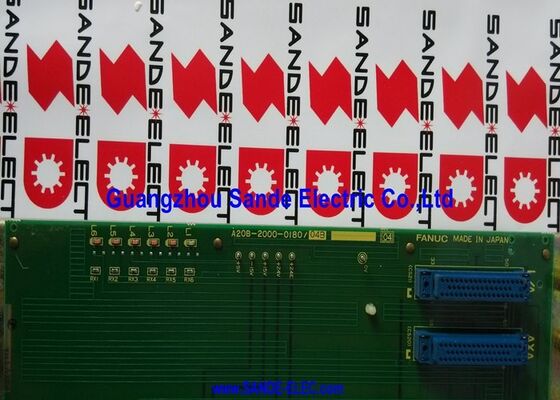

Материнская плата A20B-2000-0180 A20B20000180 A2OB-2OOO-O18O

А20Б-3300-0293 | Модуль ЦП FANUC 486 — 16 МБ DRAM / семейство A20B-3300-029x / сменная плата процессора / FANUC CNC

A20B-3300 — серия модулей ЦП

Серия A20B-3300 представляет собой семейство сменных модулей ЦП FANUC — процессорных плат, обеспечивающих возможности центральной обработки на основных платах FANUC с ЧПУ. Серия охватывает несколько поколений платформ ЧПУ и процессорных архитектур:

Семейство A20B-3300-029xзанимает диапазон процессоров эпохи 486:

Семейство 029x представляет поколение процессоров ЧПУ Intel 486 от FANUC — значительный шаг вперед по сравнению с предшественниками 486, обеспечивая вычислительную мощность, необходимую для платформ ЧПУ i-серии первого поколения.

Ключевые характеристики

Плагинная архитектура — преимущества обслуживания

A20B-3300-0293 подключается к определенному разъему на основной плате ЧПУ — модульной конструкции, которая отделяет модуль процессора от основной платы. Это обеспечивает:

Независимая заменяемость:При выходе из строя модуля ЦП заменяется только модуль — основная плата, модули памяти и дополнительные карты остаются в целости и сохранности.

Неинвазивное сохранение данных:Замена A20B-3300-0293 не влияет на параметры ЧПУ или программы обработки детали — они находятся в модулях SRAM и FROM на основной плате или рядом с ней, а не в самом модуле ЦП.

Сценарии применения

Неисправность модуля процессора ЧПУ:ЧПУ FANUC выдает постоянные сбои загрузки или сигналы тревоги на уровне ЦП. Все модули памяти тестируются правильно. В качестве неисправности выявлен процессорный модуль A20B-3300-0293. Замена восстанавливает нормальную загрузку и работу ЧПУ.

Обслуживание электроники ЧПУ:Устаревшее ЧПУ FANUC серии i проходит ремонт электроники. Модуль ЦП A20B-3300-0293 заменяется для сброса срока службы процессора.

Часто задаваемые вопросы

Вопрос 1: Какие системы ЧПУ используют модуль ЦП A20B-3300-0293 486?

Семейство A20B-3300-029x обслуживает платформы ЧПУ FANUC i-серии эпохи процессоров 486. Соседние участники (0290, 0291) подтверждают совместимость с платформами серий 15i, 16i, 18i и 21i в своих поколениях оборудования A и B. Подтвердите конкретную модель ЧПУ в документации по аппаратному обеспечению главной платы.

Вопрос 2: Чем A20B-3300-0293 отличается от модулей класса Pentium (A20B-3300-0312/0313)?

В семействе 029x используются процессоры класса Intel 486. В семействе 031x используются процессоры класса Intel Pentium. Pentium обеспечивает примерно вдвое большую пропускную способность команд за такт благодаря своему суперскалярному конвейеру с двумя задачами, более широкой полосе пропускания шины памяти и значительно более высокой производительности с плавающей запятой. Два поколения модулей обслуживают разные поколения оборудования ЧПУ и не являются взаимозаменяемыми.

В3: Требуется ли замена A20B-3300-0293 какой-либо реконфигурации ЧПУ?

Нет. Параметры ЧПУ, логическая схема PMC и программы обработки детали находятся в модулях SRAM и FROM — отдельно от модуля ЦП. Замена A20B-3300-0293 не влияет на эти сохраненные данные. ЧПУ загружается из FROM и считывает параметры из SRAM после установки нового модуля.

Вопрос 4. Для чего используется 16 МБ DRAM в ЧПУ эпохи 486?

DRAM объемом 16 МБ на A20B-3300-0293 является рабочей памятью процессора. При загрузке ЧПУ копирует свое системное программное обеспечение из FROM в эту DRAM для быстрого выполнения. Все переменные времени выполнения, данные упреждающего буфера, информация о состоянии оси и данные активной программы находятся в этом DRAM во время работы станка. Емкость 16 МБ соответствует программному обеспечению версий программного обеспечения FANUC CNC 486-й эпохи.

В5: Возможен ли ремонт или замена A20B-3300-0293?

FanucWorld указывает A20B-3300-0293 как имеющийся в наличии для прямой продажи. Плата также отмечена как «Обмен ядра: в настоящее время не принимается; Ремонт: в настоящее время не предлагается» на FanucWorld — прямая замена платы является рекомендуемым подходом к обслуживанию этого модуля.
