А16Б-3200-0020 | Основная плата ЦП серии FANUC емкостью 21 ТБ — 4 оси, 3 слота, SERVO, PMC, MEM и SP, разъемы для переднего монтажа

Серия 21-TB — Компактный станок с ЧПУ для токарной обработки

Станки FANUC Series 21 заняли особую рыночную позицию в линейке ЧПУ FANUC: они более функциональны, чем экономичная серия 0, но более компактны и дешевле, чем полноценная серия 16/18. Обозначение «21» поставило его между этими поколениями, предлагая сбалансированное сочетание функций для малых и средних токарных центров (21-TB) и обрабатывающих центров (21-MB).

Конфигурация 21-TB (токарный центр) адаптирована для применения на токарных станках: компенсация радиуса вершины инструмента, постоянная скорость резания, нарезание резьбы и постоянные циклы для токарной обработки в стандартной комплектации.

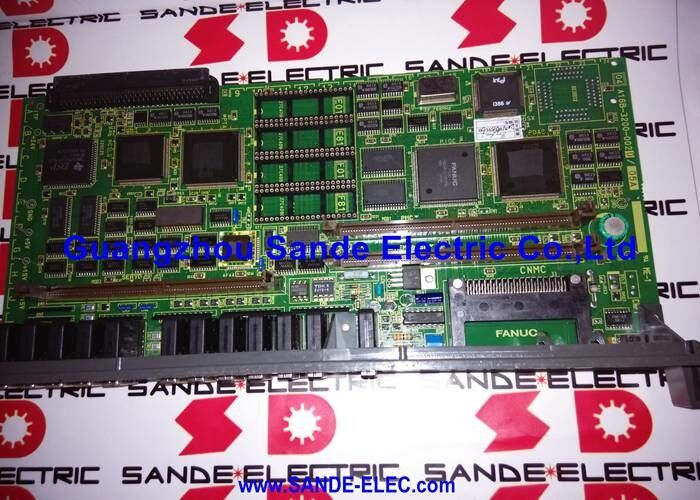

A16B-3200-0020 — это основная плата ЦП для этого элемента управления емкостью 21 ТБ — физическое ядро, к которому подключаются и от которого зависят все остальные платы и модули.

Ключевые характеристики

4-осевые возможности

A16B-3200-0020 поддерживает до 4 управляемых осей — этого достаточно для большинства конфигураций токарных центров:

• Стандартный 2-осевой токарный станок (X и Z):Задействованы две из четырех мощностей.
• 3-осевой токарный станок с осью Y или контршпинделем:Используются три оси
• 4-осевой двухревольверный токарный станок (X1, Z1, X2, Z2):Использована полная четырехосная мощность

Для машины, требующей большего количества осей, подходящей платформой будет серия 16 или 18. Четырехосевые возможности станка емкостью 21 ТБ хорошо подходят для токарных станков, которыми он обычно оснащается.

Сценарии применения

Сбой основной платы ЧПУ 21-ТБ:Токарный центр с ЧПУ и системой управления FANUC 21-TB после включения теряет всякую реакцию. Напряжения питания подтверждают правильность; Основная плата A16B-3200-0020 определена как неисправная. Замена — с переустановкой сервоприводов, модулей PMC, MEM и SP — и восстановление параметров из резервной копии возвращают машину в производственный режим.

Реконструкция системы управления ЧПУ:Старый токарный центр емкостью 21 ТБ отремонтирован для продолжения эксплуатации. Основная плата A16B-3200-0020 заменяется в рамках общего обновления блока управления.

Часто задаваемые вопросы

В1: Какие модули необходимо перенести на замену A16B-3200-0020?

Все три слотовых модуля — карта SERVO, модуль PMC и модуль MEM&SP — необходимо снять со старой платы и установить в те же слоты на новой плате. Эти модули содержат программное обеспечение ЧПУ и данные конфигурации. Кроме того, модули FROM/SRAM (хранилище программ и параметров) на основной плате должны быть перенесены в целости и сохранности.

Вопрос 2. Совместим ли A16B-3200-0020 с вариантом Series 21-MB (обрабатывающий центр)?

Модель A16B-3200-0020 утверждена для токарных центров емкостью 21 ТБ. В 21-MB (обрабатывающий центр) может использоваться другой вариант основной платы с другой конфигурацией слотов или поддержкой программного обеспечения. Компания CNC Electronics отмечает эту плату как «плату ЦП серии системы управления 21B», которая охватывает платформу 21-й серии. Перед заказом сверьтесь с документацией по запасным частям конкретной машины.

В3: Что происходит с программами ЧПУ при замене A16B-3200-0020?

Если модуль MEM & SP и модули FROM/SRAM переносятся неповрежденными с исходной платы, все программы, параметры и данные PMC сохраняются. Если эти модули недоступны (например, повреждены), требуется полное восстановление данных из резервной копии. Вот почему выполнение резервного копирования перед любым обслуживанием основной платы является важной практикой.

Вопрос 4: Требуется ли обновление прошивки после установки сменного A16B-3200-0020?

Прошивка системы ЧПУ хранится в модулях FROM (Flash ROM) — отдельно от основной платы. Если на замену платы перенести модули FROM из оригинальной системы, то прошивка сохраняется и перепрошивка не требуется. Если необходимо использовать новые модули FROM, необходимо загрузить правильную версию прошивки FANUC для накопителя емкостью 21 ТБ.
