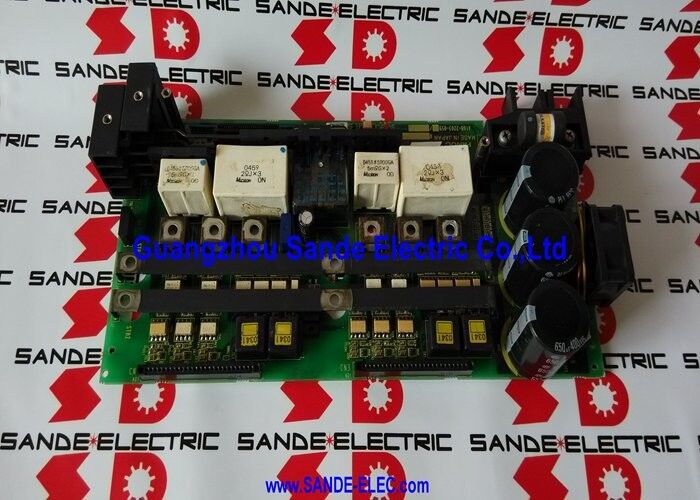

Материнская плата A16B-2203-0590 A16B22030590 A16B-22O3-O59O

A16B-2203-0590∙ FANUC Alpha SVM2-12/40 Планшеты проводки ∙ Тип A и интерфейс FSSB / A06B-6079-H204 / A06B-6096-H204 / Преемники A16B-2202-0770

SVM2-12/40 Asymmetric Twin-Axis Drive (Асимметричный двухосевой привод)

FANUC Alpha SVM2-12/40 представляет собой двухосевой сервоусилитель с различными номинальными токами на одну ось. В отличие от симметричных SVM2-12/12 (12A на обеих осях) или SVM2-40/40 (40A на обеих осях),конфигурация 12/40 обеспечивает:

• Ось 12А (легкая):Для более легкой оси машины - башня инструмента, вращение заготовки или вспомогательная ось с меньшим требованием к сервомотору.
• Ось 40A (более тяжелая):Для более тяжелой оси машины обычно основная трансляционная ось с большим двигателем и более высоким требованием инерции.

Такая асимметричная связь позволяет производителю машин тесно сопоставлять ток сервоусилителя с фактическим спросом на каждой оси.Установка однородного модуля 40/40, где одной оси требуется только 12ASVM2-12/40 является наилучшим вариантом для машин с одной легкой и одной тяжелой осью.

Основные характеристики

Тип A и FSSB

A16B-2203-0590 обслуживает SVM2-12/40 в обоих вариантах интерфейса:

Интерфейс типа А (A06B-6079-H204):Интерфейс серийного сервобуса с использованием выделенного кабеля от CNC. Раннее поколение интерфейса, все еще распространенное на системах серии 15 и ранних систем серии i.

Интерфейс FSSB (A06B-6096-H204):Интерфейс волоконно-оптической сервобусы, используемый на системах CNC серии i. Обеспечивает иммунитет к электромагнитному шуму от кабинета привода.

Физический набор разъемов на панели проводки вмещает оба типа интерфейсов, поскольку размеры механической панели и компоновка разъемов двигателя/автобуса являются общими для вариантов типа А и FSSB SVM2-12/40Только контроллер PCB и сервобусный соединитель отличаются между ними.

Сценарии применения

SVM2-12/40 Неисправность кабельной панели:Сервомодуль FANUC Alpha разрабатывает коды тревоги, влияющие на обе оси.Замена A16B-2203-0590 восстанавливает целостность соединителя модуля и обе функции сервооси.

Реконструкция модуля:Модуль Alpha SVM2-12/40 проходит ремонт в мастерской.

Частые вопросы

Вопрос 1: Можно ли использовать A16B-2203-0590 в интерфейсе FSSB SVM2-12/40 и также SVM2-12/40 типа A?

Да, руководство по техническому обслуживанию FANUC Alpha подтверждает, что A16B-2203-0590 является панелью проводки для модулей A06B-6079-H204 (тип A) и A06B-6096-H204 (FSSB).Доска проводки является общим структурным элементом для обоих вариантов интерфейса. Коннектор интерфейса серво CNC на панели проводки принимает кабель типа A и FSSB-коннектор из волоконного оптического кабеля,или интерфейс-специфическое соединение осуществляется через разъединитель управления ПКБ, а не на панели проводки.

Вопрос 2: Какой контрольный ПКБ сочетается с A16B-2203-0590 в SVM2-12/40?

Для конфигурации управления HRV3 (управление потоком более высокой производительности): панель проводки A16B-2203-0590 соединяется с управляющим PCB A20B-2100-0541 (интерфейс FSSB).соединение зависит от генерации модуляТаблица руководства по техническому обслуживанию серии FANUC Alpha указывает: "При использовании HRV3 используйте следующие платы вместе: Плата проводки: A16B-2203-059X / Плата печатных схем: A20B-2100-054X".

Вопрос 3: Почему SVM2-12/40 использует асимметричные номиналы тока, а не единый 40/40?

Конфигурация привода с совпадением тока снижает затраты и улучшает тепловое управление.и размер шкафа. SVM2-12/40 обеспечивает каждую ось именно тем током, в котором она нуждается. Это особенно полезно на станках с ЧПУ, где ось Z (перевозка) несет большую нагрузку, чем ось X (поперечный слайд),или на машинах, где одна ось является легкой вспомогательной, а не основной режущей.

Вопрос 4: После установки замены A16B-2203-0590 необходимо ли перенаправлять кодер или кабели двигателя?

Коннекторы кодера и кабеля двигателя на панели проводки сохраняют ту же физическую конфигурацию и механическую конфигурацию, что и оригинальная панель.Кабельные соединения переделаны на те же позиции соединителя на новой плате .

Вопрос 5: Можно ли заменить панель проводки A16B-2203-0590 без доступа к ПКБ управления?

В корпусе модуля SVM2-12/40 контрольный ПКБ устанавливается на панели проводки.Сначала необходимо удалить ПКБ управления, чтобы выявить поддерживающее оборудование панели проводки.После замены A16B-2203-0590,ПКБ управления вновь устанавливается на новую панель проводки перед закрытием модуля и вновь устанавливается в кабинет привода..
