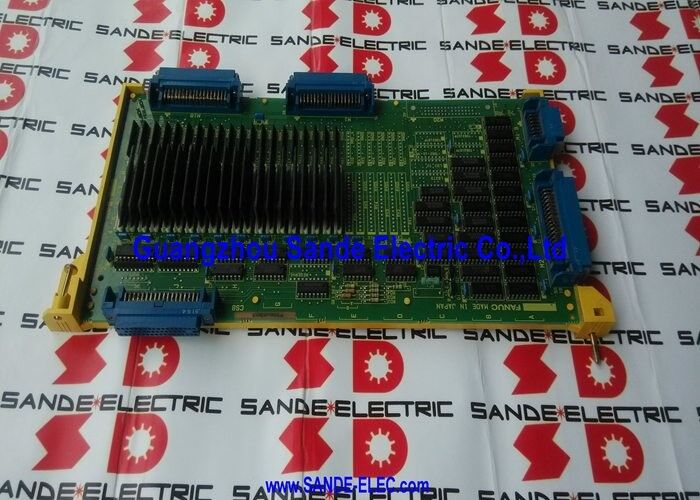

FANUC A16B-1212-0220∙ Zero C Control C7 I/O PCB ∙ 104 входа / 72 выхода / не поверхностная установка / FANUC 0-C, 0-D, 0-F серии

104 входа, 72 выхода

A16B-1212-0220 - это плата ввода/вывода C7 для серии FANUC Zero (0) CNC и варианты модели FОбозначение C7 обозначает полностью определенную конфигурацию ввода/вывода в верхней части серии A16B-1212: 104 цифровых входа и 72 цифровых выхода.Это плата, которая подходит для машин с наибольшим количеством В/В в архитектуре управления Zero C complex complex machining centers with full ATC, поддонов и вспомогательных функций ввода/вывода, а также станков с многоосями и управлением шпинделями.

Планшет управляет интерфейсом машины каждый переключатель, датчик, выход реле и электромоторный клапан, подключенный к станку, который контролируется логикой лестницы PMC CNC, проходит через эту печатную плату.Входы читают физическое состояние машины (граничные переключатели, дверные блокировки, сенсорные сигналы, кнопки оператора). Выходы управляют приводами машины (релейные катушки, электродинамические клапаны, индикаторные лампы, спусковые устройства ATC).

Конструкция не поверхностного монтажа ¢ компоненты с отверстиями, а не SMD ¢ является отличительной физической характеристикой оригинальных пластин серии C.Раньше платы ввода/вывода FANUC не были поверхностно-монтируемы, что имеет значение при рассмотрении ремонта: проходные компоненты более доступны для ремонта вручную, чем тонкопроходные компоненты SMD.

Основные характеристики

C7 в семье Zero C I/O Board

Серия A16B-1212 охватывает полный спектр плат ввода-вывода для поколения управления FANUC Zero C, D и F. Каждый вариант в серии отличается количеством вводов-выводов и конфигурацией:

C7 является самым высоким стандартным вариантом с учетом В/В в этом семействе платок.

Частые вопросы

Вопрос 1: Какие варианты FANUC серии 0 используют A16B-1212-0220?

Плата предназначена для управления сериями FANUC 0-C, 0-D и 0-F на нескольких типах машин: 0-MC (оборудовательный центр), 0-TC (окружительный центр), 0-TTC (окружительный центр с двумя башенками),0-MD (обработка с прямым приводом)Он также поддерживает OC, OD и OF шпиндели и сервоинтерфейсы.

Вопрос 2: Как диагностировать неисправность на ПКВ В/В?

Неисправности ПКВ ввода/вывода, как правило, возникают, когда определенные входы или выходы не реагируют на определенный сигнал переключателя, не регистрируемый в ПМК.или конкретные выходы, которые не активируются независимо от команды PMC.Систематическое тестирование с использованием диагностического дисплея ввода/вывода CNC (PMC I/O monitor) позволяет определить, какие конкретные точки ввода/вывода не работают.Если неисправность затрагивает большой блок входов или выходов, а не одну точку, сама плата является более вероятным источником неисправности, чем полевая проводка.

Вопрос 3: Может ли A16B-1212-0220 быть отремонтирован или требуется полная замена?

Конструкция с отверстием (не поверхностное устройство) делает ремонт на уровне платы более доступным, чем платы SMD. Общие точки отказа включают контакты разъемов, защитные диоды на выходных каналах,и оптокоплерных интегральных узлов на входных каналахСпециалисты службы по ремонту платы ввода/вывода серии FANUC Zero могут выявить и заменить неисправные компоненты и проверить полный набор испытуемых каналов ввода/вывода 104/72.

Вопрос 4: Требуется ли замена A16B-1212-0220 перепрограммированием PMC?

Программа лестницы PMC хранится в основной памяти CNC, а не на плате I/O. Замена плате I/O не изменяет программу PMC. После заменыпроверять, что все адреса В/В работают правильно, проверяя каждый вход и выход на мониторе PMC.Карта В/В определяется программным обеспечением PMC и физическим положением платы в стойке.

Вопрос 5: Где находится источник A16B-1212-0220?

Через FANUC серии Zero I/O доски послепродажный рынок FANUC серии 0 специализированные дилеры CNC, услуги по ремонту доски и проверенные поставщики избытка.Услуги по ремонту и замене широко доступны для этого поколения плат В/В FANUC. Подтвердите A16B-1212-0220 на этикетке установленной платы. Связанные платы в серии A16B-1212 имеют различные I/O и не являются взаимозаменяемыми.
