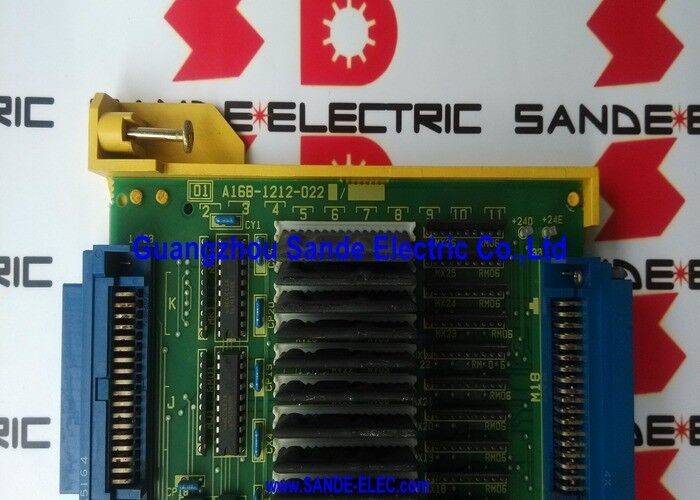

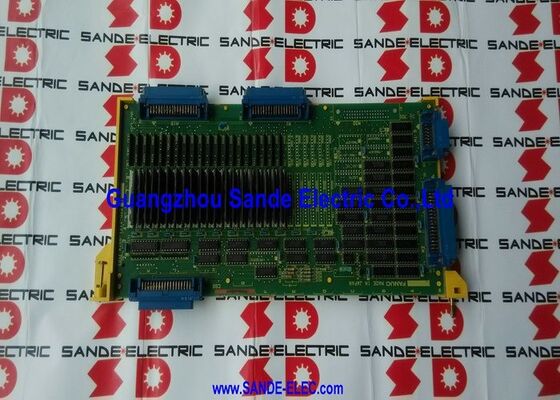

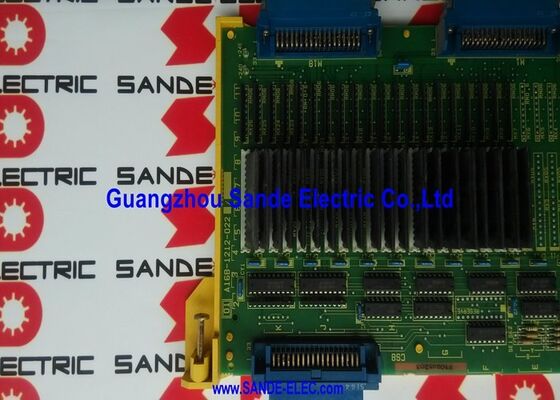

Fanuc PC Board A16B-1212-0220 A16B-1212-O22O A16B12120220

А16Б-1212-0220 | Плата ввода-вывода FANUC серии 0-C C7 — 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD / для поверхностного монтажа / полностью укомплектованная

104 входа и 72 выхода — управление машиной в масштабе

Счетчик сигналов A16B-1212-0220 отражает потребности полностью оснащенного станка с ЧПУ. Подсчитайте сигналы, необходимые для типичного обрабатывающего центра:

Входы для ЧПУ (доступно 104):Концевые выключатели перебега по осям (6–12), датчик длины инструмента, датчик уровня СОЖ, переключатели гидравлического давления, открытие/закрытие двери, зажим поддона, датчики положения магазина инструментов, обнаружение поломки инструмента, уровень масла в шпинделе, датчик защитного коврика, подтверждение отпускания тормоза по осям, кнопки запуска цикла/удержания подачи, ступени переключателя коррекции скорости подачи, ступени переключателя коррекции скорости шпинделя, контакты переключателя режима, сигналы завершения вспомогательных функций — список на сложном станке легко достигает 80–100+ входов.

Выходы от ЧПУ (доступно 72):Реле насоса охлаждающей жидкости, подача СОЖ под высоким давлением, запуск гидравлической системы, отпускание тормоза оси, блокировка двери, контакты направления запуска шпинделя, выдвижение/втягивание магазина инструментов, зажим/разжим паллеты, индикаторная лампа включения/выключения охлаждающей жидкости, индикатор тревоги, лампа активного цикла, индикатор работы шпинделя, индикатор остановки подачи, сигнал завершения программы, вспомогательные релейные выходы M-кода - 60–70 выходов на сложном станке легко.

Возможности C7 104/72 охватывают полный комплект сложного станка с ЧПУ без необходимости использования второй платы ввода-вывода.

Ключевые характеристики

C7 — Полностью заданная конфигурация

В семействе плат Series 0-CI/O существует три варианта линейки A16B-1212-022x:

C7 (A16B-1212-0220) представляет собой полностью укомплектованный вариант — полную плату ввода-вывода со всеми собранными входными и выходными цепями. C6 и C5 — это постепенно уменьшаемые версии для более простых станков, где требуется меньше точек ввода-вывода.

Замена C7 на C6 или C5 приведет к отсутствию адресов ввода-вывода в цепочке PMC — сигналы, которые программа релейной схемы ожидает найти, просто не будут существовать на меньшей плате, вызывая сигналы тревоги PMC или неправильное поведение машины. Всегда заменяйте C7 на C7.

Сценарии применения

Ошибка ввода-вывода обрабатывающего центра 0-MC:Обрабатывающий центр FANUC 0-MC генерирует случайные коды сигналов тревоги PMC. Некоторые входы сообщают о неверных состояниях, несмотря на подтвержденную правильную проводку на месте. Плата A16B-1212-0220 идентифицируется путем систематического выявления неисправностей. Замена восстанавливает правильную работу ввода и вывода по всем 104/72 точкам.

Конфигурация ввода/вывода двухревольверного токарного станка 0-TC:Токарный станок с двумя револьверными головками 0-TC с двумя револьверными головками и соответствующей блокировкой использует полную мощность ввода-вывода 104/72 A16B-1212-0220 для управления всеми переключателями положения револьверной головки, гидравлическими цепями и датчиками присутствия деталей с одной платы.

Часто задаваемые вопросы

Вопрос 1: Можно ли протестировать A16B-1212-0220 (C7) отдельно вне ЧПУ?

DNC Electronics производит специальные стенды для тестирования плат ввода-вывода для плат серии 0-CI/O, включая A16B-1212-0220. Это подтверждает, что изолированное тестирование платы ввода-вывода 104/72 технически возможно. Для внутреннего тестирования плате требуется соответствующий источник питания, сигналы адреса ввода-вывода и проводка тестовых стимулов — полноценный испытательный стенд обычно не доступен в стандартной механической мастерской. Практической альтернативой являются услуги обмена от специализированных поставщиков.

Q2: Какие сигналы подключаются к выходным клеммам A16B-1212-0220?

Цифровые выходы платы управляют машинными устройствами через контакты реле или транзисторные выходы. Типичные соединения включают в себя: стартеры двигателя охлаждающего насоса, катушки электромагнитных клапанов, цепи индикаторных ламп, соленоиды дверных замков и выходы сигналов для вспомогательных машин. Каждая выходная цепь имеет максимальное номинальное напряжение и ток, определенные в руководстве по аппаратному обеспечению серии 0-C. Превышение выходных номиналов приводит к выходу из строя транзистора или реле на плате — всегда проверяйте характеристики нагрузки перед подключением внешних устройств.

В3: Каковы различия в приложениях между 0-MC и 0-TC, когда оба используют A16B-1212-0220?

И 0-MC (обрабатывающий центр), и 0-TC (токарный центр) используют одну и ту же плату A16B-1212-0220, но их лестничные программы PMC используют точки ввода-вывода 104/72 по-разному. На 0-MC многие входы/выходы предназначены для смены инструмента, перемещения паллет и ориентации шпинделя. В 0-TC одни и те же адреса ввода-вывода управляют функциями патрона, задней бабки и подачи прутка. Аппаратная часть платы идентична — функциональное назначение определяет программа PMC.

В4: Поддается ли ремонту A16B-1212-0220?

DNC Electronics открыто предлагает услуги по замене, ремонту и тестированию A16B-1212-0220, отмечая, что у них есть специальные испытательные стенды для плат ввода-вывода серии 0. Ремонт этой платы возможен, поскольку конструкция без поверхностного монтажа упрощает доступ к компонентам для квалифицированного специалиста. Распространенные виды отказов — перегорание выходных транзисторов, выход из строя входных оптронов, отказ компонента источника питания — поддаются ремонту на уровне компонентов.

Вопрос 5: Как в PMC определяется адрес точек ввода-вывода A16B-1212-0220?

Назначение адреса ввода-вывода для A16B-1212-0220 определяется настройками системных параметров ЧПУ Series 0-C — в частности, параметрами конфигурации ввода-вывода, которые сопоставляют физические слоты платы с адресами ввода-вывода PMC. Эти параметры определяют, какой адрес PMC соответствует какому физическому входному или выходному разъему на плате. После установки новой платы переконфигурация адреса не требуется, если только плата не установлена ​​в физический слот, отличный от исходной.
