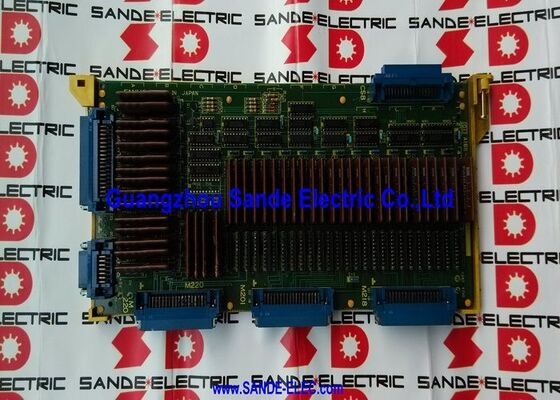

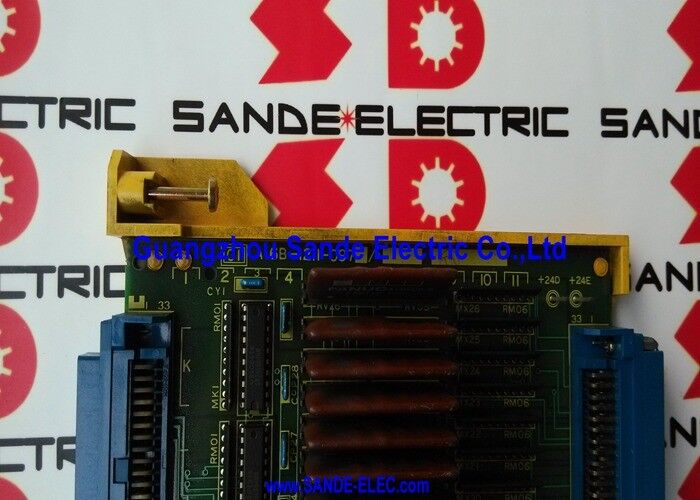

Круговая плата A16B-1211-0970 A16B-1211-O97O A16B12110970

А16Б-1211-0970 | Плата ввода-вывода FANUC серии 0-C Zero Control E3 — 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD

Zero Control E3 — самая полная плата ввода-вывода

Семейство плат ввода-вывода FANUC серии 0-C (Zero C или F0C) использует обозначение E для обозначения различных уровней мощности ввода-вывода в диапазоне A16B-1211-097x:

Обозначение E3 — A16B-1211-0970 — это полностью заполненная плата. Все 104 входных канала и 72 выходных канала собраны и активны. Варианты E2 и E1 содержат все меньше схем для более простых станков, где требуется меньше точек ввода-вывода.

Для обрабатывающих и токарных центров серии 0-C с полностью оборудованными панелями оператора, автоматическими устройствами смены инструментов, системами паллет и гидравлическими контурами конфигурация E3 обеспечивает полное необходимое количество входов/выходов без исчерпания каналов.

Ключевые характеристики

Интеграция лестницы PMC — как работает плата E3

A16B-1211-0970 подключается к релейной логике PMC (программируемого станочного контроллера) ЧПУ серии 0-C. Лестничная программа считывает все 104 входных состояния в каждом цикле сканирования и записывает на все 72 выходных состояния.

Мосты платы E3:

• Полевая проводка станка (переключатели, датчики, исполнительные механизмы)
• Внутренняя шина PMC ЧПУ

При выходе из строя A16B-1211-0970 PMC теряет связь с полевыми устройствами машины. Последовательность операций станка останавливается — PMC не может подтвердить отсутствие блокировок, не может проверить завершение смены инструмента и не может управлять исполнительными механизмами станка. ЧПУ обычно генерирует сигналы тревоги канала ввода-вывода, специфичные для диапазона адресов платы E3.

Сценарии применения

Сбой ввода-вывода обрабатывающего центра 0-MC:Обрабатывающий центр FANUC 0-MC вырабатывает случайные сигналы PMC, влияющие на функции устройства смены инструмента и паллет. Функции главной оси остаются нормальными. Плата A16B-1211-0970 E3 определена как источник неисправности. Замена восстанавливает полную связь ввода-вывода 104/72.

Токарный центр 0-ТС с комплексной автоматизацией:Токарный центр 0-TC с устройством подачи прутка, гидравлическим патроном и задней бабкой использует 90 из 104 доступных входов и 65 из 72 выходов. Полная мощность платы E3 позволяет легко справляться с этой сигнальной нагрузкой.

Часто задаваемые вопросы

В1: В чем разница между E3 (A16B-1211-0970) и E2 (A16B-1211-0971)?

E3 — это полностью укомплектованная плата со 104 цифровыми входами/72 цифровыми выводами. E2 (A16B-1211-0971) имеет меньше схем ввода-вывода — меньший набор цифровых входов и выходов для более простых станков. E3 и E2 обслуживают один и тот же физический слот в ЧПУ серии 0-C, но их нельзя поменять местами, не влияя на доступность адреса ввода-вывода. Если программа PMC машины обращается к входам или выходам в диапазоне 73–104 DI или 57–72 DO, эти сигналы не существуют при замене E2.

В2: Требует ли замена A16B-1211-0970 изменений в программе PMC?

Нет. Программа PMC использует адреса ввода-вывода, а не идентификатор аппаратной платы. Замена A16B-1211-0970 на идентичную плату E3 с той же конфигурацией адреса восстанавливает полную связь ввода-вывода PMC без какой-либо модификации программы PMC. Существующая программа релейной логики продолжает обращаться к тем же точкам ввода-вывода 104/72 на новой плате.

Вопрос 3: Выходные цепи платы E3 относятся к транзисторному или релейному типу?

Платы серии 0-CI/O используют транзисторные выходные цепи (приемникового типа), а не контакты механических реле. Транзисторные выходы не имеют движущихся частей, которые могут изнашиваться, и могут переключаться с более высокой частотой циклов, чем реле. Они подходят для управления катушками реле, индикаторными лампами и катушками электромагнитных клапанов, но требуют внешних контактов реле для переключения нагрузок с сетевым напряжением. Прежде чем подключать любую выходную нагрузку, проверьте тип выхода и требования к нагрузке в электрической документации машины.

Вопрос 4: Каков диапазон кодов сигналов тревоги PMC, который указывает на A16B-1211-0970?

Сигналы тревоги ввода-вывода, генерируемые при выходе из строя платы E3, обычно включают коды сигналов тревоги PMC, относящиеся к диапазону адресов связи канала ввода-вывода, назначенному плате. Конкретные коды аварийных сигналов описаны в руководстве по техническому обслуживанию FANUC серии 0-C PMC и руководстве по подключению оборудования. Аварийные сигналы, указывающие на конкретный блок адресов ввода-вывода, назначенный набору разъемов платы E3 (M186, M196, M201, M218, M220) в конфигурации ввода-вывода ЧПУ, ограничивают неисправность этой платой.
