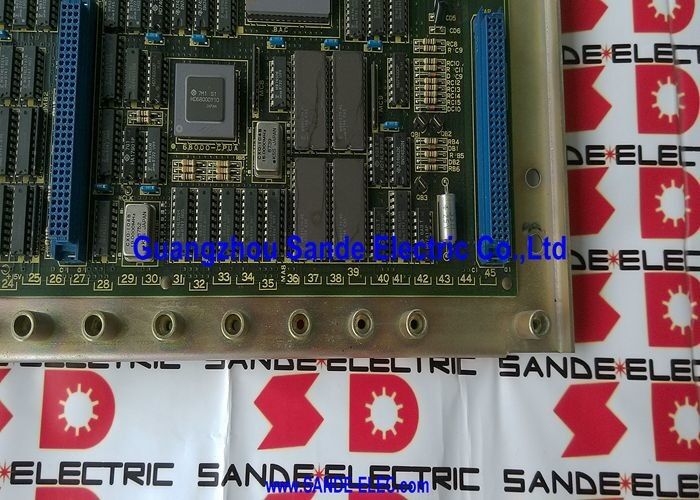

Fanuc PC Board A16B-1010-0200 A16B-1O1O-O2OO A16B10100200

A16B-1010-0200∙ FANUC Серия 11-A Цифровые мастер-PCB ∙ F11 / Волоконно-оптические карты / Карты периферийной оси / 9" и 14" CRT / 11M и 11T

Серия 11 FANUC Digital CNC первого поколения

FANUC Серия 11 (F11) представляет собой важную веху в истории CNC: это была одна из цифровых систем CNC первого поколения FANUC.Ранние поколения FANUC CNC использовали аналоговую сервокоммуникацию и относительно простую цифровую архитектуру управленияСерия 11 перешла на цифровое управление приводом - фундаментальный инженерный шаг, который улучшил точность серво, уменьшил дрейф,и устранил аналоговые требования калибровки более ранних систем.

Обозначение "Digital Master PCB 11 Control" в описании пользователя напрямую относится к этой идентификации поколения.A16B-1010-0200 - это мастер-карта для первого варианта этой цифровой архитектуры - поколения 11-A (модель А).

Основные характеристики

9-дюймовый или 14-дюймовый КРТ

A16B-1010-0200 поддерживает две возможности отображения CRT, определяемые установленной картой графического процессора:

9-дюймовый CRT (монохромный):Стандартный дисплей для текстовой работы с помощью ЦРУ ∙ дисплей программы, позиции оси, таблицы параметров и сигналы тревоги.

14-дюймовый цветной CRT:Больший цветный дисплей, позволяющий полноцветный графический путь инструмента и улучшенный интерфейс оператора.

Карта графического процессора, установленная в графическом слоте ЧПУ, определяет, какой тип дисплея активен.

Сценарии применения

Замена мастер-площадки станков обработки серии 11-M:В обрабатывающем центре FANUC 11-M не удается инициализировать Замена на оригинальную конфигурацию модуля (осевые карты), карты памяти, графический процессор переустановлен) восстанавливает полную работу 11-M.

Ремонт поворотного центра серии 11-T:Старый 11-T поворотный центр отремонтирован для продолжения производства.

Частые вопросы

Вопрос 1: В чем разница между серией 11-A и более поздними вариантами серии 11 в серии A16B-1010?

A16B-1010-0200 - мастер-карта первого поколения (11-A) для цифрового ЧПУ серии 11.Последующие варианты серии 11 включая поколения 11-B и 11-C в серии A16B-1010 включающие аппаратные обновления, улучшающие производительность, расширяя емкость памяти и совершенствуя архитектуру управления осью. Соседние номера деталей в диапазоне A16B-1010 (такие как A16B-1010-0210, A16B-1010-0321,A16B-1010-0331) представляют эти более поздние поколенияA16B-1010-0200 является отправной точкой 11-A семейства цифровых ЧПУ серии 11.

Вопрос 2: Использует ли интерфейс оптического волокна на A16B-1010-0200 тот же протокол FSSB, что и более поздние системы FANUC?

Нет, нет, нет. The fibre optic interface on the A16B-1010-0200 is for system data and graphics signal transmission between the master board and the display/graphics unit — it is a data communication link for display purposesЭто отличается от более позднего FANUC FSSB (Fanuc Servo Serial Bus), который является волоконно-оптическим сервоприводом командного интерфейса.Оптическое волокно в контексте серии 11 служит другому архитектурному назначению.

Вопрос 3: Все карты памяти и оси из оригинальной установки A16B-1010-0200 повторно используются на заменной плате?

Да, карты периферийной оси, карты графического процессора, карты памяти и связанные с ними модули должны быть удалены с неисправной мастер-карты и установлены в замену A16B-1010-0200.Эти платы и модули имеют конфигурацию осиПередача их на заменяющую плату сохраняет исходную конфигурацию системы без необходимости полной перестройки с нуля.

Вопрос 4: Какая резервная копия данных необходима перед заменой A16B-1010-0200?

В эпоху серии 11 резервное копирование обычно выполняется через RS-232C на бумажную ленту, кассетный магнитофон,или RS-232C подключенный ПК в зависимости от возможностей ввода/вывода машиныПеред началом замены подтвердите из руководства по техническому обслуживанию серии 11, какой резервный метод доступен на конкретной машине.
