Поле питания к 600A 6RY1703-0CA03 6RY1 703-0CA03 6RY17O3-OCAO3

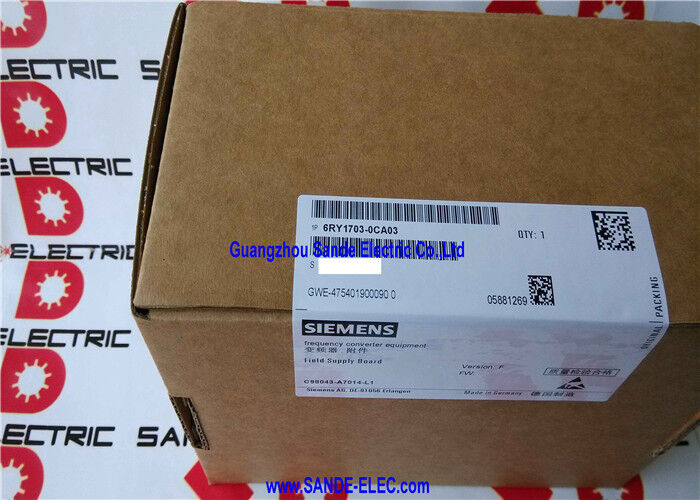

Siemens 6RY1703-0CA03∙ SIMOREG DC-MASTER 6RA70 Корпоративная панель питания ∙ C98043-A7014-L1, для 30 до 100 А арматуры, активный продукт

Обзор

ВSiemens 6RY1703-0CA03является платкой питания для приводов SIMOREG DC-MASTER 6RA70 в диапазоне тока арматуры от 30A до 100A специальная плата, управляющая управляемым питанием постоянного тока к обмотке поля двигателя постоянного тока.

В системе привода двигателя постоянного тока обмотка поля и обмотка арматуры подаются независимо друг от друга:обмотка арматуры (где главная силовая секция привода преобразует переменный ток в управляемый постоянный ток) несет ток нагрузки и производит крутящий момент, в то время как обмотка поля устанавливает магнитный поток двигателя.

Доска питания поля контролирует этот магнитный поток, а через нее обратный электромагнитный поле двигателя, постоянный крутящий момент и эксплуатационные характеристики в диапазоне полной скорости.

Чтобы понять, почему полевая панель питания имеет значение, требуется краткий взгляд на физику двигателя постоянного тока.

Напряжение арматуры шунтового или отдельно возбужденного двигателя постоянного тока связано с его скоростью и силой поля через уравнение обратного электромагнитного поля: V_a ≈ K × φ × n, где K - константа машины,φ - полевой потокПри базовой скорости (скорости, с которой напряжение арматуры достигает номинального значения), поле находится на полной мощности, и двигатель обеспечивает полный крутящий момент при номинальном токе.

Выше базовой скорости поле постепенно ослабевает, уменьшая φ, что позволяет увеличить скорость, в то время как напряжение арматуры остается постоянным.Это ослабление поля является механизмом, который расширяет диапазон скоростей двигателя постоянного тока выше базовой скорости, а полевой совет по снабжению выполняет его под командованием контрольного совета CUD1 SIMOREG.

For drives in the 30–100A armature current range — which covers DC motors from approximately a few kilowatts up to around 45 kW depending on voltage — the C98043-A7014-L1 field supply board provides the rectified and regulated DC output needed by the motor's field winding.

Планшет получает исходное значение полевого тока от платы микропроцессора CUD1, сравнивает фактический ток поля (измеренный через шунт или трансформатор тока) с исходной величиной,и регулирует угол стрельбы собственных тиристоров для поддержания управляемого поля тока точно.

Основные характеристики

Управление полевым двигателем постоянного тока

Полевое питание занимает положение в 6RA70, которое легко упустить из виду, когда внимание сосредоточено на главной силовой секции арматуры.

Но управление полем не является вторичной функцией, это механизм, с помощью которого привод управляет скоростью двигателя выше базовой скорости, ориентацией двигательного поля при обратном движении,и режим критической экономии поля, который снижает потребление энергии в режиме ожидания при отсутствии нагрузки.

Ослабление поля при расширении диапазона скоростей:Поскольку напряжение арматуры приближается к своему номинальному потолку, дальнейшее увеличение скорости требует уменьшения тока поля.

Регулирующая петля полевого питания выполняет это уменьшение плавно и непрерывно, поддерживая стабильную работу двигателя в диапазоне ослабления поля.

Внезапное или плохо регулируемое ослабление поля приводит к нестабильности скорости и может вызвать скачки тока арматуры, которые запускают защиту от перенапряжения привода.

Экономика на местах:В периоды ожидания, когда двигатель остановлен или работает при минимальной нагрузке,CUD1 может командовать панель питания поля для уменьшения полевого тока до уровня экономии, запрограммированного обычно 30 50% от номинального поля.

This reduces no-load power consumption (the field winding resistance dissipates real power proportional to I²R) without requiring a full field discharge and re-establishment cycle each time the motor resumes operation.

Для больших двигателей с тяжелыми обмотками, эта функция обеспечивает значительную экономию энергии при производственной смене.

Мониторинг обратного действия поля:В 4-квадрантных приводах SIMOREG, используемых для обратимых приложений, CUD1 контролирует ток поля во время последовательностей обратного движения двигателя.

Планшет питания поля должен поддерживать стабильный ток поля при изменении направления;Нестабильность поля тока во время обратного движения вызывает скачки тока арматуры и потенциально нестабильную коммутацию в системе щетки / коммутатора двигателя постоянного тока.

6RY1703-0CA03 в архитектуре 6RA70

Архитектура SIMOREG 6RA70 распределяет функции привода по нескольким специализированным панелям: CUD1 (6RY1703-0AA00) управляет всем цифровым управлением, параметризацией и связью;панель интерфейса питания (6RY1703-0DA01 или -0DA02) управляет тиристором для питания арматуры; и полевой платы питания (этот блок) обеспечивает специальное тиристор зажигания и управления для полевой схемы.

В пределах диапазона арматуры 30 ‰ 100 А, полевая панель питания C98043-A7014-L1 обслуживает все устройства.

Сопутствующая плата 6RY1703-0CA01 (C98043-A7014-L2) заменяет более крупные приводы 140 ′′510A,и совершенно другое семейство пластин (6RY1703-0EA01 и 0EA03) обслуживает самый высокий диапазон тока (850~1680A).

Такой выбор специальной платы гарантирует, что тиристоры поля и компоненты измерения тока соответствуют размеру для каждого класса привода.

Планшет питания поля подключается к электронной задней плоскости привода и получает свои рабочие параметры и настройку поля напряжения от CUD1 через внутреннюю шину.

Обратная связь полевого тока от полевой схемы двигателя возвращается на плату через специальные входы измерения полевого тока,закрытие петли регулирования полевого тока на уровне платы без загрузки ресурсов обработки CUD1.

Статус активного продукта Долгосрочная доступность

В отличие от многих плат в каталоге запасных частей SIMOREG 6RA70, которые достигли PM900 (отменены) по мере старения платформы, 6RY1703-0CA03 сохраняет классификацию PM300 (активный продукт).

Siemens продолжает производить и поставлять эту плату в качестве стандартной запасной части,отражает существенную установленную базу приводов 6RA70 в тяжелой промышленности, которые будут продолжать работать в течение многих лет или десятилетий после первоначальной даты ввода в эксплуатацию машины.

Прокатные станции, бумажные машины, шахты, большие экструдеры и судовые двигатели часто имеют срок службы, измеряемый в десятилетиях.и прочность SIMOREG 6RA70 делает его постоянным приводом для приложений, где время работы и долговечность являются основными инженерными критериями.

The ongoing availability of the field supply board — one of the key maintenance items in any DC drive system — is essential to the total cost of ownership proposition for these long-lived installations.

Частые вопросы

Вопрос 1: Можно ли использовать одну и ту же полевую панель питания 6RY1703-0CA03 на всех приводах 30 ‰ 100A 6RA70, независимо от номинального напряжения арматуры?

Да, настройки на борту питания поля относятся к диапазону тока арматуры привода 6RA70, в который он установлен, а не к самому току поля.Намотки поля двигателя постоянного тока обычно затягивают часть тока арматуры двигателя при полной нагрузке..

Плита C98043-A7014-L1 управляет функцией питания поля для полного диапазона арматуры 30-100 А, независимо от того, является ли приводом 400-вольтный, 460-вольтный или 575-вольтный блок,потому что поле питания тиристоры принимают свой ВК вход из того же источника, что и цепь арматуры через внутренние соединения привода.

Вопрос 2: Каковы признаки того, что полевая панель питания вышла из строя, и как неисправность влияет на работу привода?

Неисправность полевого питания обычно проявляется как одно из нескольких условий неисправности.

Если плата теряет способность регулировать полевой ток, CUD1 привода будет обнаруживать ненормальный полевой ток через набор параметров и генерировать коды неисправностей, связанные с неисправностями полевой цепи.Симптомы могут включать отказ привода от запуска (потому что CUD1 проверяет ток поля перед включением арматуры), нестабильная скорость двигателя при более высоких скоростях в диапазоне ослабления поля (где точность поля является наиболее критической), или привод, работающий на полный ток поля и не в состоянии превысить базовую скорость.

В некоторых режимах отказа, the field thyristor gate drive fails and the motor loses all field excitation — which in a running motor causes the armature to accelerate toward runaway (if the motor is also driving a load that spins it up).

Мониторинговые функции привода обнаруживают эту потерю поля и запускают вывод арматуры.

Вопрос 3: 6RY1703-0CA03 указан как активный продукт. Обладает ли он оригинальной заводской гарантией Siemens при покупке через авторизованные каналы?

Да, продукты активного состояния, приобретенные через авторизованную дистрибьюторскую сеть Siemens, имеют стандартные гарантийные условия производителя.Статус PM300 подтверждает, что Siemens продолжает производить и поддерживать эту плату..

При приобретении из избыточных или послепродажных каналов, которые поставляют испытанные и отремонтированные платы из выведенного из эксплуатации оборудования, гарантия производителя не применяется.но авторитетные поставщики предоставляют свои собственные гарантии.

Для критических применений приводов рекомендуется получать электроэнергию из авторизованных каналов или документально подтвержденной программы испытаний для проверки функциональности полевых панелей перед установкой.

Вопрос 4: Во время замены полевой платы питания необходимо ли выполнять полное восстановление привода?

Не обычно. Планшет полевого питания не хранит параметры приложения диска, которые хранятся на CUD1 (планшет управления микропроцессором).Замена полевой платы питания при сохранении CUD1 нетронутой сохраняет полный набор параметров привода.

После замены требуется проверка работы полевой цепи: подтвердить, что регулирование поля стабильно на заданной установке в диапазоне ослабления поля,и проверить, что режим полевой экономики работает правильно.

Встроенная диагностика SIMOREG (доступная через панель оператора PMU или программное обеспечение STARTER) позволяет в режиме реального времени отслеживать полевой ток для подтверждения правильной работы платы после установки.

Вопрос 5: Как полевая панель питания взаимодействует с цепью обратного вращения арматуры в 4-квадрантном приводе SIMOREG?

В 4-квадрантном приводе SIMOREG, силовая секция арматуры имеет два антипараллельных моста тиристора, которые позволяют как передний, так и обратный ток арматуры.

Во время изменения направления CUD1 координирует цепи арматуры и поля: ток арматуры увеличивается до нуля, полевая схема сохраняет свой уровень управляемого потока на протяжении всего процесса,и затем арматурный ток восстанавливается в обратном направлении.

The field supply board's role is to hold the field current stable through the reversal — any field current disturbance during reversal can cause commutation problems in the DC motor (particularly in motors with weak interpoles) and must be avoided.

Пропускная способность регулирующей петли полевого питания устанавливается параметрами полевого контроллера CUD1, чтобы соответствовать динамическим требованиям контроллера арматуры.
