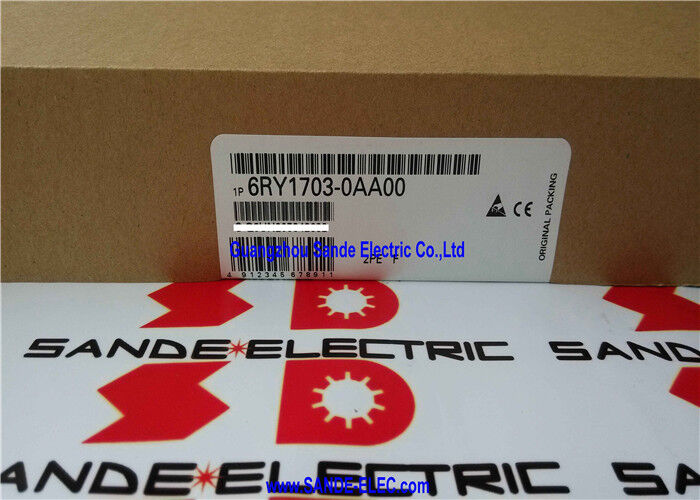

ЭЛЕКТРОН. CONTR 6RY1703-0AA00 6RY1 703-0AA00 6RY17O3-OAAOO

Siemens 6RY1703-0AA00 | SIMOREG DC-MASTER 6RA70 CUD1 Электронная плата управления — C98043-A7001-L1

Номер детали: 6RY1703-0AA00

Внутреннее обозначение компонента: C98043-A7001-L1

Производитель: Siemens AG (Германия)

Тип продукта: CUD1 — Плата цифрового регулирования (Электронная плата управления / Микроплата)

Обзор

6RY1703-0AA00 — это рыночный номер заказа для платы CUD1 (Control Unit Digital 1) — основной цифровой платы управления, являющейся сердцем каждого привода постоянного тока Siemens SIMOREG DC-MASTER 6RA70. Внутреннее обозначение компонента C98043-A7001-L1 идентифицирует эту плату как версию CUD1 серии L1.

CUD1 — это «мозг» SIMOREG 6RA70. Два микропроцессора на этой плате выполняют все функции регулирования привода в замкнутом контуре: контур регулирования тока якоря, контур регулирования скорости, характеристику ослабления поля, генератор рампы и алгоритмы защитного мониторинга. Плата также содержит полный набор параметров привода, обрабатывает последовательный интерфейс DriveMonitor для ввода в эксплуатацию и управляет любым коммуникационным протоколом Fieldbus через платы расширения, подключенные к ее слотам.

Платформа 6RA70 разделяет свою электронику на три основные платы: CUD1 (эта плата — управление), PIB/C98043-A7002 (интерфейс питания — управление тиристорами) и FSB/C98043-A7004 (питание поля). CUD1 — единственная плата, на которой хранятся параметры привода. При замене CUD1 набор параметров привода должен быть введен заново из резервной копии — две другие платы не содержат данных конфигурации.

Обозначение L1 идентифицирует самое раннее поколение конструкции CUD1. Приводы с C98043-A7001-L1 относятся к производственному состоянию A1 или A2. Эти приводы поддерживают только версии программного обеспечения 1.xx и 2.xx. Более поздние приводы (производственное состояние A3 и выше) используют плату L2 и работают с версиями программного обеспечения 3.xx и выше. Это соотношение совместимости аппаратного и программного обеспечения должно соблюдаться — загрузка неправильных версий программного обеспечения повреждает CUD1.

Ключевые характеристики

Хранение параметров и ввод в эксплуатацию привода

CUD1 хранит полный набор параметров, определяющих поведение привода: данные двигателя, коэффициенты усиления регуляторов замкнутого контура, времена рампы, конфигурацию входов/выходов, источники уставки и пороговые значения защиты. Все эти данные конфигурации находятся на CUD1 — а не на какой-либо другой плате привода.

При замене CUD1 резервное копирование параметров имеет решающее значение. Без документированной резервной копии привод требует полного повторного ввода в эксплуатацию: повторного ввода данных двигателя, автоматической настройки регулятора, переконфигурации входов/выходов и проверки всех настроек защиты. В производственной среде это может означать длительное время простоя.

DriveMonitor — инструмент ввода в эксплуатацию на базе ПК от Siemens для 6RA70 — может загрузить полный набор параметров в файл на ПК. Любой объект с приводами SIMOREG 6RA70 должен иметь актуальную резервную копию параметров DriveMonitor для каждого привода в качестве стандартной практики обслуживания, независимо от того, ожидается ли сбой платы.

Совместимость плат L1 и L2

C98043-A7001-L1 (6RY1703-0AA00) используется для приводов производственного состояния A1 и A2. Эти приводы можно идентифицировать по паспортной табличке. При поиске замены обязательным является подтверждение того, что серия L на заменяемой плате соответствует производственному состоянию установленного привода.

Установка платы L2 в привод L1/A1-A2 (или наоборот) приводит к несовместимой комбинации аппаратного и программного обеспечения, которая препятствует работе привода. Несоответствие будет очевидно при включении питания — привод не инициализируется должным образом.

Часто задаваемые вопросы

В1: SIMOREG 6RA70 при каждом включении питания выдает ошибку F063 (ошибка ОЗУ) или F064 (ошибка ПЗУ), что препятствует работе. Является ли CUD1 (6RY1703-0AA00) вероятной причиной?

F063 и F064 при включении питания указывают на ошибку памяти во внутренних компонентах ОЗУ или ПЗУ CUD1 — эти компоненты находятся на самой плате CUD1. Подтвержденная ошибка памяти означает, что CUD1 вышла из строя и должна быть заменена. Перед заказом подтвердите производственное состояние по паспортной табличке привода, чтобы убедиться, что замена относится к серии L1.

В2: 6RY1703-0AA00 был снят с производства в 2007 году. Он все еще доступен?

На специализированном вторичном рынке приводов постоянного тока имеются протестированные платы CUD1 этой серии. Программы обмена — где неисправная плата возвращается для получения скидки на протестированный блок — распространены среди специалистов по ремонту приводов постоянного тока. Перед покупкой подтвердите серию L на любой приобретенной плате, чтобы она соответствовала требованиям L1.

В3: У неисправной CUD1 нет резервной копии параметров. Какова процедура повторного ввода в эксплуатацию?

Требуется полный повторный ввод в эксплуатацию: ввод данных с паспортной таблички двигателя (сопротивление якоря, индуктивность, номинальный ток, скорость), автоматическая настройка регулятора (контур тока и скорости), конфигурация входов/выходов и уставки, а также проверка пороговых значений защиты. Руководство по вводу в эксплуатацию Siemens SIMOREG 6RA70 (доступно через службу поддержки Siemens Industry) подробно описывает процедуру. Заложите не менее полного дня для привода без начального набора параметров.

В4: Можно ли использовать плату C98043-A7001-L2 (6RY1703-0AA01), если L1 недоступна?

Нет — плата L2 предназначена для приводов производственного состояния A3 и выше и требует версий программного обеспечения 3.xx. Установка аппаратного обеспечения L2 в привод L1/A1-A2 с программным обеспечением, совместимым с L1, приведет к несовместимой комбинации. Привод не будет работать должным образом. Если плата L1 недоступна, путь модернизации аппаратного и программного обеспечения для всего поколения CUD1 (переход на L2 с соответствующим программным обеспечением) может быть вариантом при поддержке специалистов по приводам постоянного тока, но это требует тщательного планирования и не является простой заменой платы.

В5: Платформа 6RA70 устаревает. Существует ли современный путь миграции, если CUD1 не удается найти?

SINAMICS DCM (DC Master) — это текущая платформа преобразователей постоянного тока Siemens и прямой преемник SIMOREG 6RA70. Миграция с 6RA70 на SINAMICS DCM сохраняет существующий двигатель постоянного тока — заменяется только электроника преобразователя. DCM охватывает тот же диапазон мощности и использует PROFIBUS/PROFINET вместо последовательной архитектуры/архитектуры Fieldbus 6RA70. Для объектов, где поиск CUD1 стал ненадежным, запланированная миграция на SINAMICS DCM является долгосрочным решением.
