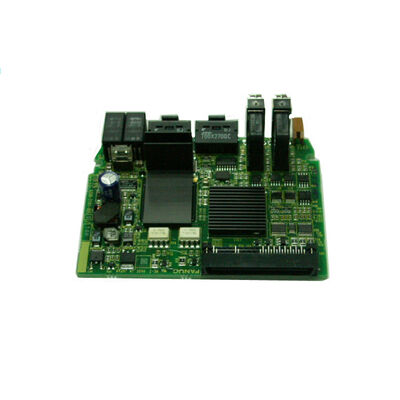

Новый в оригинальной упаковке A20B-2101-0500 Fanuc PCB Board A2OB-21O1-O5OO

A20B-2101-0500∙ FANUC A20B-2101 серия привода ПКБ ∙ CNC и автоматические приводы / Япония

Серия A20B-2101 A Comprehensive Drive PCB Family (Серия A20B-2101)

Серия A20B-2101 охватывает одно из наиболее функционально разнообразных семейств ПКБ FANUC ∙ панели приводов и панели питания для сервоусилителей, усилителей шпинделей, модулей питания,и роботизированные сервоприводы в нескольких поколениях и семействах продуктов.

Серия охватывает широкий числовой диапазон, причем каждая группа номеров деталей выполняет различные функции аппаратного привода, подтвержденные на протяжении всей сессии:

Платы управления и питания Beta-i SVM1 (005x009x):Включая A20B-2101-0050/0051 (Beta-i SVM1 контрольные ПКБ для 4i/20i/40i и 80i/40HVi) и A20B-2101-0090/0091 (мощные ПКБ для 4A и 20A SVM1 вариантов).

Интегрированные приводы Beta iSVSP (001x002x):Включая A20B-2101-0012 (βiSVPM2 servo/spindle drive board) и A20B-2101-0022/0025 (двуосечные и трехосевые мощные ПКБ для серии A06B-6134 Beta SVSP).

Планшеты управления шпинделями и сервоуправлениями (035x):Включая платы класса A20B-2101-0350 для управления усилителем шпинделя в приложениях привода и роботов.

Платы питания (039x):Включая A20B-2101-0390/0391/0392/0393 семейства, подтвержденные как высокомощные панели питания Alpha-i PSM с 7-сегментным светодиодным дисплеем и фильтром шума.

Электрические панели (063x068x084x):Включая A20B-2101-0631 (направление электроэнергии), A20B-2101-0681 (направление электроснабжения) и A20B-2101-0840 (направление электроснабжения), подтвержденные на этой сессии.

A20B-2101-0500 занимает диапазон 05xx ?? между подтвержденными панелями питания (039x) и подтвержденными панелями питания (063x),позиция в серии, охватывающая платы, обслуживающие специфические интерфейсы привода или функции распределения мощности в серво- и спиндовых системах привода Альфа/Бета.

Основная информация о продукте

ПКБ привода в архитектуре A20B-2101

ПКБ привода A20B-2101 обслуживают разные слои в аппаратном стеке модуля привода в зависимости от конкретной функции платы:

Планшеты управления слоем:Эти платы обрабатывают цифровые командные сигналы, управляют коммуникационными интерфейсами и генерируют команды на портах для силовых транзисторов.

Площадки силового слоя (проводниковые панели / панели питания):Они переносят высокопоточные выходной пути двигателя, соединения магистрали постоянного тока и аппаратное обеспечение для обнаружения тока.

Интерфейсные и распределительные платы (платы подключения к питанию):Они направляют электрические рельсы питания и сигналы между несколькими панелями в составе привода, обеспечивая электрическую основу для конфигураций многопалатного привода.

A20B-2101-0500 выполняет одну из этих функциональных функций в пределах конкретного модуля привода, к которому он принадлежит, с его точной функцией, подтвержденной документацией по запасным частям установленного модуля.

Сценарии применения

Неисправность ПКБ модуля привода:Система управления автоматическим приводом FANUC имеет дефект, связанный с платой A20B-2101-0500. Плата идентифицируется по номеру части. Замена восстанавливает функцию привода.

Запасная инвентарь мастерской:Сервисное предприятие поддерживает A20B-2101-0500 в качестве запасной части для систем привода, которые обслуживает.

Частые вопросы

Вопрос 1: Как я могу подтвердить, что A20B-2101-0500 является правильной платой для моего модуля привода?

Читайте номер детали на этикетке на панели внутри конкретного модуля привода. Если он читается A20B-2101-0500, это правильная замена.Ссылка на перечень запасных частей приводного модуля в соответствующем руководстве по техническому обслуживанию FANUC для подтверждения функциональной роли панели.

Вопрос 2: Используется ли A20B-2101-0500 для сервоусилителя или усилителя шпинделя?

Серия A20B-2101 предназначена как для сервопривода, так и для привода шпинделя.Электрические источники питания PSM (039x)A20B-2101-0500 в положении 05xx обслуживает конкретное приложение привода, подтвержденное документацией модуля хоста.

Вопрос 3: влияет ли замена A20B-2101-0500 на параметры серво или шпинделя?

Нет. Параметры привода находятся в основной памяти параметров CNC. Замена A20B-2101-0500 не влияет на любые сохраненные значения параметров серво или шпинделя.После установки заменного устройства и восстановления питания, привод восстанавливает связь с CNC и работает в соответствии с существующими параметрами.

Вопрос 4: Какая безопасность выбросов применяется перед доступом к A20B-2101-0500?

Модули привода содержат конденсаторы постоянного тока, которые сохраняют опасное напряжение после отключения питания от сети.Следуйте процедуре ожидания разряда в соответствующем руководстве по техническому обслуживанию FANUC и проверьте разряд калиброванным вольтметром перед открытием корпуса модуля привода..
