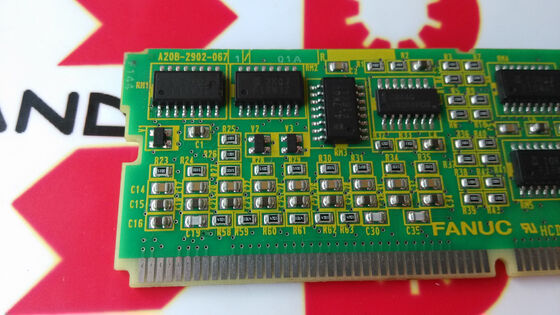

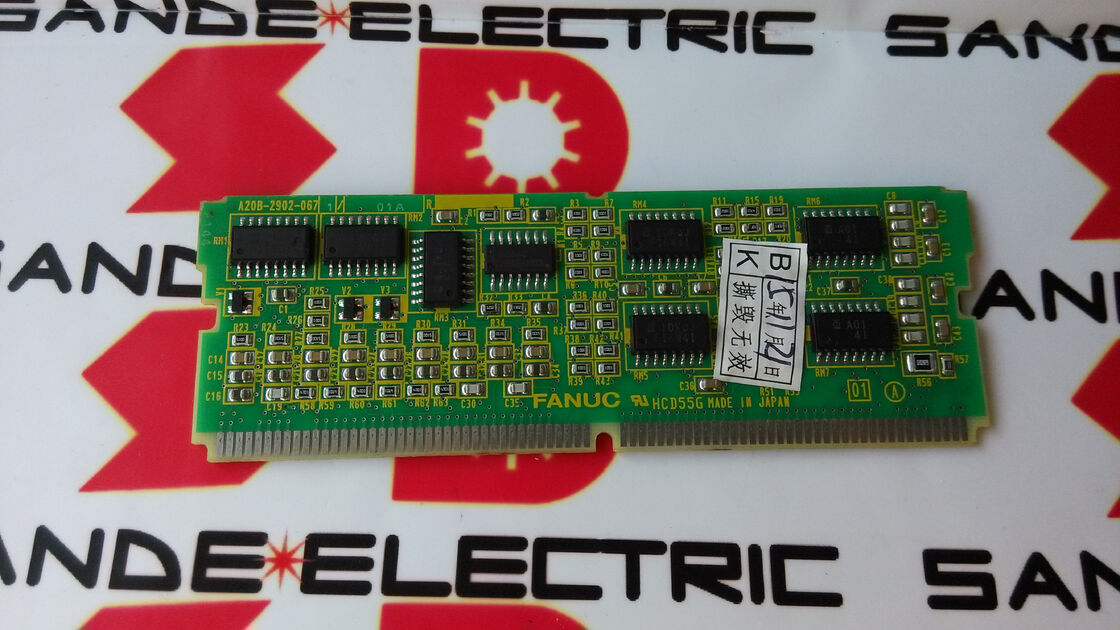

Fanuc A20B-2902-0671 Карта с шпинделем A2OB-29O2-O671 Новая в упаковке

A20B-2902-0671 | Модуль печатной платы FANUC Beta iSVSP — интегрированный сервоусилитель/усилитель шпинделя серии Beta i/подключаемая внутренняя плата

Beta iSVSP — компактный привод «все в одном»

FANUC Beta iSVSP — это компактный интегрированный усилитель, сочетающий в одном корпусе три функции привода:

Источник питания шины постоянного тока (PSU):Преобразует сетевое напряжение переменного тока в напряжение шины постоянного тока, которое питает выходные каскады сервопривода и шпинделя — функция, которая в противном случае потребовала бы отдельного PSM (модуля питания) в полном шкафу Alpha-i.

Управление сервоприводом (SV):Управляет серводвигателем на одной или нескольких осях станка, выполняя контуры управления током и связь FSSB для движения оси с управлением по положению.

Управление шпинделем (SP):Управляет двигателем шпинделя станка для регулирования скорости, ориентации и поддержания постоянной скорости резания.

Интеграция всех трех в блок βiSVSP (Beta i SVSP) предназначен для небольших станков с ЧПУ, где пространство шкафа ограничено — простых 2- или 3-осевых токарных центров и небольших обрабатывающих центров, где отдельный модульный шкаф Alpha-i будет слишком большим. Блок СВСП занимает значительно меньший объем шкафа, чем отдельная комбинация ПСМ+СВМ+СПМ.

Основная информация о продукте

Модуль печатной платы — внутренний компонент блока СВСП

В корпусе усилителя Beta iSVSP несколько печатных плат работают вместе, чтобы реализовать встроенные функции привода. A20B-2902-0671 является одним из таких внутренних модулей печатной платы — сменной дочерней платой, которая обеспечивает определенную функцию схемы в стеке электроники SVSP.

Серия A20B-2902, как обсуждалось в других разделах этой серии, охватывает широкий спектр подключаемых дочерних плат — от модулей памяти до модулей сервоуправления и модулей управления шпинделем. A20B-2902-0671 специально предназначен для приложения Beta iSVSP, обеспечивая любую функцию схемы, необходимую SVSP в этом положении модуля.

Когда этот модуль печатной платы выходит из строя, функция, которую он обеспечивает внутри Beta iSVSP, нарушается, что может проявляться в виде полного аварийного сигнала блока SVSP, отказа определенной функции привода (сервоось, шпиндель или источник питания) или периодически возникающих неисправностей, коррелирующих с рабочими состояниями этого модуля.

Серия Beta i — экономичная приводная платформа FANUC

Серия Beta i (серия βi) — это линейка экономичных приводов FANUC, уступающая серии Alpha-i как по возможностям, так и по стоимости. В то время как Alpha-i поддерживает высокопроизводительные функции сервопривода и шпинделя в широком диапазоне мощностей, Beta i нацелена на:

Малые станки:Токарные станки с ЧПУ с 2 или 3 осями, небольшие обрабатывающие центры и учебные станки, где диапазон производительности Alpha-i превышает требования приложения.

Оптимизированные по стоимости установки:Там, где стоимость привода на единицу продукции имеет значение, а требования к циклу машины соответствуют диапазону возможностей Beta i.

Шкафы с ограниченным пространством:Интегрированная конструкция варианта SVSP уменьшает занимаемую площадь шкафа по сравнению с конфигурацией Alpha-i с тремя модулями.

A20B-2902-0671 является частью этой платформы и представляет собой модуль внутренней схемы, который помогает Beta iSVSP выполнять комбинированные функции сервопривода, шпинделя и источника питания.

Сценарии применения

Неисправность блока Beta iSVSP:Небольшой токарный центр с ЧПУ, использующий привод Beta iSVSP, выдает сигнал тревоги, препятствующий нормальной работе. Диагностика определяет модуль A20B-2902-0671 как неисправный внутренний компонент. Замена этого модуля в блоке СВСП восстанавливает нормальную работу привода.

Техническое обслуживание установки СВСП:Во время планового технического обслуживания блока Beta iSVSP модуль A20B-2902-0671 заменяется в рамках обновления на уровне платы, что приводит к сбросу срока службы этого модуля в производственном приложении с высокой нагрузкой.

Часто задаваемые вопросы

Вопрос 1: Нужно ли заменять A20B-2902-0671 на весь блок Beta iSVSP или этот модуль можно заменить отдельно?

A20B-2902-0671 представляет собой отдельный сменный модуль внутри блока SVSP, а не весь блок. Если диагностика неисправности подтвердит, что именно этот модуль является точкой отказа, замена только A20B-2902-0671 является правильным и экономически эффективным ремонтным действием. Полная замена блока СВСП необходима только в случае повреждения нескольких внутренних компонентов или повреждения самого корпуса СВСП.

Вопрос 2. На какие функции привода может повлиять неисправный A20B-2902-0671?

Конкретные затронутые функции привода зависят от роли схемы A20B-2902-0671 в архитектуре Beta iSVSP. Отказ модуля может повлиять на управление сервоосью, управление шпинделем или функцию регулирования электропитания — или на все три функции одновременно, если модуль предоставляет общий ресурс, общий для всех функций. Код тревоги, отображаемый блоком SVSP, позволяет определить, какая функция нарушена.

Вопрос 3. Совместим ли A20B-2902-0671 со всеми моделями бета-версии iSVSP?

Beta iSVSP доступен с несколькими номиналами тока (например, SVSP 20/20, 20/40 и т. д.) и вариантами входного напряжения. Является ли A20B-2902-0671 общим для нескольких номиналов или специфичным для одного номинала, зависит от внутренней конструкции печатной платы SVSP. Перед заказом проверьте список запасных частей для конкретного блока SVSP, который можно узнать по паспортной табличке модуля и в Руководстве по техническому обслуживанию FANUC Beta i Series.

Вопрос 4. Какие меры предосторожности применяются перед доступом к A20B-2902-0671 внутри бета-версии iSVSP?

Beta iSVSP содержит встроенную батарею конденсаторов шины постоянного тока. Несмотря на свои компактные размеры, конденсаторы сохраняют опасное напряжение даже после отключения питания от сети переменного тока. В Руководстве по техническому обслуживанию серии FANUC Beta i указано необходимое время ожидания разрядки для конкретной модели SVSP перед любым внутренним доступом. Прежде чем прикасаться к внутренним модулям, наблюдайте за светодиодным индикатором заряда и проверьте разряд с помощью калиброванного вольтметра постоянного тока.

Вопрос 5: В чем разница между блоком Beta iSVSP и блоком Beta iSV (только сервопривод)?

Блок Beta iSV (Servo) обеспечивает только управление сервоосью — он получает питание от шины постоянного тока от отдельного источника питания и не имеет встроенных функций шпинделя или источника питания. Beta iSVSP (Servo/Spindle/Power) добавляет встроенное управление шпинделем и встроенный источник питания шины постоянного тока для создания компактного универсального устройства. A20B-2902-0671 предназначен только для варианта SVSP и не является модулем только для SV.
