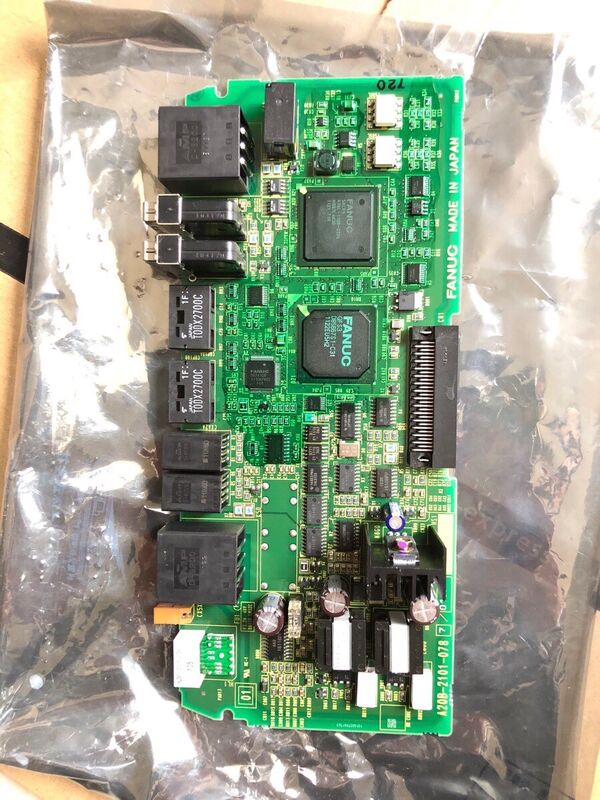

Fanuc A20B-2101-0787 Карта с одной осью

A20B-2101-0787∙ FANUC Серия A20B-2101 Серво / Спиндовые приводы ПКБ

A20B-2101 ¢ Серия панелей приводов для поколения Alpha-i

Серия A20B-2101 представляет собой семейство ПКБ управления приводом и питания FANUC для поколения серво- и шпиндельных усилителей Альфа-i.

Дисплейные панели управления сервоусилителя:Включая двухканальные сервоприводные панели HRV (серия aiSV), обеспечивающие обработку текущей петли управления и интерфейс FSSB для управления сервомотором.Такие номера, как A20B-2101-0041 (2-осевая) и A20B-2101-0042 (3-осевая) охватывают стандартные конфигурации aiSV..

Дисплейные панели управления усилителями спиндов:Включая управление усилителем спиндаля Alpha i-B (например, A20B-2101-0870 для спиндаля серии 6220), управление скоростью спиндаля, ориентацией и регулированием выходного тока.

Планшеты питания и ПСМ:Платы для высоковольтных вариантов PSM и поддержки мощной стадии в более крупных ансамблях усилителей.

Сервопалубы серии βi:Включая платы A20B-2101-0050 и A20B-2101-0051 для компактных сервоусилителей βi FANUC (вход 200 В и 400 В соответственно).

A20B-2101-0787 занимает особое место в этой серии, обслуживая привод, для которого он был разработан.

Основная информация о продукте

Обслуживаемость на уровне панели в модулях Alpha-i

Серво-и и спиндовые усилители FANUC построены из внутренне заменяемых ПХБ.Типичный модуль содержит панель проводки (пассивный соединительный слой) и один или несколько активных ПКБ ✓ логика управленияЭта многослойная конструкция позволяет осуществлять целевую замену на уровне ПКБ:

Ошибка изоляции:Если диагноз подтверждает неисправность платы, то нужно заменить только эту плату, остальные платы и корпус модуля остаются на месте.

Сохранение параметров:Параметры двигателя и сервоусиления находятся в памяти CNC, а не в панели привода.

Эффективность затрат:Замена на уровне ПКБ значительно дешевле, чем замена полного модуля, особенно для вариантов модулей с большей мощностью.

Сценарии применения

Ремонт двигателя Альфа-I:Модуль FANUC серво- или шпиндельного усилителя создает постоянную тревогу с подтвержденным неповрежденным двигателем и кабелями. Диагностика на уровне платы определяет A20B-2101-0787 как неисправный компонент.Замена восстанавливает нормальную работу привода.

Планируемая запасная часть обслуживания:Объект, обслуживающий парк модулей привода Alpha-i, хранит A20B-2101-0787 в качестве готовой к ремонту запасной части, что позволяет быстро реагировать на сбой на уровне платы во время запланированного окна технического обслуживания.

Частые вопросы

Вопрос 1: Как я могу подтвердить, что A20B-2101-0787 является правильной заменной платой для моего модуля привода?

Читайте номер детали непосредственно с этикетки на панели внутри конкретного модуля Alpha-i. Если на этикетке написано A20B-2101-0787, это подтвержденная замена.Проверка с перечнем запасных частей приводного модуля в руководстве по техническому обслуживанию FANUC Alpha-i для соответствующей модели модуля для проверки слота и функции платы в этом модуле.

Вопрос 2: Можно ли заменить A20B-2101-0787 как самостоятельную доску без удаления полного модуля?

Для доступа к A20B-2101-0787 требуется снять модуль усилителя из кабинета привода и открыть его корпус.специальная плата может быть удалена и заменена, не нарушая проводку или другие нетронутые платы в стекеДля получения информации о конкретном типе модуля для процедур извлечения доски и любых требований к крепежным устройствам, см. сервисную документацию FANUC.

Вопрос 3: Требуется ли для установки A20B-2101-0787 повторный ввод параметров серво- или шпинделя?

Нет, все параметры серво и шпинделя хранятся в основной памяти параметров ЦНЦ, а не в панели привода.CNC восстанавливает связь с модулем и применяет установленный параметр автоматическиПроверьте, что привод достигает нормальной готовности и выполните испытания на низких скоростях перед возвращением машины в производство.

Вопрос 4: Какие меры безопасности выпуска применяются перед открытием модуля Alpha-i для доступа к A20B-2101-0787?

Конденсаторы магистрали Альфа-I сохраняют опасное напряжение после отключения питания. Wait for the discharge interval specified in the FANUC Alpha-i maintenance manual — typically indicated by a charge indicator LED extinguishing — or measure with a calibrated DC voltmeter to confirm the bus is below the safe threshold before opening the module housingНикогда не пропускайте этот шаг, даже если модуль отключен на несколько минут.

Вопрос 5: А20В-2101-0787 предназначен для применения на станках с ЧПУ или также используется в системах привода роботов?

Серия A20B-2101 обслуживает как системы привода станков с ЧПУ, так и приложения FANUC robot servo drive, поскольку аппаратная архитектура привода разделена между этими линией продуктов.Конкретное развертывание A20B-2101-0787 зависит от хост-системы, в которой он установлен. Подтвердите тип хост-системы CNC или контроллер робота из документации модуля привода перед заменой.
