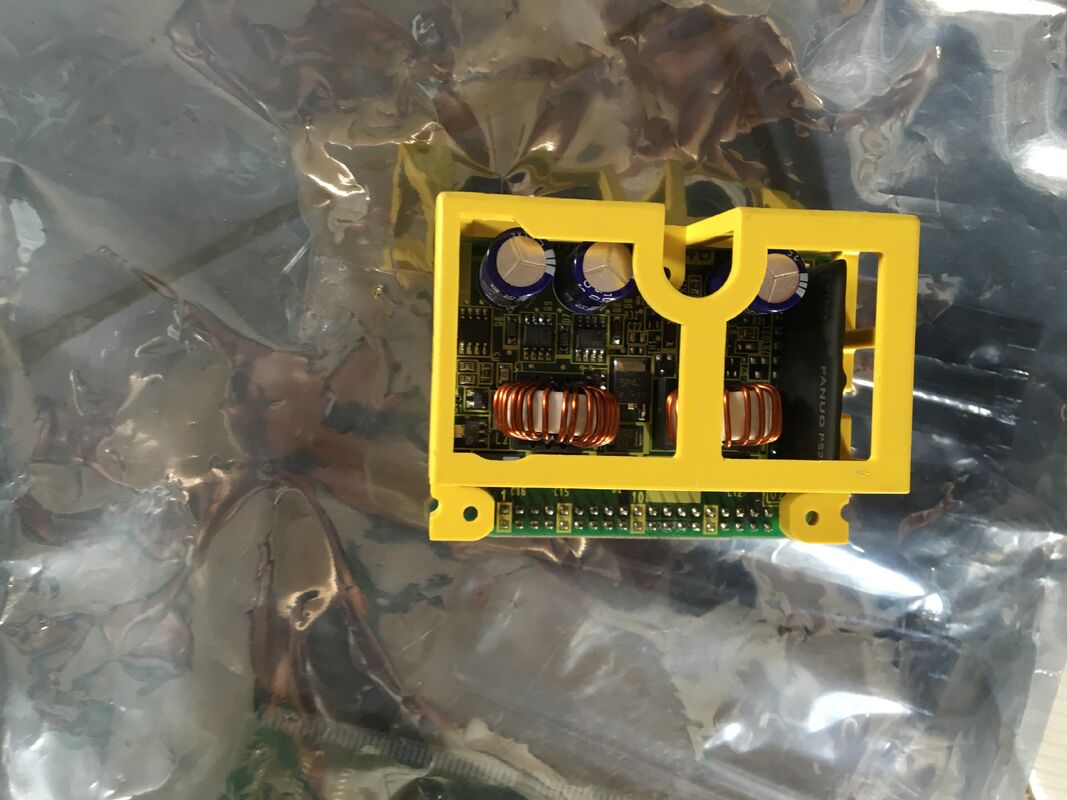

Печатная плата Fanuc A350-8101-T184

А350-8101-Т184 | Модуль печатной платы FANUC с ЧПУ — 7-сегментный светодиод / 24 В постоянного тока / 15 А / IP67 / Герметичная конструкция промышленного класса

Заводские номера A350 — внутренний справочник печатных плат FANUC

В нумерации деталей FANUC используется несколько соглашений о префиксах. Серии A06B, A16B и A20B обозначают детали коммерческого заказа.Префикс А350идентифицирует номера производителей печатных плат FANUC — внутреннюю ссылку на чертежи, которую FANUC использует для идентификации конкретных конструкций печатных плат на уровне производства печатных плат. Печатные платы с номером A350 являются подлинными.

Платы, разработанные FANUC, используются в сборках их коммерческих продуктов.

A350-8101-T184 — одна из таких плат, привязанных к производителю, которая используется в станках FANUC с ЧПУ. Суффикс T184 идентифицирует этот конкретный вариант платы в семействе конструкций A350-8101.

Ключевые характеристики

7-сегментный светодиодный дисплей — краткий обзор состояния

7-сегментный светодиодный дисплей обеспечивает цифровую или буквенно-цифровую индикацию состояния, видимую непосредственно в месте установки печатной платы. В системах ЧПУ и приводах FANUC 7-сегментные светодиодные индикаторы обычно выполняют следующие функции:

Отображаются коды аварийных сигналов:В сервоусилителях и шпиндельных усилителях используются двухзначные 7-сегментные светодиоды для отображения кодов неисправностей при активном сигнале тревоги. Код, видимый на светодиодном дисплее усилителя, напрямую идентифицирует тип неисправности, не требуя доступа к экрану оператора ЧПУ.

Индикаторы состояния:Нормальные рабочие состояния, состояние готовности и ход инициализации могут отображаться с помощью определенных шаблонов светодиодных сегментов.

Диагностическое показание:Во время ввода в эксплуатацию или устранения неполадок 7-сегментный дисплей обеспечивает диагностическую индикацию первого уровня оборудования без необходимости использования ноутбука или внешнего монитора.

Сценарии применения

Панель ввода/вывода станка с ЧПУ со светодиодным статусом:Станок с ЧПУ монтирует A350-8101-T184 в герметичном корпусе рядом с рабочей зоной. 7-сегментный светодиодный дисплей обеспечивает видимый вывод кода тревоги на корпусе станка, который оператор может прочитать, не глядя на главную панель ЧПУ.

Индикация состояния приводного модуля:Модуль привода FANUC внутри машины включает в себя A350-8101-T184 в качестве лицевой платы со светодиодными индикаторами состояния. Степень защиты IP67 платы защищает от тумана охлаждающей жидкости, который достигает зоны привода в этой конфигурации машины.

Замена печатной платы машины:На станке с ЧПУ возникает неисправность, связанная с печатной платой A350-8101-T184. Запасная плата, соответствующая спецификации IP67 и 7-сегментному светодиоду, устанавливается для восстановления полной работоспособности машины.

Часто задаваемые вопросы

Вопрос 1: Что означает префикс A350 по сравнению с номерами деталей FANUC A16B или A20B?

Префикс A350 идентифицирует номер изготовления (чертежа) печатной платы FANUC — ссылку на конструкцию внутренней печатной платы, используемую в производственном процессе FANUC. Префиксы A16B и A20B представляют собой номера коммерческих деталей, используемые при заказе. Плата A350 — это подлинная печатная плата, разработанная FANUC, которая может соответствовать коммерческой сборке с другим номером детали или может храниться и поставляться напрямую под производственным номером A350.

В2: Почему этой печатной плате требуется защита IP67, а не стандартная защита печатной платы?

Защита IP67 необходима, когда печатная плата установлена ​​в среде, где она может подвергаться воздействию брызг охлаждающей жидкости, промывной воды или загрязнения металлическими частицами из зоны резки. Большинство печатных плат контроллеров ЧПУ полностью заключены в герметичные шкафы и не требуют степени защиты IP67. Степень защиты IP67 устройства A350-8101-T184 указывает на то, что он предназначен для установки в более открытом месте — на корпусе машины, внутри герметичного корпуса, смонтированного на машине, или на панели, где воздействие окружающей среды является частью условий эксплуатации.

Вопрос 3: Может ли источник питания 24 В постоянного тока для A350-8101-T184 поступать непосредственно от источника питания ЧПУ?

Да, при условии, что шина 24 В постоянного тока источника питания ЧПУ имеет достаточную мощность для обеспечения тока 15 А, потребляемого A350-8101-T184, наряду со всеми другими нагрузками 24 В в системе. Если общее напряжение 24 В приближается к номиналу источника питания, может подойти специальный источник 24 В постоянного тока для сильноточных нагрузок (включая A350-8101-T184). Обратитесь к электрической документации машины, чтобы проверить мощность источника питания 24 В постоянного тока.

Вопрос 4. Какие типы 7-сегментных светодиодных индикаторов используются в качестве кодов состояния на модулях FANUC?

FANUC использует 2-значные 7-сегментные светодиодные дисплеи на модулях привода (сервопривод, шпиндель, источник питания) для отображения двухсимвольных кодов. Нормальные рабочие состояния обычно обозначаются тире или определенными комбинациями цифр. Состояния сигналов тревоги отображают числовые коды — например, от «01» до «99», охватывающие различные категории сигналов тревоги. Конкретные значения кода для любого модуля FANUC с 7-сегментным дисплеем описаны в соответствующем руководстве по техническому обслуживанию модуля.

В5: Как производится замена A350-8101-T184 — вставной или паяный компонент?

Способ замены зависит от того, как А350-8101-Т184 установлен в конкретном агрегате машины. Модули печатных плат в системах FANUC обычно монтируются на разъемах (краевые разъемы, разъемы разъемов), а не припаиваются непосредственно к другой плате. Если плата T184 подключается через штекерный разъем, замена выполняется на месте. Если он интегрирован в герметичный узел, возможно, потребуется заменить весь герметичный блок, а не только печатную плату. Подтвердите способ монтажа из электрической документации машины.
