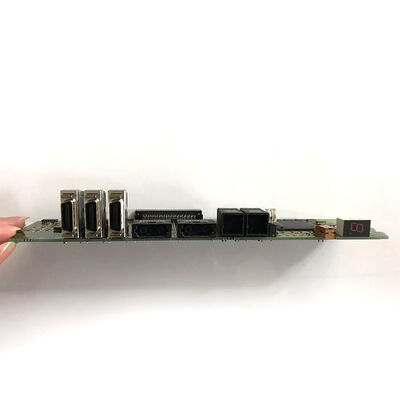

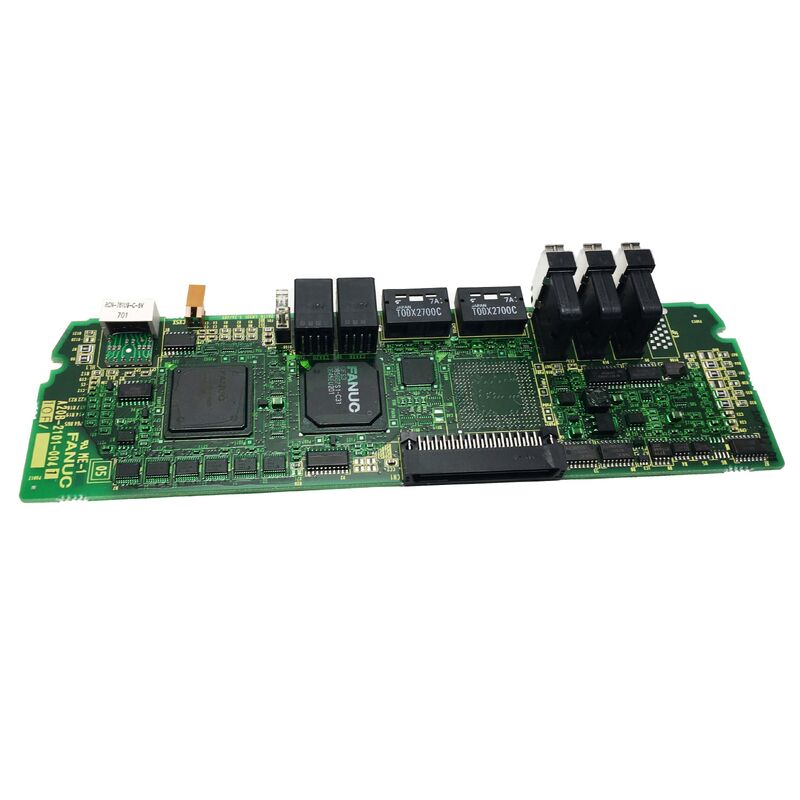

Fanuc A20B-2101-0041 Контрольная панель A20B-2101-0041/06B

А20Б-2101-0041 | Плата сервопривода FANUC Alpha-i aiSV 2-Axis HRV — двухканальная / 4–160 А / 200 В или ВН / серия A06B-6117

Alpha-i aiSV — поколение сервоприводов HRV от FANUC

Серия FANUC Alpha-i представляет собой поколение сервомодулей и модулей привода шпинделя, пришедших на смену исходной серии Alpha. Суффикс «i» обозначает i-поколение, в котором управление High Response Vector (HRV) является определяющим технологическим достижением.

Контроль ВСР (вектор высокого реагирования)представляет собой реализацию FANUC широкополосного управления током для серводвигателей. HRV управляет текущим контуром управления со значительно более высокой частотой обновления, чем приводы предыдущих поколений. Контур управления с более быстрым током позволяет сервосистеме быстрее реагировать на изменения нагрузки и более точно следовать командам положения на высоких скоростях и ускорениях — характеристики, критически важные для сложных задач обработки, таких как высокоскоростное фрезерование, нарезание резьбы и многоосная контурная обработка.

A20B-2101-0041 — это плата привода, которая реализует этот алгоритм управления HRV в двухканальном (2-осном) модуле сервоусилителя.

Ключевые характеристики

Двухканальный — две оси, одна плата

A20B-2101-0041 управляет двумя сервоосями с одной платы. Оба канала используют одну и ту же печатную плату, один и тот же процессор управления HRV и одни и те же соединения питания, но каждый канал поддерживает свой собственный независимый контур управления током.

На практике такая двухканальная архитектура означает:

Независимость оси:В случае перегрузки по току или неисправности двигателя на одной оси этот канал отключается независимо. Другая ось может продолжать работу, если неисправность локализована в одном канале.

Общий автобус:Обе оси питаются от одной и той же секции шины постоянного тока модуля усилителя, используя общую батарею конденсаторов и соединение с PSM (модулем источника питания). Неисправность шины постоянного тока влияет на оба канала одновременно.

Одновременное обновление:Оба канала оси обновляются в одном и том же цикле обработки HRV, поддерживая временную синхронизацию, необходимую для многоосного контурирования.

Сценарии применения

Замена платы привода SVM2 aiSV:Обрабатывающий центр вырабатывает сервосигнализацию на одной или обеих осях сервомодуля FANUC aiSV. Диагностика привода изолирует неисправность на плате A20B-2101-0041. Замена проверенной платы и правильная установка с защелкиванием восстанавливают функции сервопривода обеих осей.

Высокоскоростной контурный ЧПУ:2-осевая система ЧПУ, выполняющая высокоскоростную контурную обработку, требует возможности управления HRV серии aiSV. A20B-2101-0041 оснащен двухканальной платой управления HRV, обеспечивающей точную реакцию токовой петли для обеих осей во время сложных профилей.

Часто задаваемые вопросы

Вопрос 1: В чем разница между SVM2 серии Alpha и aiSV Alpha-i, в котором используется эта плата?

В оригинальной серии Alpha SVM2 используются платы управления серии A20B-2001-0931 и используется более ранняя архитектура сервоуправления. Серия Alpha-i aiSV, использующая A20B-2101-0041, реализует управление HRV (вектор с высоким откликом) с более высокой скоростью обновления контура управления током. Улучшение HRV приводит к повышению жесткости сервопривода, снижению ошибки рассогласования при высоких скоростях подачи и улучшению подавления помех. Таковы практические различия в производительности обработки между двумя поколениями.

Вопрос 2. Какие дополнительные платы необходимы вместе с A20B-2101-0041 в полном модуле aiSV?

Полный модуль aiSV A06B-6117 содержит плату привода/управления A20B-2101-0041 и сопутствующую монтажную плату. На монтажной плате имеются физические разъемы — входные клеммы шины постоянного тока, выходные клеммы трехфазного двигателя и разъемы обратной связи энкодера для обеих осей. A20B-2101-0041 — это активный уровень обработки, который управляет переключением силовых устройств. Обе платы необходимы для функционального модуля.

В3: Нужно ли перепрограммировать A20B-2101-0041 после установки?

A20B-2101-0041 — это аппаратная плата управления. Параметры сервопривода — коэффициенты усиления оси, идентификационные коды двигателя, ограничения тока — хранятся в памяти параметров ЧПУ, а не на плате сервопривода. После установки сменной платы и подачи питания на систему ЧПУ применяет существующие параметры сервопривода через канал связи FSSB. Никакого отдельного программирования платы не требуется, но убедитесь, что сервопривод оси находится в готовности, и убедитесь, что сервопривод работает правильно на низкой скорости, прежде чем полностью возобновить производство.

Вопрос 4. Какие сигналы сервопривода указывают на неисправность A20B-2101-0041, а не двигатель или проводку?

Сигналы тревоги, указывающие на плату привода (а не на двигатель или проводку), включают в себя: сигналы тревоги связи FSSB, влияющие на оба канала одного и того же модуля одновременно (обе оси на одной плате aiSV срабатывают одновременно); постоянные сигналы тревоги SV при подтверждении правильной проводки двигателя и энкодера; и коды сигналов тревоги, специфичные для HRV, которые указывают на внутренние ошибки обработки привода, а не на условия внешней цепи. Одноосный сигнал тревоги с подтвержденной правильностью подключения обычно указывает на двигатель, энкодер или силовое устройство для этой конкретной оси, а не на плату управления.
