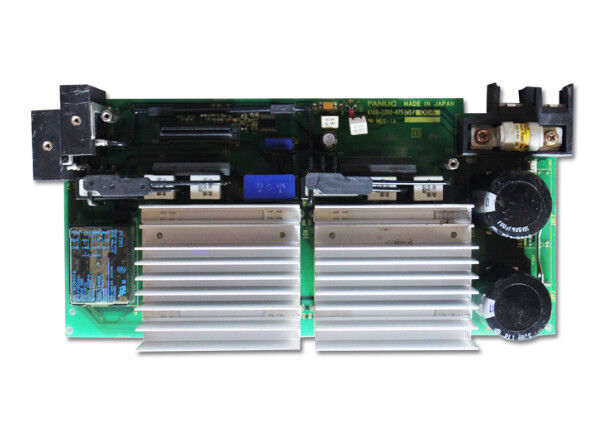

A16B-2202-0753 Fanuc A16B22020753 Доска испытана в хорошем состоянии

A16B-2202-0753∙ FANUC Alpha SVM2-12/12 Сервоусилитель PCB Type-A & FSSB Interface / 24VDC Логика / Защита от перенапряжения и перенапряжения

SVM2-12/12 ¢ Две оси, один модуль

FANUC Alpha SVM2-12/12 представляет собой двухосевой сервоусилитель. "SVM2" означает две оси в одном физическом корпусе. "12/12" указывает на непрерывный номинальный выходный ток 12A для каждой из двух осей.Два сервомотора один на одну ось движутся независимо друг от друга, но с той же общей связью в модуле.

A16B-2202-0753 - это печатная плата внутри этого модуля. Электроника управления, которая интерпретирует сервокоманды от CNC, управляет текущими петлями управления для обеих осей.обратная связь процессового кодера, выполняют защитную логику и генерируют сигналы управления шлюзами к силовым устройствам.

Основные характеристики

Особенности защиты

A16B-2202-0753 обеспечивает защиту для обоих каналов оси:

Защита от перенапряжения:Определяет выходный ток, превышающий безопасные пределы, и запускает приводы до повреждения силовых устройств.

Защита от перенапряжения:Если напряжение шины превышает номинальное максимальное (от регенерации или подачи транзита), защитная схема срабатывает.

Защита от короткого тока:Выявляет недостаток низкой импедантности на терминалах двигателя или в кабеле двигателя и немедленно отключает выходную ось.

Защита от перегрева:Если температура поднимается до порога тревоги, привод запускается до теплового повреждения.

Сценарии применения

Неисправность PCB SVM2-12/12:Модуль двухосяного сервоусилителя генерирует оповещение о оси, которое не может быть удалено.Замена восстанавливает оба канала оси.

Система FSSB-type-A:Обрабатывающий центр с сервоприводами типа А модернизируется с заменой SVM2-12/12, способной к FSSB.

Частые вопросы

Вопрос 1: является ли A16B-2202-0753 панелью проводки или ПКБ управления в SVM2-12/12?

A16B-2202-0753 - это ПКБ управления (слой электронной обработки).отдельная плата, которая обрабатывает физические соединения с магистралью постоянного токаЭти две платы работают вместе внутри корпуса модуля SVM2-12/12.

Вопрос 2: Требуется ли замена A16B-2202-0753 изменения параметров серво?

Нет, параметры серво (повышения оси, тип кодера, ограничения тока) хранятся в основной памяти параметров CNC, а не в печати сервоусилителя.Замена A16B-2202-0753 восстанавливает аппаратное обеспечение управления без влияния на набор параметров CNCПосле установки заменной установки проверяется, что все оси достигают состояния сервоготовности при низкой скорости перед возвращением машины к полным производственным циклам.

Вопрос 3: Какое напряжение постоянного тока, с которого работает SVM2-12/12?

SVM2-12/12 использует шину постоянного тока, поставляемую PSM (модуль питания), которая обеспечивает 283 ′′325VDC от 200 ′′230VAC входа.24ВДС, упомянутый в спецификации, является логическим/интерфейсным питанием только для панели управленияВыходной этап двигателя работает от высоковольтной магистрали постоянного тока.

Вопрос 4: Можно ли самостоятельно заменить A16B-2202-0753 без удаления полного модуля SVM2-12/12?

Для доступа к модулю A16B-2202-0753 модуль должен быть снят из кабинета привода и открыт.Затем ПКБ может быть извлечен и заменен, пока панель проводки остается в корпусе модуляПосле сборки модуль переустанавливается и испытывается.

Вопрос 5: В чем разница между A16B-2202-0750, 0751, 0752 и 0753 в серии SVM2?

Это разные панели для различных конфигураций рейтинга текущего SVM2:

• A16B-2202-0750: Планшеты проводки для SVM2-12/12
• A16B-2202-0751: Кабельная панель для SVM2-12/20
• A16B-2202-0752: Кабельная панель для SVM2-20/20
• A16B-2202-0753: Контрольный ПКБ для SVM2-12/12 (тип-А и FSSB)

Планшеты проводки (0750?? 0752) обрабатывают конфигурации физических разъемов для различных уровней тока.Заказать по точному номеру детали, чтобы избежать получения неправильного типа компонента.
