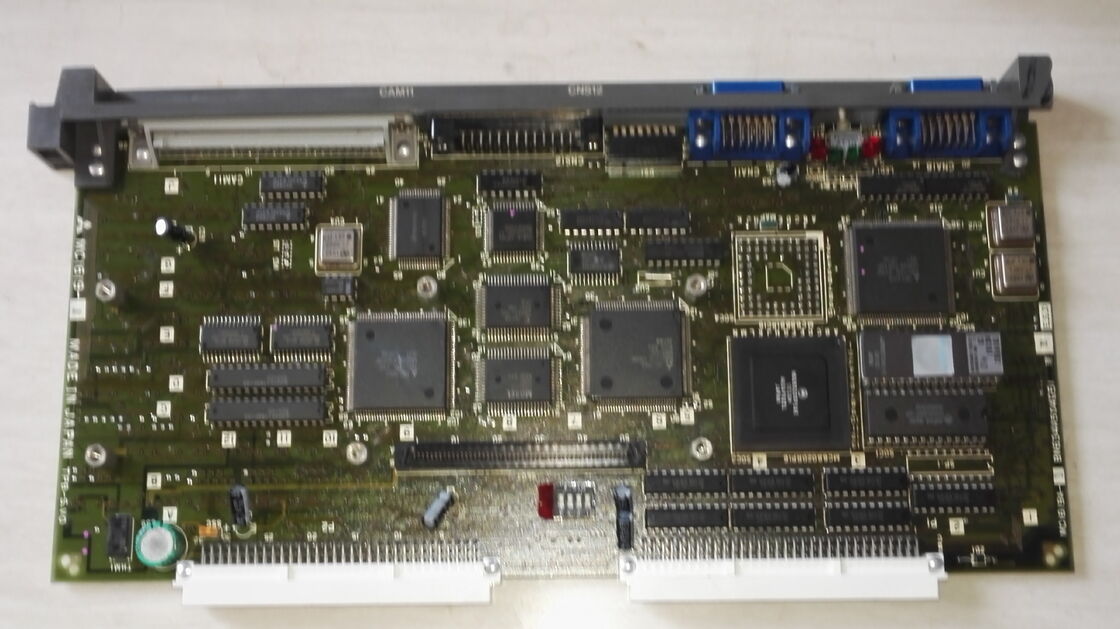

Mitsubishi MC1619-1∙ M3/MC Серия Печатная плата для MELDAS M300 CNC ∙ Часть No A3002, Новая и отремонтированная доступна

Обзор

ВМицубиши MC1619-1(код каталога A3002) - печатная плата из серии M3/MC, предназначенная для платформы управления с помощью ЦНС Mitsubishi MELDAS M300.

Как и все ПХБ в семье M3/MC, it is an application-specific component — configured for a defined function within the M300 system's control architecture and not interchangeable with boards from other CNC generations without confirmed compatibility review.

Серия MELDAS M300 занимает важное место в истории CNC: была представлена в 1986 году как первый в мире 32-разрядный процессор CNC,Он установил ориентир для высокопроизводительного управления станками-инструментами в конце 1980-х и начале 1990-х годов..

Многие обрабатывающие центры, обрабатывающие центры и многоосевые машины, оснащенные M300, из той эпохи все еще работают в производственных средах сегодня.Поддерживается прочной конструкцией платформы и постоянной доступностью заменных досок, что именно и касается MC1619-1..

Когда PCB в системе M300 выходит из строя, машина останавливается.

Не существует никаких вариантов, никаких параметров, которые восстанавливали бы работу, если бы аппаратная система не работала.Покупка правильной заменной платы с подтвержденным соответствием номера деталей, проверенным по этикетке установленной платы является прямым путем к производству.

MC1619-1 доступен в новых (A3002) и фабрично проверенных обновленных (MC1619-1-EX, A3002EX) условиях.с обновленным вариантом, полностью оцененным и восстановленным к первоначальным характеристикам квалифицированными техниками по ремонту Mitsubishi.

Основная информация о продукте

Платформа MELDAS M300 Контекст для MC1619-1

Серия M300 была флагманской системой управления с помощью ЧПУ Mitsubishi Electric в течение большей части периода между ее введением в 1986 году и прекращением производства в 1994 году.

Построенный вокруг 32-разрядного процессора архитектуры в то время, когда 16-разрядный был отраслевым стандартом,M300 обеспечивал скорость обработки и многоосевую координацию, необходимую высокопроизводительным станкам того времени..

Он был заменен серией M500, которая продвигала возможности M300, конденсируя дизайн кабинета привода.

Семейство печатных плат M3/MC - это аппаратный слой, который реализует функции управления M300.

Семейство включает платы, охватывающие весь спектр задач управления с помощью ЧПУ: основные платы процессора и памяти, платы интерфейса дисплея, платы системных ROM, платы последовательных устройств,Сборки задних планов и соединительных устройств, и специализированные функциональные доски.

Каждая панель имеет уникальный номер детали в серии MC-префикса, и каждая занимает определенное место в заднем плане шкафа управления M300.

The MC1619-1 fits within this family as a component whose specific role within the M300 system is confirmed by the physical installation and the system documentation associated with the machine on which it is installed.

Mitsubishi Electric's MEAU spare parts portal and service network maintain availability of the M3/MC board family to support M300-equipped machines across their extended service lives — a commitment to legacy support that reflects both the installed base's continued activity and the practical impossibility of upgrading all M300-equipped machines simultaneously.

Новый или отремонтированный Выбор правильного условия поставки

MC1619-1 доступен в двух подтвержденных условиях поставки от авторизованной сети деталей Mitsubishi Electric.

Новое состояние (A3002) представляет собой оригинальную, непоправленную, фабричную свежую доску, такую же составляющую, которая была бы установлена в новой машине во время производства M300.

Новые платы содержат полные заводские спецификации и, если они доступны через авторизованную сеть запчастей Mitsubishi, условия гарантии производителя, применимые к запасным частям.Для машин, где часть доступна по новым и бюджетным разрешениям, новые условия обеспечивают максимальную первоначальную продолжительность службы.

Ремонтированное состояние (MC1619-1-EX, A3002EX) - это доска, которая была возвращена, оценена, отремонтирована в соответствии с требованиями,и проверены по оригинальным заводским спецификациям квалифицированными техниками ремонта Mitsubishi Electric.

Ремонтированные доски Mitsubishi проверяются, чтобы убедиться, что они соответствуют тем же электрическим и функциональным характеристикам, что и новые доски, прежде чем возвращаться на склад.

The refurbished variant is backed by Mitsubishi's one-year warranty on refurbished parts — a meaningful assurance given that the repair work was performed by the OEM's own technical staff rather than a third-party repair shop.

Для машин M300, работающих в производственных условиях, где минимизация затрат на простои является приоритетом, обновленный вариант обычно обеспечивает более быстрый путь к наличию запасов,особенно для досок, новые запасы которых были исчерпаны за десятилетия после прекращения производства M300.

Подтвердите наличие обоих условий на момент заказа, так как уровень запасов колеблется.

Определение правильной доски Проверка номера деталей

Самый важный шаг перед заказам любой замены ПКБ M300 - это непосредственная физическая проверка номера детали на этикетке неисправной доски.

Серия M3/MC содержит множество пластин с аналогичными структурами префиксов: MC415, MC431, MC721, MC943A, MC0119, MC161-1MC1619-1 и другие, отличающиеся по своей функции и не взаимозаменяемые, несмотря на поверхностные сходства по числу деталей.

Этикетка MC1619-1 на установленной плате, сопоставленная с кодом каталога A3002, подтверждает правильную замену.

Эквивалентные обозначения MC16191 (без дефисов) - это та же часть, на которую ссылается без пунктуации,как это проявляется в некоторых системах закупок и баз данных, которые не поддерживают дефисы в полях с номерами частей.

Когда этикетка неудавшейся доски повреждена, отсутствует или нечитаема,для определения правильной замены требуется доступ к технической документации машины .

Попытка замены только на основе физического форм-фактора не является надежной в серии M3/MC, поскольку несколько плат имеют одну и ту же механическую оболочку при выполнении разных функций.

Обработка, защита от ESD и установка

Все печатные платы серии M3/MC, в том числе MC1619-1, являются статически чувствительными электронными агрегатами. and it is particularly insidious because ESD damage may not produce an immediate failure — instead producing latent damage that manifests as intermittent faults or reduced service life months after the damaging event.

Правильная процедура обработки требует использования ESD запястья, подключенного к известной земле, безопасной рабочей поверхности и антистатической упаковки во время транспортировки.Доску следует вынимать из пакета ESD только незамедлительно перед установкой.

The M300 control cabinet power must be fully isolated and verified off before the failed board is removed and the replacement installed — hot-swapping M300 boards is not supported and risks damaging both the board and the control cabinet's backplane.

После установки параметры машины должны быть проверены с помощью резервной копии производителя машины или оператора перед возобновлением производства,поскольку некоторые замены платы могут повлиять на сохранение параметров в зависимости от роли платы в архитектуре памяти M300.

Частые вопросы

Вопрос 1: Как я могу подтвердить, что MC1619-1 является правильной заменой моей машины?

Читайте номер детали, напечатанный на этикетке неисправной доски, непосредственно Сверните номер этикетки с каталогом деталей серии M3/MC Mitsubishi или руководством по техническому обслуживанию оборудования машины, чтобы подтвердить совпадение кода каталога A3002.

Не полагайтесь только на положение или внешний вид доски, так как несколько досок серии M3/MC имеют схожие формы.Проконсультируйтесь с руководством по подключению машины или свяжитесь с командой поддержки запчастей Mitsubishi Electric с моделью машины и серийным номером.

Вопрос 2: В чем разница между MC1619-1 (A3002) и MC1619-1-EX (A3002EX)?

MC1619-1 (A3002) - это новая, не отремонтированная доска по оригинальным заводским спецификациям. MC1619-1-EX (A3002EX) - это отремонтированный вариант, возвращенная доска, которая была протестирована,ремонтированы по мере необходимостиОбновленные платы поддерживаются годовой гарантией Mitsubishi на обновленные части.

Для большинства применений технического обслуживания оба условия электрически эквивалентны; выбор обычно зависит от доступности и стоимости,с отремонтированными досками, которые часто предлагают лучший доступ к запасам на старых номерах деталей.

Вопрос 3: Производство М300 CNC было прекращено в 1994 году? Можно ли до сих пор приобретать заменные платы?

Да, Mitsubishi Electric поддерживает доступ к запасным частям для старых поколений CNC даже после окончания срока службы платформы.в рамках своей приверженности поддержке установленных машинных баз.

Платы серии M300 остаются доступными через авторизованный портал и сеть сервиса запчастей Mitsubishi Electric Americas (MEAU), в новых и отремонтированных условиях в зависимости от запасов.

Доступность конкретных номеров деталей меняется с течением времени и должна быть подтверждена в момент необходимости.обычно в испытанном избыточном или отремонтированном состоянии.

Вопрос 4: Должны ли параметры CNC быть сохранены до замены печатных плат серии M3/MC?

Да, всегда. на M300, NC параметры, PLC программы,и инструментальные данные хранятся в аккумуляторной оперативной памяти в некоторых платах архитектуры M3/MC.

Замена платы, которая является частью этой структуры памяти, или замена любой платы во время отключения питания от системы, несет в себе риск потери параметров, который устраняется резервным копированием.

Если резервная версия не существует, параметры машины должны быть повторно введены вручную из оригинальной документации производителя машины, прежде чем производство может быть возобновлено безопасно.

Q5: Какие меры предосторожности требуются при обращении с MC1619-1?

MC1619-1, как и все печатные платы серии M3/MC, является чувствительной к статике.

Храните доску в антистатической упаковке до момента установки.Убедитесь, что кабинет управления M300 отключен и главный разъем заблокирован до удаления неисправной платы или установки замены.

Избегайте прикосновения к сторонам компонентов или контактам соединителей платы голыми руками.

Эти меры предосторожности применяются как к снятию неисправной доски, так и к установке заменной ¢ повреждение ESD новой доски во время установки столь же дорого, как и первоначальный сбой.
