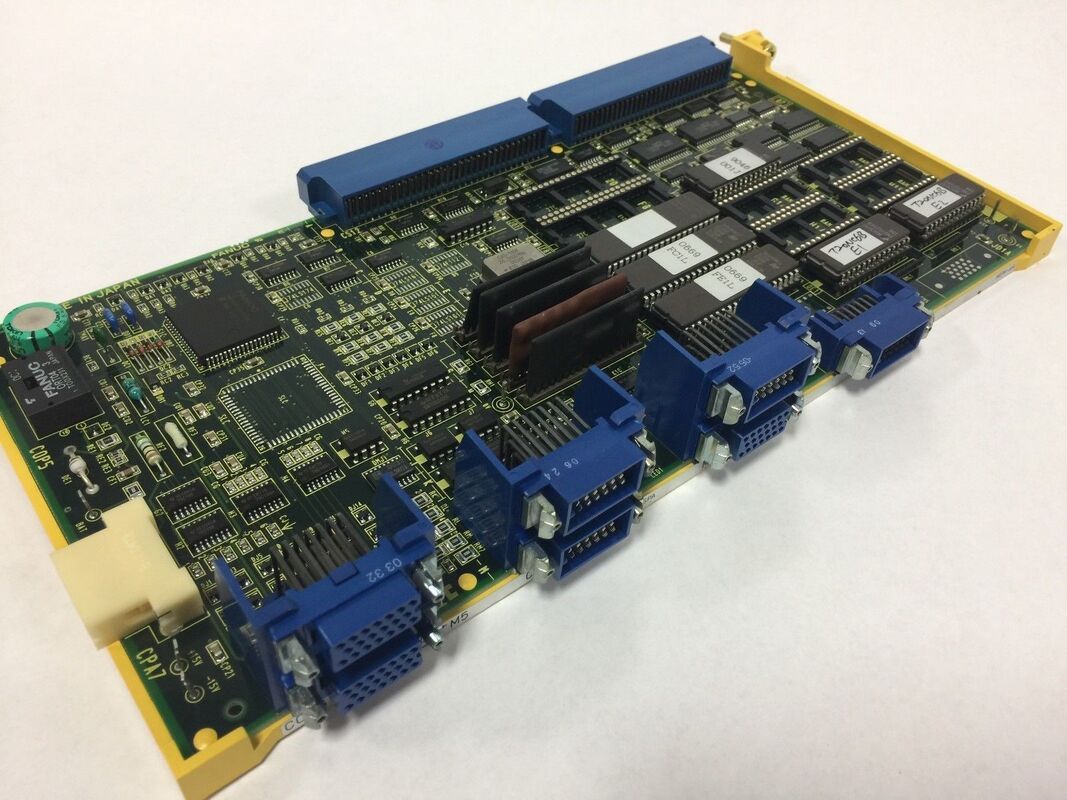

FANUC A16B-1212-0211 Схематическая схема схемы памяти модели 0

А16Б-1212-0211 | Печатная плата платы памяти FANUC серии 0-C (F0C) — программа / PMC / системная память / 0-MC / 0-TC ЧПУ

Плата памяти в ЧПУ серии 0-C — что она делает

В архитектуре ЧПУ FANUC серии 0-C (F0C) плата памяти — это плата, которая хранит и обслуживает все данные, необходимые для работы ЧПУ:

Программное обеспечение системы ЧПУ:Исполняемая микропрограмма станка, которая определяет, как ЧПУ интерпретирует G-код, управляет движением оси, управляет шпинделем и обрабатывает интерфейс оператора — все это загружается с платы памяти.

Лестничная программа PMC:Логика последовательности операций станка (встроенная программа ПЛК), которая управляет подачей СОЖ, устройствами смены инструмента, дверными блокировками и всеми периферийными операциями станка. Программа релейной логики хранится на плате памяти и выполняется из нее в каждом цикле сканирования ПЛК.

Программы обработки с ЧПУ:Программы обработки детали, созданные оператором или программистом, хранятся в области памяти программ ЧПУ. Емкость платы памяти определяет, сколько и какого размера библиотеку программ может хранить ЧПУ.

Параметры:Данные конфигурации, специфичные для станка — назначения осей, значения компенсации, ограничения скорости и данные PMC — которые обеспечивают правильную работу общего устройства управления ЧПУ с конкретным станком, на котором оно установлено.

A16B-1212-0211 — это плата памяти, на которой хранятся все эти данные для системы ЧПУ F0C.

Основная информация о продукте

Варианты плат памяти — 0210, 0211, 0216 в контексте

В серии 0-C использовалось несколько вариантов плат памяти серии A16B-1212-021x, каждый из которых имел несколько разные возможности:

А16Б-1212-0210:Базовая плата памяти 0-C без последовательного выхода шпинделя. Управляет цифровыми сервоприводами и приводами шпинделя через прямой параллельный интерфейс привода. Поддерживает до 128 КБ программной памяти, PMC-L, монохромную графику и связь RS-232C.

А16Б-1212-0211:Вариант из того же семейства плат памяти 021x, обслуживающий конфигурации управления ЧПУ F0C со своим особым сочетанием объема памяти и функций интерфейса.

А16Б-1212-0216:Плата последовательной памяти 0-C, добавляющая оптоволоконный последовательный интерфейс шпинделя, который позволяет ЧПУ взаимодействовать с последовательными приводами шпинделя последнего поколения FANUC через цифровую последовательную связь.

Сценарии применения

F0C Неисправность платы памяти ЧПУ:Обрабатывающий центр FANUC 0-MC вырабатывает системные сигналы тревоги, в частности сигналы четности оперативной памяти (910 или 911), которые указывают на ошибки целостности памяти. После подтверждения правильности подключения источника питания и платы плата памяти A16B-1212-0211 определяется как неисправная. Запасная плата, в которую загружена программа PMC станка и параметры ЧПУ из резервной копии, восстанавливает полноценную работу станка.

Профилактическая замена платы памяти:В токарном центре 0-TC, проходящем ремонт ЧПУ, была заменена плата памяти в рамках систематического обновления компонентов. Новый A16B-1212-0211 сбрасывает срок службы платы памяти, не требуя перепрограммирования PMC или повторного ввода параметров, поскольку содержимое перезагружается из резервной копии производителя станка.

Часто задаваемые вопросы

В1: Что происходит с программами ЧПУ при замене A16B-1212-0211?

Программы и параметры, хранящиеся в ОЗУ платы памяти с батарейным питанием, теряются при замене платы — новая плата не содержит содержимого, специфичного для машины. Перед заменой создайте резервную копию всех программ ЧПУ, коррекции инструмента, коррекции детали, параметров станка и лестничной программы PMC на внешнем устройстве (резервный ПК RS-232C, карта памяти, кассета с лентой для старых систем 0-C). После установки новой платы восстановите все резервные копии данных.

В2: Как программа PMC загружается на замену A16B-1212-0211?

Лестничная программа PMC для 0-C обычно хранится в выделенных микросхемах ПЗУ PMC или в файле резервной копии программы PMC. Если программа PMC машины хранится в микросхемах ПЗУ на отдельной плате PMC (например, PMC-M), программа не теряется при замене платы памяти. Если программа PMC хранится в оперативной памяти платы памяти, восстановите ее из резервной копии после установки новой платы. Для машин, где исходная резервная копия производителя машины больше не существует, возможно, потребуется воссоздать программу PMC из документации машины.

Вопрос 3: Что означает сигнал тревоги четности ОЗУ (910 или 911) на ЧПУ серии 0-C?

Сигнал тревоги четности 910 ОЗУ указывает на ошибку четности в ОЗУ данных ЧПУ, а сигнал 911 указывает на ошибку четности в ОЗУ программы. Оба указывают на нарушение целостности памяти — либо микросхемы ОЗУ на плате памяти вышли из строя, либо батарея платы памяти вышла из строя, что привело к потере данных в ОЗУ с батарейным питанием во время сбоя питания. Прежде чем сделать вывод о неисправности самой платы памяти, сначала проверьте напряжение резервной батареи.

Вопрос 4: В чем разница между PMC-L и PMC-M серии 0-C и влияет ли выбор на плату памяти?

PMC-L (лестница) — это более простой вариант PMC, встроенный в саму плату памяти 0-C — он выполняет основные функции машинной последовательности без отдельной платы PMC. PMC-M (Master) — это более функциональный вариант PMC, в котором используется отдельная выделенная плата PMC (например, A16B-1211-0910) для более сложной логики последовательности машин. В системах, использующих PMC-M, встроенная функция PMC-L платы памяти не используется, и программа PMC находится на отдельной плате PMC, а не на A16B-1212-0211. Знание того, какой тип PMC использует машина, определяет, какая именно программа резервного копирования требуется с платы памяти.
