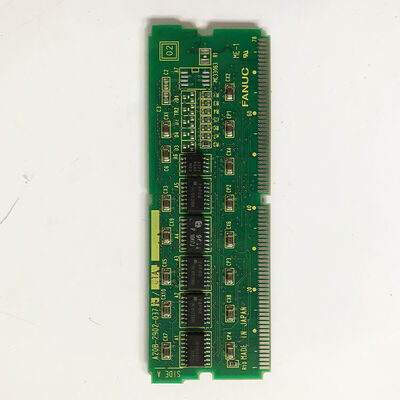

GE Fanuc A20B-2902-0371/02A Модуль PCB Новый

A20B-2902-0371 | Модуль FANUC 4 МБ FROM — флэш-ПЗУ / системное программное обеспечение ЧПУ / энергонезависимое хранилище программ / серия A20B-2902

FROM — энергонезависимое хранилище программного обеспечения ЧПУ

В любом ЧПУ FANUC три типа памяти выполняют разные роли. FROM (флэш-память только для чтения) является наиболее фундаментальной: в ней хранится системное программное обеспечение ЧПУ, которое определяет, что может делать ЧПУ.

Что ИЗ магазинов:

• Программное обеспечение ЧПУ:Интерпретатор G-кода, механизм расчета движения, координация сервоприводов, управление дисплеем и все основные функции ЧПУ существуют в качестве программного обеспечения, расположенного в FROM. Без этого программного обеспечения ЧПУ является инертным оборудованием.
• Дополнительные пакеты программного обеспечения:Дополнительные возможности ЧПУ — жесткое нарезание резьбы, высокоскоростное контурное управление, AI-управление контуром и другие опции программного обеспечения — сохраняются как дополнительный контент FROM. Для каждой включенной опции в FROM имеется соответствующее программное обеспечение, которое активирует ее возможности.
• Макропрограммы и пользовательские функции:В некоторых конфигурациях постоянные макропрограммы (данные PMC, подпрограммы) находятся в FROM для энергонезависимого хранения.

FROM является энергонезависимым по своей конструкции. В отличие от DRAM (которая теряет все содержимое при отключении питания) и в отличие от SRAM с батарейным питанием (которая теряет содержимое при выходе из строя резервной батареи), FROM сохраняет свое содержимое неопределенно долго без какого-либо питания или поддержки батареи.

Ключевые характеристики

Семейство модулей памяти A20B-2902

Серия A20B-2902 включает сменные модули памяти для систем ЧПУ FANUC. Различные модули этой серии выполняют разные роли:

Модули DRAM:Энергозависимая рабочая память для процессора. A20B-2902-0020 (4 МБ DRAM), описанный в предыдущей партии этой серии, обеспечивает быструю рабочую память, необходимую процессору ЧПУ для работы во время выполнения.

ИЗ модулей:Энергонезависимое хранилище программного обеспечения. A20B-2902-0371 (4 МБ FROM) хранит системное программное обеспечение, которое ЦП загружает в DRAM при загрузке. ОТ мощности определяет, сколько программного обеспечения и сколько опций можно установить.

Соседний модуль ОТ:A20B-2902-0080 (4 МБ FROM / 512 КБ SRAM) представляет собой другой модуль FROM в том же семействе A20B-2902, объединяющий FROM и SRAM в одном модуле для другой конфигурации ЧПУ.

A20B-2902-0371 предоставляет 4 МБ выделенной памяти FROM, что соответствует объему программного обеспечения поколения ЧПУ, которое он обслуживает.

Сценарии применения

Ошибка модуля ЧПУ ОТ:ЧПУ FANUC не может завершить последовательность загрузки — система останавливается во время загрузки программного обеспечения с сигналом об ошибке FROM. A20B-2902-0371 определен как неисправный модуль. Замена восстанавливает загрузку системного программного обеспечения и нормальную загрузку ЧПУ.

Обновление программного обеспечения ЧПУ:Система ЧПУ FANUC требует обновления программного обеспечения до новой версии. Обновленное программное обеспечение записывается в сменный модуль A20B-2902-0371 FROM. Старый модуль удаляется и устанавливается обновленный модуль — ЧПУ загружается с новой версией программного обеспечения.

Часто задаваемые вопросы

Вопрос 1: Приводит ли замена A20B-2902-0371 к удалению параметров ЧПУ или программ обработки детали?

Нет. Параметры ЧПУ и программы обработки деталей хранятся в SRAM (ОЗУ с батарейным питанием) — отдельном модуле от FROM. Замена модуля FROM не влияет на содержимое SRAM. После установки нового A20B-2902-0371 ЧПУ загружается с использованием программного обеспечения из нового модуля FROM и считывает параметры из неповрежденного SRAM.

Вопрос 2: Можно ли переписать программное обеспечение A20B-2902-0371 в полевых условиях?

FROM (Flash ROM) является электрически стираемой и перезаписываемой — «Flash» относится к этой технологии стираемой флэш-памяти. Однако для перепрограммирования модуля FROM в системах ЧПУ FANUC требуется специальное программное обеспечение загрузчика FANUC и утвержденная процедура обновления. Перепрограммирование модулей FROM в полевых условиях не является рутинной задачей обслуживания; это делается во время официальных обновлений программного обеспечения ЧПУ с использованием инструментов и процедур, поставляемых FANUC.

Вопрос 3: Какие системы ЧПУ используют модуль A20B-2902-0371 FROM?

Модули FROM серии A20B-2902 предназначены для поколений ЧПУ FANUC, в которых используется модульная архитектура памяти A20B-2902. Основанный на соседнем A20B-2902-0080 (4 МБ FROM/512 КБ SRAM подтверждено для серии 16/18 модели B несколькими источниками), A20B-2902-0371 обслуживает аналогичную или более позднюю платформу ЧПУ эпохи Series 16/18/21. Подтвердите это в документации по аппаратному обеспечению конкретного ЧПУ.

Вопрос 4: В чем разница между A20B-2902-0371 (4 МБ FROM) и A20B-2902-0020 (4 МБ DRAM)?

Оба являются модулями серии A20B-2902 емкостью 4 МБ, но принципиально отличаются:

• A20B-2902-0020: DRAM — энергозависимая, быстрая, рабочая память. Контент теряется при выключении питания.
• А20Б-2902-0371: ОТ — энергонезависимая, флэш-память. Контент сохраняется навсегда без питания. Магазины программного обеспечения; не может заменить DRAM и наоборот.

Вопрос 5: Что произойдет, если модуль FROM будет удален при включенном ЧПУ?

Удаление FROM во время работы ЧПУ приводит к немедленному сбою системы — ЦП теряет доступ к программному обеспечению, которое он выполняет. ЧПУ выйдет из строя, возможно, с системным сигналом тревоги. Всегда полностью выключайте ЧПУ перед извлечением или вставкой модулей памяти. Некоторые модули FROM следует удалять только после правильного выключения ЧПУ в соответствии с применимой процедурой отключения питания FANUC.
