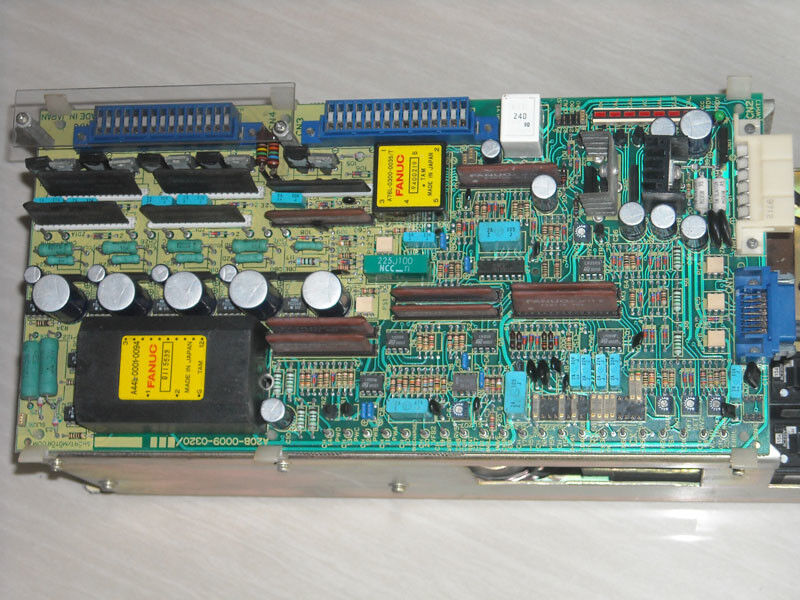

1 PC Новая плата ПКБ Fanuc A20B-0009-0320 В хорошем состоянии

A20B-0009-0320 | Плата сервопривода постоянного тока FANUC серии 6047 — A06B-6047 / Управление скоростью / Желтая крышка серии M / Конфигурация перемычек

A06B-6047 — Эра сервоприводов постоянного тока серии M

Серия A06B-6047 представляет поколение сервоприводов постоянного тока FANUC — эпоху, предшествующую бесщеточной серии AC Alpha. Эти приводы приводили в действие станки FANUC с ЧПУ на серводвигателях постоянного тока щеточного типа.

Диски известны под двумя именами полей:

«М-серия»:Определение поколения серводвигателей постоянного тока FANUC, обслуживаемых этими приводами.

«Желтошапочные диски»:Назван в честь желтых колпачков энкодеров на соответствующих серводвигателях постоянного тока, заменяющих более раннее поколение «черных колпачков». Этот визуальный идентификатор хорошо известен специалистам, обслуживающим устаревшее оборудование FANUC.

A20B-0009-0320 — это плата управления скоростью внутри одноосных приводов A06B-6047. GE Fanuc Spares подтверждает полный список совместимости: A06B-6047-H002, H003, H040, H041 и H104.

Ключевые характеристики

Доступность услуги

Несмотря на возраст, A20B-0009-0320 имеет комплексную послепродажную поддержку:

• GE Fanuc Spares: замена в тот же день, ремонт на месте, тестирование.
• FanucWorld: новые, отремонтированные и отремонтированные варианты
• Radwell: гарантийный ремонт 2 года
• Вариант FanucWorld #SPL: приложение шпинделя (требуется Core Exchange)

Длительный срок службы машин М-серии в производстве делает эту плату регулярно востребованной запчастью.

Сценарии применения

A06B-6047-H002 Ошибка управления скоростью:Сигнал тревоги контроля скорости по оси X на токарном станке с ЧПУ связан с A20B-0009-0320. Установленная версия подтверждена (/10D). Замена соответствующей версии оснащена настройками перемычек, перенесенными с исходной платы. Контроль скорости восстановлен.

Ремонт устаревшего оборудования с ЧПУ:Производственный комплекс с давно работающими станками с ЧПУ серии M активно заменяет платы A20B-0009-0320 в рамках планового цикла технического обслуживания.

Часто задаваемые вопросы

Вопрос 1: В чем основное различие между сервоприводом постоянного тока 6047 и более поздней сервоприводом переменного тока Alpha (A06B-6079)?

A06B-6047 управляет серводвигателями постоянного тока (щеточными), используя регулирование тока якоря — двигатель имеет физические щетки и коммутатор. Серия A06B-6079 Alpha приводит в действие серводвигатели переменного тока (бесщеточные), используя трехфазное управление током с ШИМ. Переход от постоянного тока к переменному обеспечил более высокую надежность (отсутствие износа щеток), более высокую эффективность и лучшую производительность на высоких скоростях. A20B-0009-0320 — это оборудование эпохи постоянного тока; Класс A20B-2001-0930 служит эпохе AC Alpha.

Вопрос 2: Почему существует так много вариантов ревизий A20B-0009-0320?

Серия приводов 6047 имела длительный производственный цикл, охватывающий многие годы производства FANUC с ЧПУ. За этот период накапливались изменения по мере изменения доступности компонентов, улучшения схемы и решения проблем совместимости. При наличии более 8 подтвержденных вариантов ревизий (от /03F до /16E) перед заказом замены необходимо сверить версию.

В3: Какие двигатели приводятся в движение одноосными приводами A06B-6047?

A06B-6047 приводит в действие серводвигатели постоянного тока серии M (желтый колпачок). Это серводвигатели постоянного тока FANUC соответствующей эпохи, которые обычно идентифицируются по желтым крышкам колпачков энкодеров. Номинальное напряжение двигателя, номинальная скорость и тип энкодера должны соответствовать конфигурации привода для достижения правильных характеристик управления скоростью.

В4: Можно ли использовать A20B-0009-0320 в шпинделе?

Стандарт A20B-0009-0320 подтвержден для приложений с сервоприводами. Вариант шпинделя (#SPL) требует Core Exchange и может иметь другое усиление или масштабирование параметров. Подтвердите тип приложения, прежде чем выбирать между стандартным вариантом и вариантом #SPL.
